Установки поверочные трубопоршневые двунаправленные OGSB
| Номер в ГРСИ РФ: | РБ 03 07 4801 21 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ООО "Системы Нефть и Газ Балтия", г. Калининград |
|
Описание типа РБ 03 07 4801 21 [2017-08-18]
rb-03-07-4801-21_2017-08-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4801 21 [2021-11-19]
rb-03-07-4801-21_2021-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4801 21 [2012-02-20]
rb-03-07-4801-21_2012-02-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4801 21 [2019-10-21]
rb-03-07-4801-21_2019-10-21.pdf
|
Скачать |
Описание: принцип действия ТПУ OGSB заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ OGSB. При работе ТПУ OGSB и поверяемое (градуируемое, калибруемое) средства измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ OGSB и СИ устанавливаютнеобходимое значение расхода жидкости. Четырёхходовой переключающий кран ТПУ OGSB с помощью привода поворачивают в положение «запуск» и в поток жидкости, проходящей через корпус ТПУ OGSB. запускают шаровой поршень. Перемещение поршня через измерительный участок ТПУ OGSB с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4801 21 |
| Наименование | Установки поверочные трубопоршневые двунаправленные OGSB |
| Год регистрации | 2021 |
| Номер сертификата | 14555 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2025-11-03 |
| Получатель сертификата | ООО "Системы Нефть и Газ Балтия", г. Калининград, Российская Федерация |
Производитель / Заявитель
ООО "Системы Нефть и Газ Балтия"
Адрес: ул. Портовая, 41, г. Калининград, 236039
Контакты: +7 (4012) 31 07 28 / +7 (4012) 31 07 29 / office@ogsb.ru / web: www.ogsb.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24/12* мес. |
| Методика поверки | Поверка проводится по МИ 3594-2017; МИ 3593-2017 (в зависимости от имеющихся средств поверки). Для установок в стационарном исполнении МИ 1972-95, МИ 2974-2006, МИ 3155-2008, МИ 3268-2010, МИ 3593-2017, МИ 3594-2017. * - 24 месяца (для установок в стационарном исполнении), 12 месяцев (для установок в передвижном исполнении). |
| Признание поверки | Признавать результаты первичной поверки, проводимой Калининградским ЦСМ (аттестат аккредитации - № RA.RU.311465, шифр поверительного клейма - БС); ВНИИМ им. Д.И. Менделеева (аттестат аккредитации - № RA.RU.311541, шифр поверительного клейма - В) (Комиссия №20-21). |
Поверители
Скачать
|
Описание типа РБ 03 07 4801 21 [2017-08-18]
rb-03-07-4801-21_2017-08-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4801 21 [2021-11-19]
rb-03-07-4801-21_2021-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4801 21 [2012-02-20]
rb-03-07-4801-21_2012-02-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4801 21 [2019-10-21]
rb-03-07-4801-21_2019-10-21.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия ТПУ OGSB заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ OGSB. При работе ТПУ OGSB и поверяемое (градуируемое, калибруемое) средства измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ OGSB и СИ устанавливаютнеобходимое значение расхода жидкости. Четырёхходовой переключающий кран ТПУ OGSB с помощью привода поворачивают в положение «запуск» и в поток жидкости, проходящей через корпус ТПУ OGSB. запускают шаровой поршень. Перемещение поршня через измерительный участок ТПУ OGSB с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, градуировки и контроля метрологических характеристик 04 основан на сравнении количества жидкости, прошедшей через измерительный участок ТПУ OGSB и через поверяемое СИ.
ТПУ OGSB состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с разгонными и измерительны и участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана.
Для измерений температуры и давления жидкости на входе и выходе ТПУ OGSB применяются средства измерений температуры и давления утвержденного типа, метрологические характеристики которых должны удовлетворять требования и методик поверки средств измерений, поверяемых с применением ТПУ.
ТПУ OGSB могут работать с измерительно-вычислительными комплексами, контроллерами, вычислителями расхода, счетчиками импульсов и другими средствами измерений, утвержденного типа, имеющими возможность подключения трубопоршневых поверочных установок.
ТПУ выпускаются следующих типов исполнения:
1 - стационарная;
2 - передвижная (мобильна).
Стационарная и передвижная ТПУ могут изготавливаться с видами измерительного участка:
1 - «U» - образный;
2 - «скорпион»;
3 - прямолинейный.
Общий вид ТПУ OGSB показан на рисунках 1-3. Внешний вид ГПУ OGSEi определяется заказом, зависит от объекта размещения при эксплуатации.
Места установки пломб на фланцевых соединениях измерительного участка и детекторах положения шарового поршня показаны на рисунках 5, 6. Конструкция детекторов обеспечивает возможность их замены на аналогичные без проведения внеочередной поверки ТПУ. Габаритные размеры установленных детекторов приводятся в паспорте на детекторы и на ТПУ.
В случае демонтажа измерительного участка ТПУ OGSB с фланцевым соединением типа «шип-паз» на заводе-изготовителе и последующего монтажа на месте эксплуатации, повторная поверка не требуется, поскольку конструкция фланцевого соединения (рисунок 4) обеспечивает сохранность объема измерительного участка с необходимой точностью. При этом монтаж измерительного участка ТПУ на месте эксплуатации выполняется в присутствии представителя завода изготовителя ТПУ с последующим пломбированием фланцев пломбой ООО «Системы Нефть и Газ Балтия».

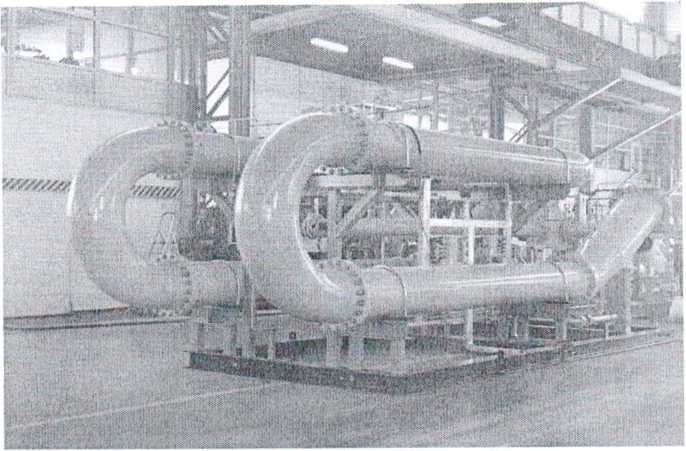

Рисунок 1 - Общий вид стационарной ТПУ OGSB, вид измерительного участка - «U» - образный

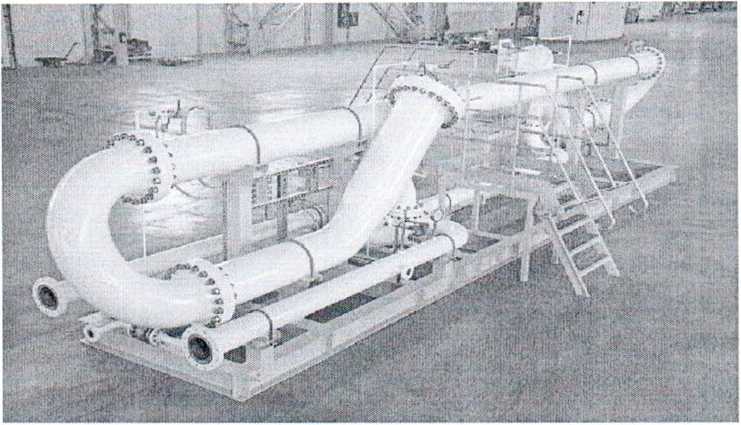

Рисунок 2 - Общий вид стационарной ТПУ OGSB. вид измерительного участка - «скорпион»

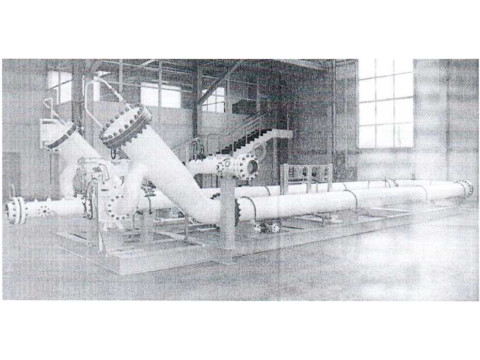

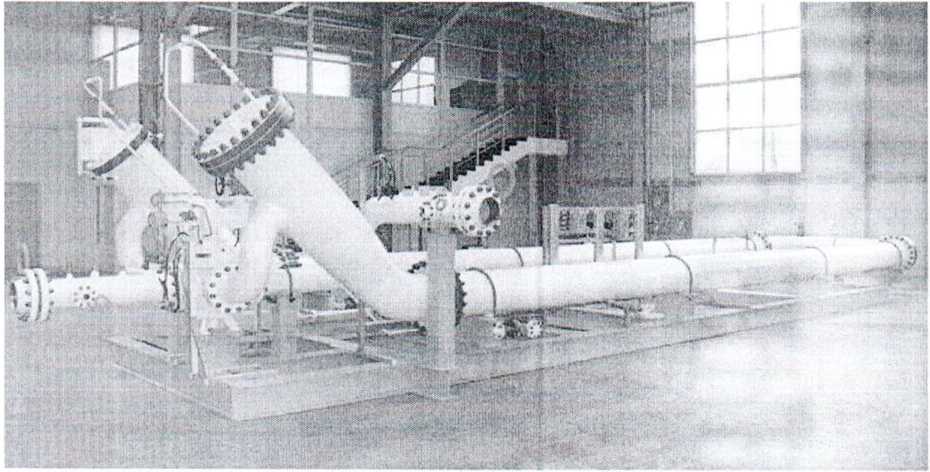

Рисунок 3 - Общий вид стационарной ТПУ OGSB, вид измерительного участка - «прямолинейный»
Приложение 1
фланец А с пазом
фланец 8 с шипом
Рисунок 4 - Конструкция фланцевого соединения измерительного участка

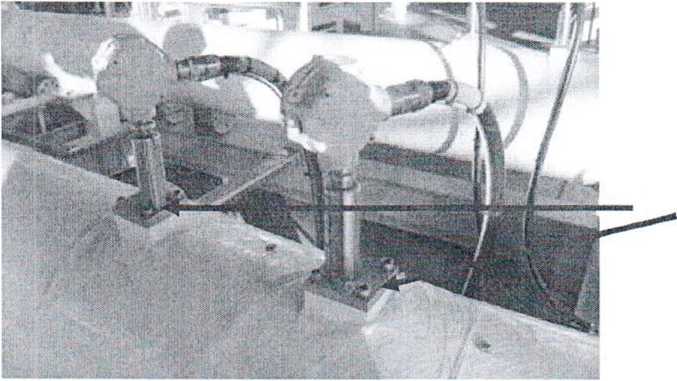

Рисунок 5 - Места пломбирования ТПУ OGSB
Места установки пломб, организацией осуществляющей поверку, с нанесением знака поверки

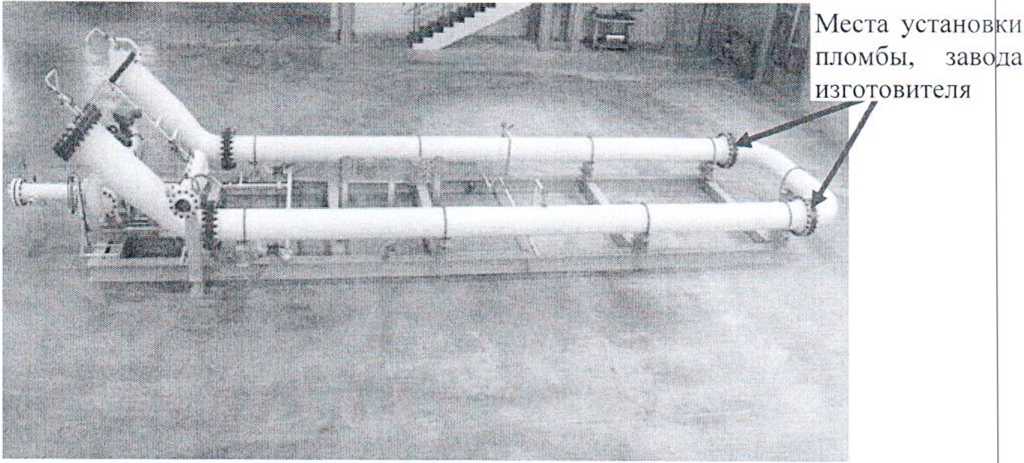

Рисунок 6 - Места пломбирования фланцев ТПУ OGSB

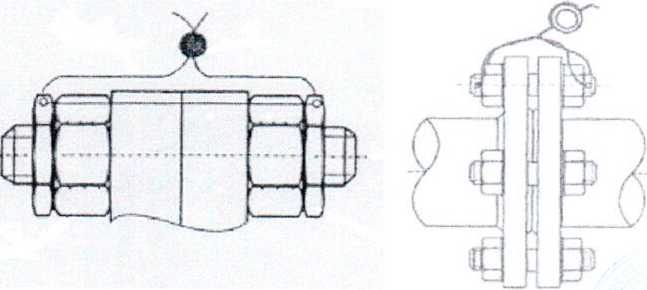

Рисунок 7 - Варианты пломбирования фланцев ТПУ OGSB
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальное значение вместимости измерительного участка’, м3 |
от 0,2 до 40 |
|
Пределы допускаемой относительной погрешности измерения вместимости измерительного участка*, % |
±0,05; ±0,1 |
|
Среднее квадратическое отклонение случайной составляющей погрешности , % |
0,010; 0,015 |
|
Примечание: * в зависимости от заказа, указывается в паспорте СИ. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям: Таблица 2
|
Наименование характеристики |
Значение | |||||||
|
Модель ТПУ |
100 |
180 |
400 |
600 |
1100 |
2000 |
3000 |
4000 |
|
Габаритные размеры, без учета строительных конструкций *, мм, не более длина; ширина; высота |
8000 1800 1800 |
10000 2000 2000 |
14000 3000 3000 |
16000 3600 3000 |
22000 5000 4500 |
24000 5000 4500 |
26000 5500 4800 |
28000 5800 5200 |
|
Максимальное значение расхода рабочей среды *, м7ч |
50-139 |
МО-279 |
280- 499 |
500- 799 |
800- 1499 |
1500- 2499 |
2500- 3499 |
3500- 4000 |
|
Масса, без учета строительных конструкций *, кг, не более |
6000 |
8000 |
9000 |
15000 |
16000 |
22000 |
26000 |
30000 |
|
Условия эксплуатации: |
вода, нефть, нефтепродукты, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат | |||||||
|
рабочая среда, * | ||||||||
|
давление рабочей среды, ANSI (МПа) |
ANSI 150 (2,0 МПа), ANSI 300 (5,1 МПа), ANSI 600(10,2 МПа). | |||||||
|
диапазон температуры рабочей среды*, °C |
от -10 до +90 | |||||||
|
диапазон вязкости кинематической рабочей среды*, сСт |
от 0,4 до 1000 | |||||||
|
диапазон температуры окружающего воздуха**,°C |
от -40 до +50 | |||||||
|
Параметры электрического питания | ||||||||
|
Род тока |
Переменный, одно- или трехфазный | |||||||
|
Напряжение, В |
220.33+22 3 80-57+38 | |||||||
|
Частота, Гц |
50/60 ± 0,4 | |||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, кВт, не более |
30 |
|
Средняя наработка на отказ, ч |
36 000 |
|
Средний срок службы, лет, не менее |
15 |
|
* в зависимости от заказа; * * при отрицательных температурах, при наличие требований проекта может быть предусмотрена теплоизоляция (и, при необходимости, электрообогрев) измерительного участка и детекторов движения шарового поршня. | |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная трубопоршневая двунаправленная OGSB (исполнение по заказу) |
— |
1 |
|
Руководство по эксплуатации |
OGSB-Tny-005-РЭ |
1 |
|
Методика поверки (по заказу) |
МИ 1972-95 МИ 2974-2006 МИ 3155-2008 МИ 3268-2010 МИ 3593-2017 МИ 3594-2017 |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка
МИ 1972-95 Рекомендация «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;
МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;
МИ 3268-2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора»;
МИ 3593-2017 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерников»;
МИ 3594-2017 «ГСИ. Установки поверочные трубопоршневые. Методика поверки трубопоршневыми поверочными установками и компакт-пруверами с компаратором».
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документу, устанавливающие:
требования к типу средств измерений:
приказ Госстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-002-95715144-2019 «Установки поверочные трубопоршневые двунаправленные OGSB. Технические условия»;
методику поверки:
МИ 1972-95 Рекомендация «ГСИ. Установки поверочные трубопоршневые.
Методика поверки поверочными установками на базе весов ОГВ или мерников»;
МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые 2-гр разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;
МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;
МИ 3268-2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора»;
МИ 3593-2017 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерников»;
МИ 3594-2017 «ГСИ. Установки поверочные трубопоршневые. Методика поверки трубопоршневыми поверочными установками и компакт-пруверами с компаратором».
Перечень средств поверки:
Таблица 4
|
Наименование средства поверки |
Основные метрологические характеристики |
Примечание |
|
Рабочий эталон 1-го разряда части 3 в соответствии с приказом Госстандарт от 07.02.218 № 256 (Мерники эталонные) |
Номинальная вместимость от 20 до 1000 дм3, пределы допускаемой относительной погрешности ±0,01 %; ±0,02 %. |
Для поверки ТПУ OGSB с пределами допускаемой относительной погрешности определения вместимости измерительного участка ±0,05 % (МИ 1972095, МИ 3155-2008, МИ 3593-2017) |
|
Рабочий эталон 1-го разряда части 2 в соответствии с приказом Росстандарта от 07.02.2018 №256 |
Пределы допускаемой относительной погрешности ±0,05 % |
Для поверки ТПУ OGSB с пределами допускаемой относительной погрешности определения вместимости измерительного участка ±0,10 % (МИ 2974-2006, МИ 3268-2010, МИ 3594-2017) |
Примечания:
Знак поверки наносится на свидетельство о поверке ТПУ OGSB.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Программно обеспечение: отсутствует.
