Счетчики газа ультразвуковые СГУ-001
| Номер в ГРСИ РФ: | РБ 03 07 4563 11 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "НТЦ Системы Контроля", п. Колодищи, Минская обл. |
Счетчики газа ультразвуковые СГУ-001 (далее - счетчики) предназначены для измерения объема потребляемого природного газа по ГОСТ 5542-87 с приведением измеренного объема к стандартным условиям путем вычисления коэффициента сжимаемости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4563 11 |
| Наименование | Счетчики газа ультразвуковые СГУ-001 |
| Год регистрации | 2011 |
| Номер сертификата | 6869 |
| Дата регистрации | 2011-01-27 |
| Срок действия | 2016-01-27 |
| Получатель сертификата | ООО "НТЦ Системы Контроля", п. Колодищи Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "НТЦ Системы Контроля"
Адрес: ул. Минская, 67, 203051, г.п. Колодищи, Минский р-н
Контакты: +375-17-508-31-36
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2127-2011 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 4563 11 [2011-01-01]
rb-03-07-4563-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4563 11 [2013-02-21]
rb-03-07-4563-11_2013-02-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4563 11 [2011-04-07]
rb-03-07-4563-11_2011-04-07.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа ультразвуковые СГУ-001 (далее - счетчики) предназначены для измерения объема потребляемого природного газа по ГОСТ 5542-87 с приведением измеренного объема к стандартным условиям путем вычисления коэффициента сжимаемости.
Область применения - предприятия газового хозяйства, химической и нефтехимической промышленности, энергетики, коммунального хозяйства, а также другие объекты, потребляющие природный газ.
Описание
Счетчик состоит из герметичного блока преобразователя расхода, выполненного в виде отрезка трубы с фланцевыми наконечниками, датчика абсолютного давления и датчика температуры, электронного блока вычислителя, помещенного в металлический кожух, установленный между фланцами блока преобразователя. На оси преобразователя расположены ультразвуковые датчики, которые поочередно посылают (принимают) импульсы друг к другу, т.е. по направлению и против потока газа. Принятые датчиками сигналы содержат информацию о скорости потока, которая обрабатывается вычислителем и отображается на жидкокристаллическом индикаторе (ЖКИ) в виде суммарного объема потребляемого газа, приведенного к стандартным условиям, с помощью встроенного корректора по давлению, температуре и коэффициенту сжимаемости газа. Счетчик имеет гальванически развязанный импульсный выход, а также возможность передачи информации о проведенных измерениях на ПЭВМ по двухпроводной линии связи через интерфейс RS-232S. Электрическое питание счетчика осуществляется от автономного элемента питания, входящего в состав вычислительного блока.
Счетчики изготавливают исполнений СГУ-001 и СГУ-001-1, отличающшО>®^тйояьным расходом. fi7 ’С'Ь]

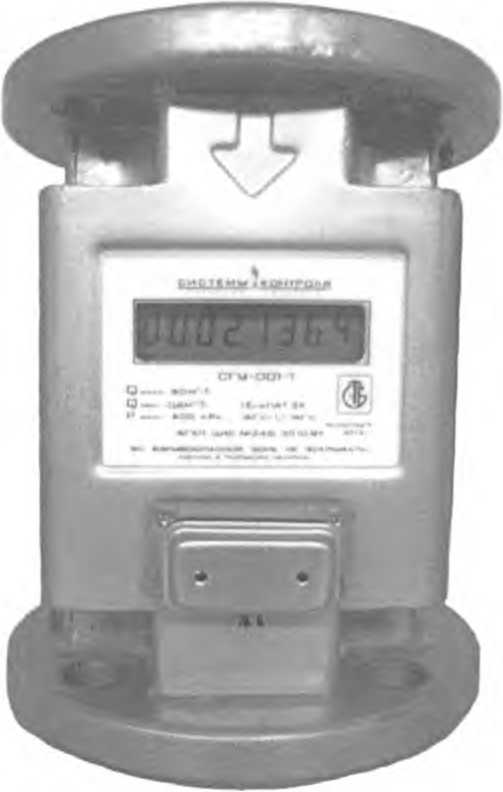

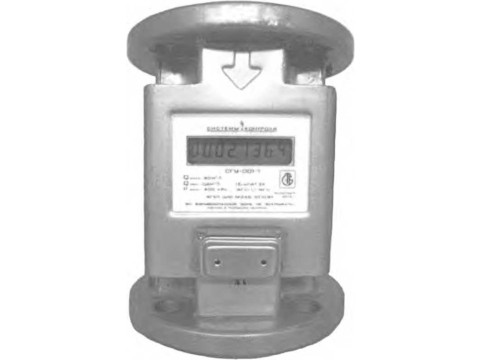

Внешний вид счётчика приведен на рисунке 1. I I
U \ республики Беларусь j II \Для документов/ J]
Рисунок 1 - Внешний вид счётчика.
Схема пломбировки от несанкционированного доступа и место для нанесения знака поверки в виде клейма-наклейки приведены в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счётчиков приведены в таблице 1.
Таблица 1.
|
Характеристика |
Значение | ||
|
СГУ-001 |
СГУ-001-1 | ||
|
1 |
2 |
3 | |
|
Минимальный расход (Q4HH). м3/ч |
4 |
0.8 | |
|
Номинальный расход (Qhom). м3/ч |
40 | ||
|
Максимальный расход (Q4aKc). м3/ч |
80 | ||
|
Порог чувствительности. м3/ч, не более |
0.16 | ||
|
Пределы допускаемой относительной погрешности счетчика при измерении объема газа в диапазоне расходов от QMHH до QMaKC, % |
±1.0 | ||
|
Пределы допускаемой относительной погрешности при вычислении объема газа, приведенного к стандартным условиям, % |
±0.15 | ||
|
Пределы допускаемой абсолютной погрешности при измерении температуры. °C | |||
|
Пределы допускаемой относительной погрешности при измерении абсолютного давления измеряемой среды, % |
// ф | ||
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Пределы допускаемой относительной погрешности измерения объема, приведенного к стандартным условиям, в диапазоне изменения температур и давления измеряемой среды в условиях эксплуатации, % |
±1,5 | |
|
Потеря давления АР на счетчике при максимальном расходе, Па, не более |
1300 | |
|
Диапазон абсолютных давлений измеряемой среды, МПа |
от 0,1 до 0,6 | |
|
Наибольшее абсолютное давление измеряемой среды, не приводящее к разрушению счетчика, МПа, не менее |
0,9 | |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 30 до плюс 50 | |
|
Диапазон измерения температур газа, проходящего через счетчик, °C |
от минус 30 до плюс 50 | |
|
Диапазон температур, в которых объем газа приводится к стандартным условиям, °C |
от минус 20 до плюс 50 | |
|
Диапазон температур при транспортировании, °C |
от минус 25 до плюс 55 | |
|
Относительная влажность при эксплуатации и транспортировании, %, не более |
95 при 35 °C | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 | |
|
Диапазон напряжений, В |
от 2,7 до 3,6 | |
|
Ток потребления, мкА, не более |
60 | |
|
Габаритные размеры, мм, не более |
200x0160 | |
|
Масса, кг, не более |
9 | |
Знак утверждения типа
Знак утверждения типа наносится на щиток индикаторного табло счетчика методом офсетной печати или другим способом, не ухудшающим качества, и в паспорте.
Комплектность
В комплект поставки входят:
|
- счетчик |
- 1 шт. |
|
- отрезок 500 мм трубопровода Dy 50 с фланцами 1-50-10 по ГОСТ 12820-80 |
- 1 шт. |
|
- отрезок 300 мм трубопровода Dy 50 с фланцами 1-50-10 по ГОСТ 12820-80 |
- 1 шт. |
|
- струевыпрямитель с межфланцевой прокладкой |
- 1 шт. |
|
- межфланцевая прокладка |
- 3 шт. |
|
- дата-кабель |
- 1 шт. |
|
- компакт-диск с программным обеспечением |
- 1 шт. |
|
- руководство по эксплуатации |
- 1 экз. |
|
- паспорт |
- 1 экз. |
|
- упаковка |
- 1 шт. |
|
- копия свидетельства о взрывозащищённости |
-1 экз. |
|
- методика поверки |
- 1 экз. |
|
- болт M16-6g х 65.58.019 по ГОСТ 7798-70 |
- 8 шт. |
|
- гайка М16-6Н.5.019 по ГОСТ 5915-70 |
- 8 шт. |
|
- шайба 16Л.65Г.019 по ГОСТ 6402-70 |
- 8 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 690652517.001-2011 «Счетчики газа ультразвуковые СГУ-001. Технича
гя».
МРБ МП.2127-2011 « Счетчики газа СГУ-001. Методика поверки». ff
I e9’9"*18 7
Заключение
Счетчики газа ультразвуковые СГУ-001 соответствуют требованиям
ТУ BY 690652517.001-2011 «Счетчики газа ультразвуковые СГУ-001. Технические условия».
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
