Колонки топливораздаточные сжиженного газа Petro Primus LPG
| Номер в ГРСИ РФ: | РБ 03 07 2149 09 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "MM Petro Sp.z o.o.", Польша |
Колонки топливораздаточные сжиженного газа Petro-Primus LPG (далее - колонки) предназначены для измерения объема и учета сжиженного газа (пропан-бутановой смеси) при отпуске его в баллоны автотранспортных средств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2149 09 |
| Наименование | Колонки топливораздаточные сжиженного газа Petro Primus LPG |
| Год регистрации | 2009 |
| Номер сертификата | 5828 |
| Дата регистрации | 2009-04-29 |
| Срок действия | 2014-04-29 |
| Получатель сертификата | фирма "MM Petro Sp.z o.o.", Польша (PL) |
Производитель / Заявитель
фирма "MM Petro Sp.z o.o."
Адрес: 44-240 lory ul. Spoidzielcza 1, NIP: 651-15-78-068
Контакты: +48 32 478 88 80 / +48 32 478 88 60
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 908-2001 |
Поверители
Скачать
|
Описание типа РБ 03 07 2149 09 [2009-06-18]
rb-03-07-2149-09_2009-06-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2149 09 [2004-04-02]
rb-03-07-2149-09_2004-04-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2149 09 [2009-01-01]
rb-03-07-2149-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточные сжиженного газа Petro-Primus LPG (далее - колонки) предназначены для измерения объема и учета сжиженного газа (пропан-бутановой смеси) при отпуске его в баллоны автотранспортных средств.
Область применения колонок - автозаправочные станции, осуществляющие расчет с покупателями, как за наличные деньги, так и по безналичному расчету.
Описание
Колонки конструктивно состоят из следующих основных элементов:
- гидравлической части (насос с сепаратором газов, объемный поршневой счетчик жидкости);
- электросистемы (электродвигатель, электромагнитный клапан, электрокомопонен-ты);
- блока электроники;
- заправочного пистолета со шлангом, корпуса.
Принцип действия колонок состоит в следующем: гидравлическая часть колонок через шаровой кран и сепаратор с фильтром присоединяется к насосу, находящемуся в резервуаре автозаправочной станции. Сжиженный газ по трубопроводу через поршневой расходомер и дифференциальный клапан поступает в заправочный пистолет со шлангом.
Импульсный сигнал с поршневого расходомера поступает на жидкокристаллический дисплей (ЖКИ) электронного счетчика, который индицирует объем выданной дозы сжиженного газа. Также на ЖКИ электронного счетчика индицируется стоимость выданного сжиженного газа, цена одного литра сжиженного газа. Подачу сжиженного газа можно прекратить нажатием кнопок на панели колонки.
Электрооборудование с системой управления представляет собой электронный счетчик.
Внешний вид колонок приведен на рисунке 1.
Схема пломбировки колонки с указанием мест нанесения знака поверк:
Приложении А.

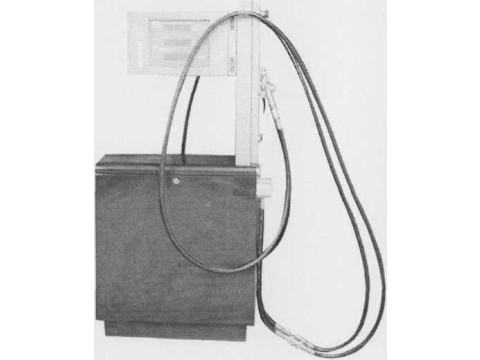

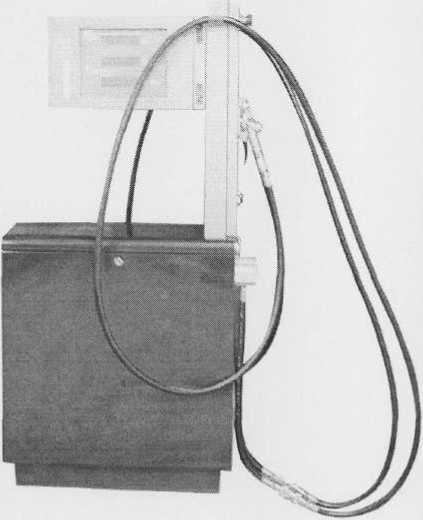

Рисунок 1 Колонки топливораздаточные сжиженного газа Petro-Primus LPG
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Максимальный объемный расход, л/мин |
45,0 |
|
Минимальный объемный расход, л/мин |
9,0 |
|
Объем минимальной дозы, л |
5,0 |
|
Диапазон температур окружающего воздуха. °C |
от минус 40 до плюс 50 |
|
Предел допускаемой основной относительной погрешности колонки, % |
1,0 |
|
Максимальное рабочее давление жидкой фазы газа, МПа |
2,5 |
|
Вид взрывозащищенности |
2Ех dem ПВТЗ |
КОМПЛЕКТНОТЬ
В комплект поставки колонок входят:
- колонка топливораздаточная сжиженного газа Petro-Primus LPG;
- руководство по эксплуатации и формуляр.
Знак утверждения типа
4
Знак утверждения типа наносится на табличку, закрепляемую на лист руководства по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы “ММ Petro Sp.z о.о.”, Польша;
МП. МН 908-2001 "Колонки топливораздаточные типа LPG для сжиженных газов. Методика поверки".
Заключение
Колонки топливораздаточные сжиженного газа Petro-Primus LPG соответствуют требованиям документации фирмы “ММ Petro Sp.z о.о.’*, Польша.
Межповерочный интервал - 12 месяцев (для колонок, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № ВУ/112 02.1.0.0025
