Колонки топливораздаточные Frontier
| Номер в ГРСИ РФ: | РБ 03 07 4547 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "Gilbarco GmbH", Германия |
|
Описание типа РБ 03 07 4547 10 [2012-11-08]
rb-03-07-4547-10_2012-11-08.pdf
|
Скачать |
Колонки топливораздаточные Frontier (далее - колонки) предназначены для измерения объема различных видов топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств и тару потребителя с учетом требований учетно-расчетных операций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4547 10 |
| Наименование | Колонки топливораздаточные Frontier |
| Год регистрации | 2010 |
| Номер сертификата | 6814 |
| Дата регистрации | 2010-12-28 |
| Срок действия | 2015-12-28 |
| Получатель сертификата | фирма "Gilbarco Veeder-Root India Pvt. Ltd, PDP.", Индия (IN) |
Производитель / Заявитель
фирма "Gilbarco Veeder-Root India Pvt. Ltd, PDP."
Адрес: Coimbatore Campus, Coimbatore Industrial Estate, Coimbatore, 641 021, Malumchampatti
Контакты: +91 4226 687 026 / +91 4226 687 001
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1864-88. |
Поверители
Скачать
|
Описание типа РБ 03 07 4547 10 [2012-11-08]
rb-03-07-4547-10_2012-11-08.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточные Frontier (далее - колонки) предназначены для измерения объема различных видов топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств и тару потребителя с учетом требований учетно-расчетных операций.
Область применения - автозаправочные станции
Описание
Принцип действия колонок состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приемный клапан, или моноблок подается в счетчик, после которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.
Информация о количестве электрических импульсах от счетчика, поступает через преобразователь импульсов в электронный блок колонки, измеренное количество импульсов прямо пропорционально измеренному объему топлива. На цифровом табло колонки индицируется количество отпущенного топлива, его цена и стоимость.
Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета с колонки.
Основными элементами колонки являются:
- счетчик (измеритель объёма) поршневого типа С+; V+;
- электронно-вычислительное устройство Е101 и Tulip;
- насосный агрегат Gilbarco с газоотделителем типа GPU-90 и GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;
- датчики импульсов Gilbarco ST73662, ST72942 (Tulip)
- шланги с раздаточными пистолетами (до 4-х).
Колонки оснащены устройством газовозврата.
Колонки в зависимости от исполнения выпускаются одно- или двухсторонние, на каждой из сторон может быть от 1 до 2 раздаточных шлангов.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.
Схемы пломбировки узлов и элементов колонки приведены в приложении Б настоящего описания типа.
Внешний вид колонок приведен на рисунке 1.

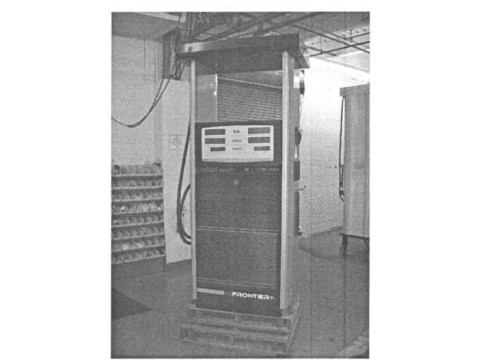

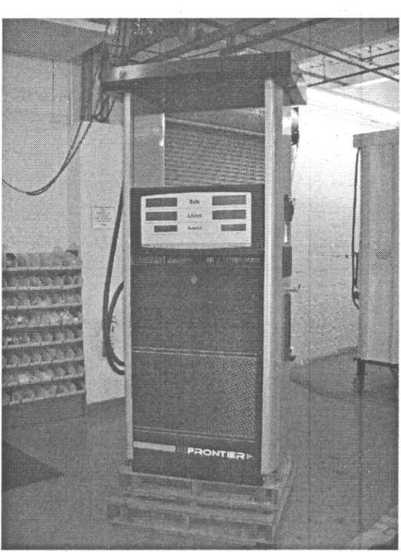

Рисунок 1 Колонка топливораздаточная Frontier
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Номинальный расход, л/мин |
40; 70; 130 |
|
Наименьший расход, л/мин |
5; 10; 10 |
|
Минимальная доза, л |
2; 5; 5 |
|
Пределы допускаемой основной относительной погрешности, % |
±0,25 |
|
Предел допускаемой относительной погрешности при температуре, отличной от (20±5)°С, в пределах температур окружающей среды и топлива от минус 40 °C до плюс 55 °C, не более, % |
±0,5 |
|
Сходимость показаний, % |
|0,25| |
|
Емкость счетчика разового учета: - выдачи топлива, л - стоимости, руб. - цена за 1 литр, руб. |
9999999 9999999 999999 |
|
Емкость счетчика суммарного учета, л: - электронного счетчика - механического счетчика |
9999999999,9 999999,9 |
|
Цена деления указателя разового учета: - выданного топлива, л - стоимости, руб. - цены, руб. |
0,01 0,01 0,01 |
|
Цена деления указателя суммарного учета, л |
0,1 |
>в 6
Продолжение таблицы 1
|
1 |
2 |
|
Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц |
230+23; 400+40 50+1 |
|
Потребляемая мощность привода электродвигателя, кВт, не более |
0,75/1,5 |
|
Габаритные размеры, мм, не более ВхЩхГ |
2300x1065x685 |
|
Масса, кг, не более |
450 |
|
Длина раздаточного рукава, м, не менее |
3,5 |
|
Рабочие условия эксплуатации: Температура окружающей среды, °C Относительная влажность, при температуре воздуха 35 °C, % |
от минус 40 до плюс 55 до 100% |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку колонки лазерным способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность
В комплект поставки входят:
- колонка топливораздаточная,
- паспорт,
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Gilbarco Veeder-Root India Pvt. Ltd, PDP.", Индия.
ГОСТ 9018-89 "Колонки топливораздаточные. Общие технические условия".
МИ 1864-88 ТСИ. Колонки топливораздаточные. Методика поверки".
Заключение
Колонки топливораздаточные Frontier соответствуют требованиям документации фирмы "Gilbarco Inc." (США), ГОСТ 9018-89.
Межповерочный интервал - не более 12 месяцев (для колонок, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
