Колонки топливораздаточные Petro
| Номер в ГРСИ РФ: | РБ 03 07 2148 09 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "MM Petro Sp.z o.o.", Польша |
Колонки топливораздаточные Petro (далее - колонки) предназначены для выдачи в топливные баки автотранспортных средств и тару потребителя различных видов топлива в режиме самообслуживания с учетом требований учетно-расчетных операций, а также для отпуска омывающих жидкостей в транспортные средства (модификация Petro-Solo-C).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2148 09 |
| Наименование | Колонки топливораздаточные Petro |
| Год регистрации | 2009 |
| Номер сертификата | 5827 |
| Дата регистрации | 2009-04-29 |
| Срок действия | 2014-04-29 |
| Получатель сертификата | фирма "MM Petro Sp.z o.o.", Польша (PL) |
Производитель / Заявитель
фирма "MM Petro Sp.z o.o."
Адрес: 44-240 lory ul. Spoidzielcza 1, NIP: 651-15-78-068
Контакты: +48 32 478 88 80 / +48 32 478 88 60
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1366-2004 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 07 2148 09 [2009-06-17]
rb-03-07-2148-09_2009-06-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2148 09 [2004-04-02]
rb-03-07-2148-09_2004-04-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2148 09 [2009-01-01]
rb-03-07-2148-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточные Petro (далее - колонки) предназначены для выдачи в топливные баки автотранспортных средств и тару потребителя различных видов топлива в режиме самообслуживания с учетом требований учетно-расчетных операций, а также для отпуска омывающих жидкостей в транспортные средства (модификация Petro-Solo-C).
Область применения колонок - автозаправочные станции, осуществляющие расчет с покупателями, как за наличные деньги, так и по безналичному расчету. £'
Описание
Колонки конструктивно состоят из следующих основных элементов:
-гидравлической части (насос с сепаратором газов, объемный поршневой счетчик жидкости);
-электросистемы (электродвигатель, электромагнитный клапан, электрокомопоненты b др-);
-блока электроники, позволяющего иметь следующую информацию: объем выданной дозы в литрах, стоимость выданного топлива в рублях, марку топлива, цену одного литра топлива и суммарное количество топлива, прошедшего через колонку, в литрах. В блоке электроники установлен электронагреватель для обеспечения устойчивости работы при отрицательной температуре наружного воздуха;
-заправочного пистолета со шлангом и корпуса (колонка может быть оборудована системой отсоса испарений VRS).
Принцип действия колонок состоит в следующем: насос с сепаратором газов, оснащенный фильтром, паровоздушным и обратным клапаном, подает топливо из резервуара в четырехцилиндровый счетчик жидкости. Протекающее через счетчик топливо воздействует на поршни и приводит в движение вал счетчика. Измеренное количество топлива через раздаточный шланг поступает в бак транспортного средства.
Буквы, входящие в обозначения модификаций, соответствуют следующему:
N - расход топлива через колонку 40 л/мин;
W - расход топлива через колонку 80 л/мин;
Т - расход топлива через колонку 120 л/мин;
Р - шланги свисающие;
Z - шланги барабанные.
Цифры, входящие в обозначения модификаций, соответствуют следу
Первая - от 1 до 4 - количество видов топлива;
Вторая - от 1 до 8 - количество раздаточных пистолетов;

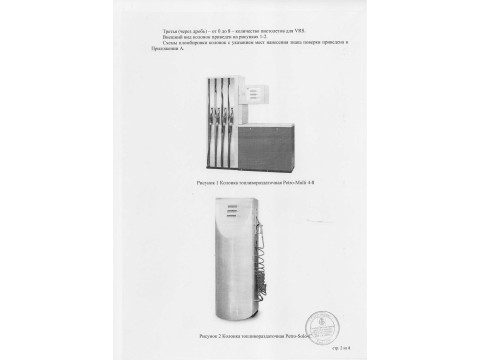

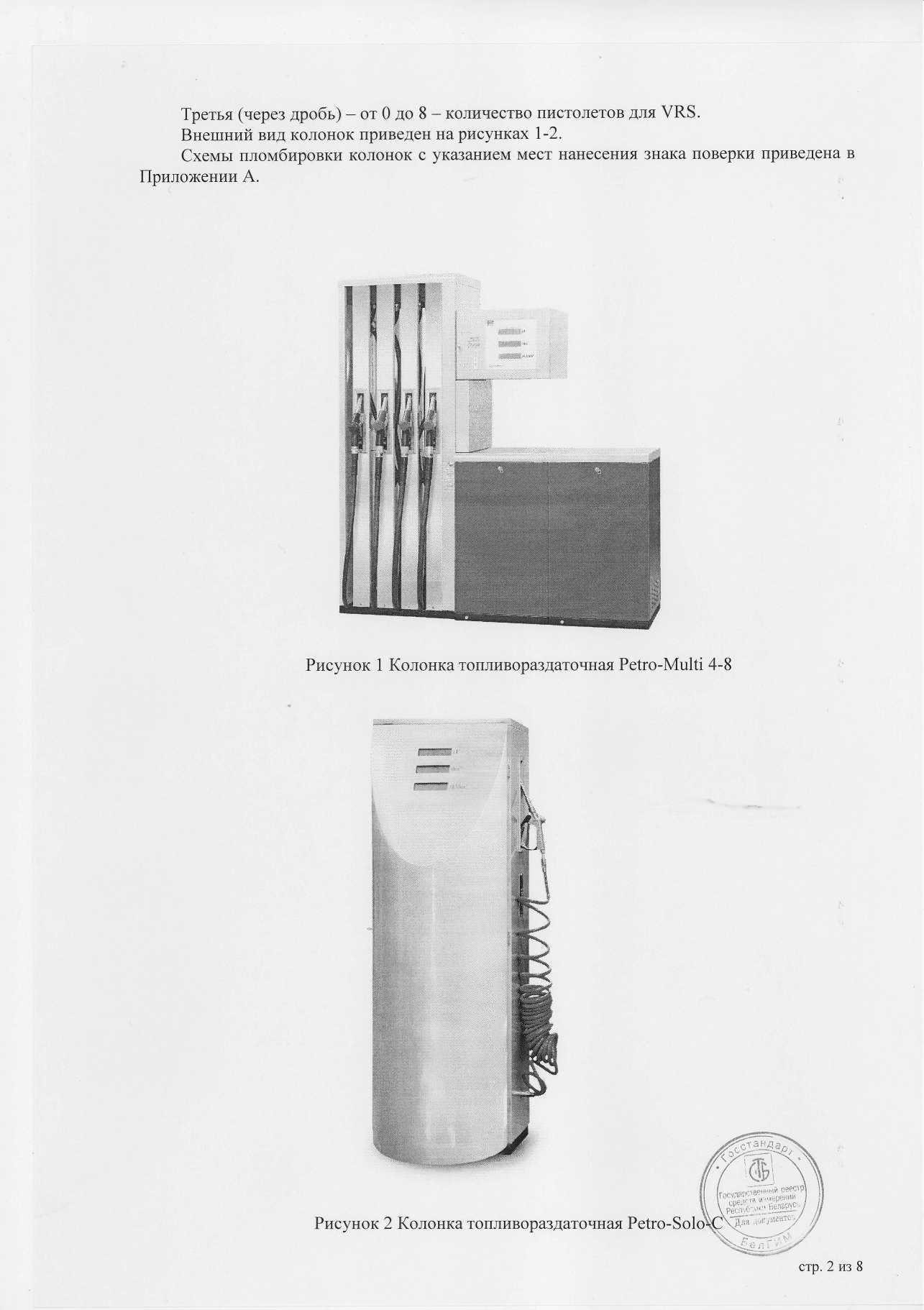

Рисунок 1 Колонка топливораздаточная Petro-Multi 4-8
стр. 2 из 8
V / )
Рисунок 2 Колонка топливораздаточная Petro-Solo\£?
' V Г-у
ft Л . •
Третья (через дробь) - от 0 до 8 - количество пистолетов для VRS.
Внешний вид колонок приведен на рисунках 1-2.
Схемы пломбировки колонок с указанием мест нанесения знака поверки приведена в Приложении А.
«ИМ-
вммв
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1
Таблица 1
|
Характеристика |
Solo |
Solo-C |
Duo |
Multi |
|
Номинальный расход топлива или омывающей жидкости - только для модификации Solo-C (при выдаче из одного пистолета), л/мин |
40±4 80±8 120±12 |
10±l |
40±4 8O±8 |
40±4 80±8 120±12 |
|
Минимальный расход, л/мин |
4 8 12 |
1 |
4 8 |
4 8 12 |
|
Минимальная доза выдачи, л/мин |
2,0 5,0 10,0 |
2,0 |
2,0 5,0 |
2,0 5,0 10,0 |
|
Предел допускаемой относительной погрешности, % |
±0,25 |
±0,5 |
±0,25 |
±0,25 |
|
Диапазон температур окружающего воздуха, °C |
от минус 40 до плюс 50 | |||
|
Диапазон температур топлива или омывающей жидкости, °C |
от минус 20 до плюс 50 | |||
|
Напряжение питания, В - электронный блок - двигатель |
230±10% 400±10 % | |||
|
Вид взрывозащищенности |
2ExdsicIIAT3X, 2ExdsicIIBT3X 2ExdesIIAT3X, 2ExdesIIBT3X | |||
КОМПЛЕКТНО!!,
В комплект поставки колонок входят:
- колонка топливораздаточная Petro;
- руководство по эксплуатации и формуляр.
Комплект ЗИП поставляется по отдельному заказу.
Знак утверждения типа
Знак утверждения типа наносится на табличку, закрепляемую на колонке, и титульный лист руководства по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы “ММ Petro Sp.z о.о.”, Польша;
МИ 1864-88 "Рекомендации ГСИ. Колонки топливораздаточные. Методика поверки";
МП. МН 1366-2004 "Колонки типа Petro-Solo-C для отпуска омывающих жидкостей в транспортные средства. Методика поверки".
Заключение
Колонки топливораздаточные Petro соответствуют требованиям документации фирмы “ММ Petro Sp.z о.о.”, Польша.
Межповерочный интервал - 12 месяцев (для колонок, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
