Узел учета сточных вод на ООО «Металлопрокатная компания» сброса хозяйственно-бытовых сточных вод с очистных сооружений № 2

Назначение

Узел учета сточных вод на ООО «Металлопрокатная компания» сброса хозяйственнобытовых сточных вод с очистных сооружений № 2 (далее узел учета) предназначен для учета объемного расхода сточных вод.

Облас ть применения - обеспечение охраны окружающей среды.

Описание

Принцип действия узла учета основан на вычислении объемного расхода жидкости в зависимости от уровня жидкости, исходя из настроек индивидуальной градуировочной характеристики.

Узел учета сточных вол состоит из:

уровнемера ультразвукового SITRANS LUT 440 № PBD/N3100219 производства «Sicmcns-Milllronics Process Instruments Inc» (далее уровнемер), включающего в себя ультразвуковой преобразователь XR.S-5 № YSN/M9118213520;

измерительного участка - пластиковой трубы круглого сечения с номинальным диаметром 200 мм.

В уровнемере узла учета используется встроенное программное обеспечение.

Фотографии общего вила средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические i ребования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2            ____________________________________

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения тина среде 1 в измерений наноси тся на титульный лист паспорта.

Поверка осуществляется но МРБ МН.МН 3779-2023 «Система обеспечения единства измерений Республики Беларусь. Узел учета сточных вод на ООО «Металлопрокатная компания». Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие: требования к тину средств измерений:

техническая докумен тация (паспорт) ООО «Металлопрокатная компания»; методику 1 юверки:

МРБ МН.МН 3779-2023 «Система обеспечения единства измерений Республики Беларусь. Узел учета сточных вод на ООО «Металлопрокатная компания». Методика поверки».

1[ерсчснь средств поверки: представлен в таблице 4.

Таблица 4     _____________ __

1 Наименование и тип средетв поверки

Термогигрометр UNITESS TUB 1

Измеритель скорости течения жидкости FlowTrackcr2______

Квадран т оптический КО-10              ____

Далыюмер^лазсрный Leica Disto 1)5 11[танга гидроме трическая ШГ-2-16 Рулетка Р10 УК

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических харак теристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: узел учета сточных вод на ООО «Металлопрокат пая компания» сброса хозяйствен но-бы товых сточных вод с очистных сооружений № 2 соответствует требованиям технической документации (паспорт) ООО «Металлопрокатная компания».

1 (роизводитсль средств измерений

ООО «Металлопрокатная компания»

Республика Беларусь. 211287, Витебская область, г. Миоры, ул. Металлургов. 1.

Уполномоченное юридическое лицо, проводившее испытания средств из м ерей и й/метрологичсскую экспертизу единичною экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государст венный институт метрологии» (Бел1 ИМ)

Республика Беларусь. 220053. г. Минск. Старовилснский тракт. 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

1 [риложения: 1. Фотографии общего вида средств измерений на 3 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средс тв измерений на 1 листе.

Дирек тор БслГИМ

А.В. Казачок

11риложение 1

(обязательное)

Фотографии общего вида средс тв измерений

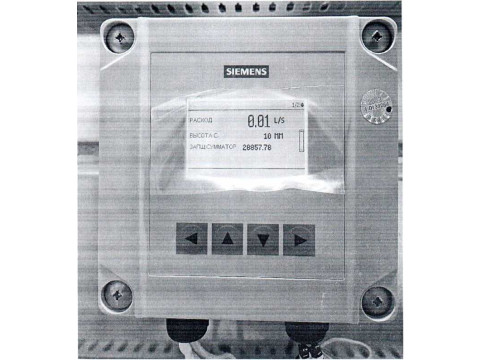

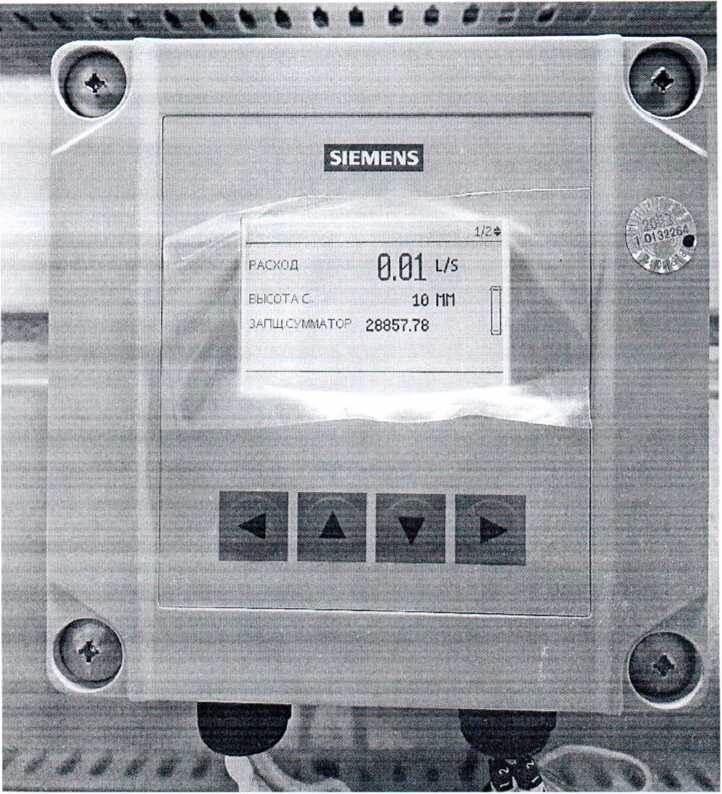

’исунок 1.1 Фотография общего вида уровнемера ультразвукового

Sl'IRANS LU'I 440 № PBD/N3100219 входящего в состав узла учета

SIEMENS

О

МЙ

STRAWS LUT440 7MI5O5OOCA121DAO-Z

Serie: No.. P8D/N3I00219

Power Rating. 100 • 23O\/'>^ ♦ 15% 50/60 Hz. 36 VA (10 W>

I34

US

trPWVtU

LISTED

KCCREM-S49 Ur.C1CtMr

■'rRANSHlT4fin VIASJR'.NG

FQU1PWMT

RA’TFRVCH MISF 48П

Contact Rating: 1A!5A Ф 250VNon-Inductive

Operating Temperature 20'C to 50"C

Enclosure. IP65/TYPE 4X/NEMA 4X

Рисунок 1.2 Фотография маркировки уровнемера ультразвукового SI TRANS LU Г 440 № PBD/N3100219 входящего в состав узла учета

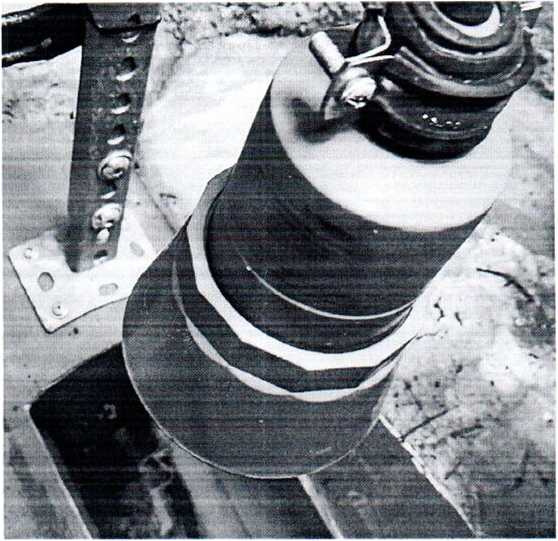

’исунок 1.3 Фотография общего вида ультразвукового преобразователя XRS-5 № YSN/M9118213520 входящего в состав узла учета

SIEMENS

>5 ULTRASONIC IWWfOUCEg

.TN.) YSNW118213520

■; it Гетр : - 20 X to 65 X

»ттл.; 250 Vp

1,1 (пД i ti §

^кйи»          *«йИ***^ /„.

.и.»............... •

* u**     it4NH» «v       ***•

Рисунок 1.4 Фотография маркировки ультразвукового преобразователя XRS-5 № YSN/M91 I 8213520 входящего в состав узла учета

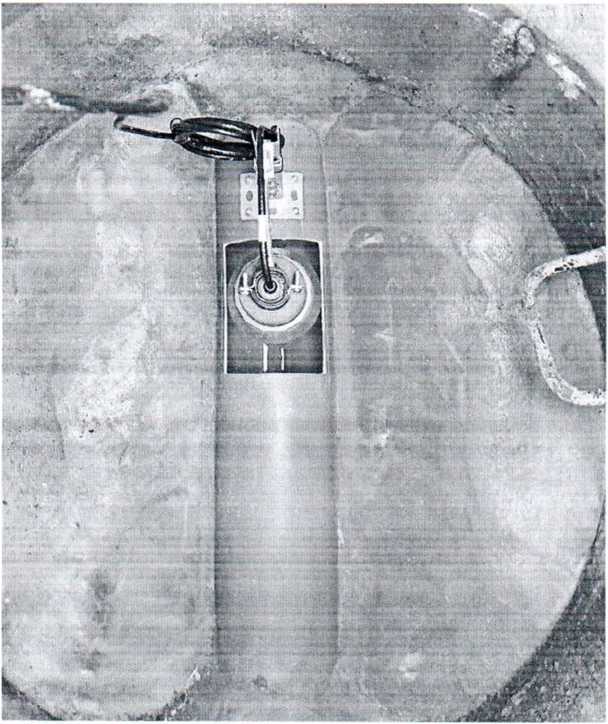

Рисунок 1.5 Фото измерительного участка пластиковой грубы круглого сечения DN 200 входящей в состав узла учета

Узел учета сточных вод на ООО «Металлопрокатная компания» сброса хозяйственно- бытовых сточных вод с очистных сооружений

Заводской номер:2
