Измерительная система узла учета газа ГРС «Крупки» филиала «Крупское УМГ ОАО «Газпром трансгаз Беларусь» № 211/1-1

Номер в ГРСИ РФ: РБ 03 07 10389 23
Раздел: Средства измерений расхода и количества жидкости и газа [7]
Производитель / заявитель: ОАО «Газпром трансгаз Беларусь», г. Минск
Скачать
Описание типа РБ 03 07 10389 23 [2023-10-30]
rb-03-07-10389-23_2023-10-30.pdf
Скачать
Нет данных о поставщике

Измерительная система узла учета газа ГРС «Крупки» филиала «Крупское УМЕ ОАО «Газпром трансгаз Беларусь» № 211/1-1 (далее - ИС УУГ) предназначена для преобразования входных сигналов разности давления, давления и температуры газа и вычисления значений объемного расхода и количес тва (объема) природного газа в стандартных условиях по ГОСТ 2939-63.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 07 10389 23
Наименование Измерительная система узла учета газа ГРС «Крупки» филиала «Крупское УМГ ОАО «Газпром трансгаз Беларусь» № 211/1-1
Год регистрации 2023
Номер сертификата 17050
Дата регистрации 2023-10-30
Срок действия -
Получатель сертификата ОАО «Газпром трансгаз Беларусь», г. Минск, Республика Беларусь
Производитель / Заявитель

ОАО «Газпром трансгаз Беларусь»

Адрес: 220040, г. Минск, ул. Некрасова, 9

Контакты: +375 17 280 01 01 / +375 17 285 63 36 / office@btg.by

Поверка

Межповерочный интервал / Периодичность поверки 24 месяца
Методика поверки Поверка по МРБ МП.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-IIE». Методика поверки»

Поверители

Скачать

Описание типа РБ 03 07 10389 23 [2023-10-30]
rb-03-07-10389-23_2023-10-30.pdf
Скачать

Описание типа

Назначение

Измерительная система узла учета газа ГРС «Крупки» филиала «Крупское УМЕ ОАО «Газпром трансгаз Беларусь» № 211/1-1 (далее - ИС УУГ) предназначена для преобразования входных сигналов разности давления, давления и температуры газа и вычисления значений объемного расхода и количес тва (объема) природного газа в стандартных условиях по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ' входят: измерительные трубопроводы с установленными па нем стандартными сужающими устройствами (диафрагмами), термопреобразователем сопротивления ТСМ 012, или ТСМ 296, или ТСН 012 и комплексом многониточным измерительным микропроцессорным «Суперфлоу-ПЕ» (далее - КМИМ «Суперфлоу-ПЕ»). КМИМ «Суперфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления, разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях но ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условно-постоянных параметров: плотности газа в стандартных условиях но ГОСТ 2939-63, содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан па создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление станови тся меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и, следовательно, она может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение па жидкокристаллическом дисплее. а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям по ГОСТ 2939-63. но каждому измерительному трубопроводу;

количество (объем) газа, приведенного к стандартным условиям но ГОСТ 2939-63; объемный расход газа в рабочих условиях. м3/ч;

давление. к11а;

разность давлений. кПа;

температура. °C;

количество газа (нарастающего объема) от начала кон трактных суток, м3.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или гснзорезистивный модуль. Иод воздействием давления измерительный механизм преобразователя формирует цифровой код, пропорциональный измеряемому давлению. Откорректированный микропроцессором, цифровой код передастся на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давлений перед и после диафрагмы производятся с помощью преобразователя разнос ти давлений из состава КМИМ «Суперфлоу-ПЕ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью термопрсобразова-теля сопротивления ГСМ 012. или ГСМ 296. или ГСП 012. Принцип работы термопреобразователя сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной и з м с и с н и я те м п с р ату р ы.

Термопрсобразоватсль состоит из чувствительного элемента, защитного корпуса, клеммной головки.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Наименование

Значение

Диапазон измерений объемного расхода природного газа, приведенного к стандартным условиям по ГОСТ 2939-63, в диапазоне температуры и давления измеряемой среды в условиях эксплуатации. м3/ч

от 424 до 51 433

Пределы допускаемой относительной погрешности при измерении объемного расхода природного газа, приведенного к стандартным условиям по ГОСТ 2939-63. %

±1,5

Основные технические характеристики и метрологические харак терис тики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

11аименование

Значение

Диапазон абсолютных давлений измеряемой среды. МПа

от 0,55 до 0.65

Диапазон измерений разнос ти давления. кПа

от 0,6 до 62

Диапазон температуры измеряемой среды, °C

от минус 20 до 50

Диапазон относительных диаметров диафрагм, [3

от 0,1 до 0,75

Условия эксплуатации:

диапазон температуры окружающего воздуха, °C диапазон относи тельной влажности окружающего воздуха. %

от минус 30 до плюс 55

от 10 до 90

Комплектность

Таблица 3

Наименование

Количество

ИС УУГ в составе:

КМИМ «Суперфлоу-ПЕ»

1

Термонреобразователь сопротивления ТСМ 012, или ГСМ 296. или ГСП 012

1

Измери тельный трубопровод

2

Диафрагма

2

Расчет стандарт ного сужающего устройства (диафрагмы)

2

1 lacnqpr

1

11римсчание - Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государетвенными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими характеристиками Iic хуже указанных в настоящем описании типа.___

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

1Говсрка осущест вляется но МРБ Ml 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

('ведения о методиках (методах) измерений:

ГОС I 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОС Т 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Част ь 2. Диафрагмы. Технические требования.

ГОС Т 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, устанавливающие:

т ребования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ МИ.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа Г'РС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

' 1 аблица 4______________________________________________________________________________________________

              Наименование и тип средств поверки              __

Термогигромстр UNITESS TUB 1___

Нутрометр микрометрический НМ_________________________________________

Микроскоп универсальный УИМ-23_____________

Микроскоп универсальный УИМ-21__

Микрометр гладкий_____

Радиусомер оптоэлектронный LVS-24__

Образцы шероховатости № 4______

Щу!ня, класс точ11ости 2_____________________________________________________________

Линейки поверочные типа ЛД но ГОСТ 8026-92

Рулетка измерительная по ГОСТ 7502-98___

Нутромер микрометрический НМ________________________________________

Программный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие устройства».___

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.___________________

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Идентификационное наименование НО

11омер версии IIO (идентификационный номер)

______ Суперфлоу-ПЕ

SF21RU7C

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Крупки» филиала «Крупское УМГ ОАО «Газпром трансгаз Беларусь» № 211/1-1 соответствует требованиям технической документации (паспорта) ОАО «Газпром трансгаз Беларусь».

11роизводитсль средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова, 9

Телефон:+375 17 280 01 01

факс: +375 17 285 63 36

e-mail: office@,btg.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

11риложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БслГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

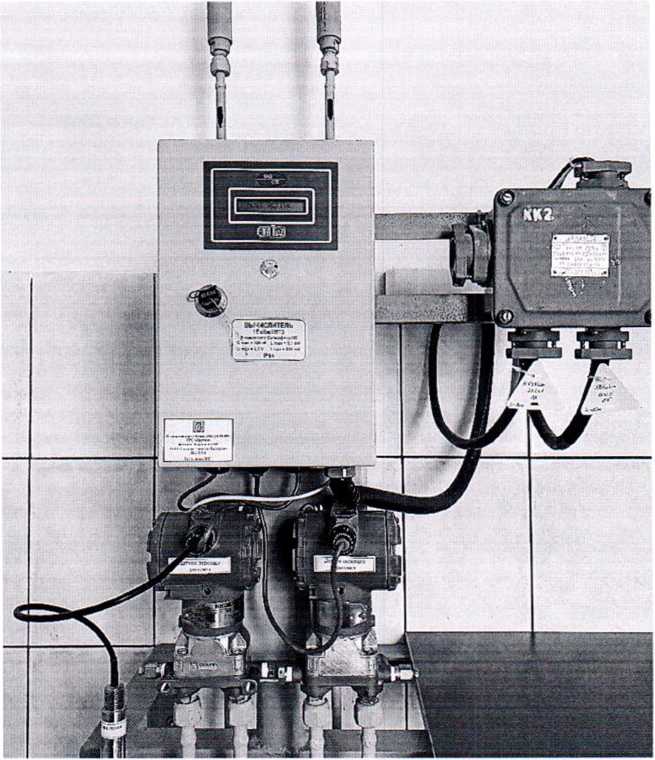

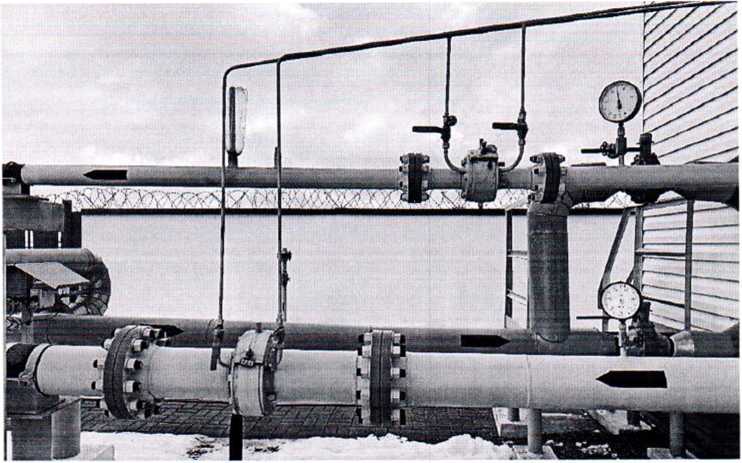

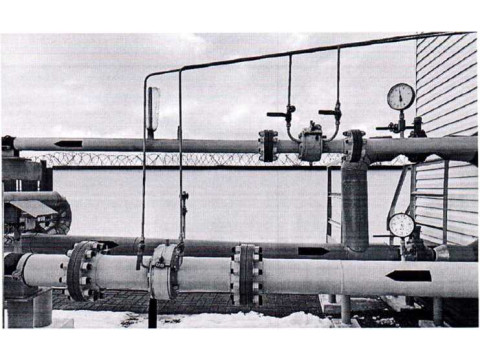

Рисунок 1.1 - Фотографии общего вида ИС УУГ

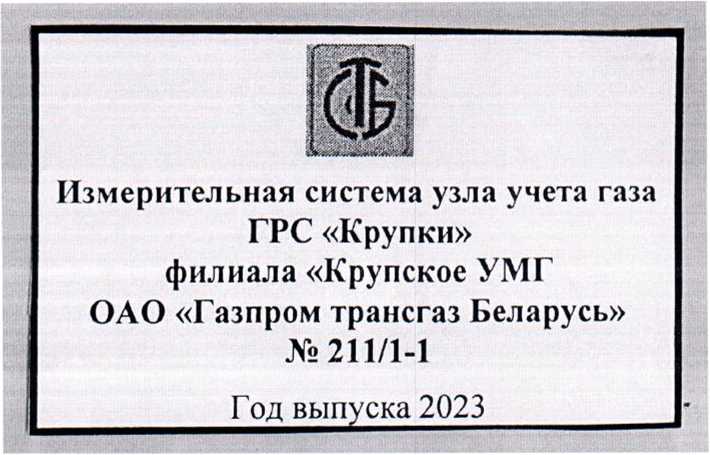

Рисунок 1.2 - Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схеме! (рисунок) с указанием места для нанесения знака поверки средств измерений

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

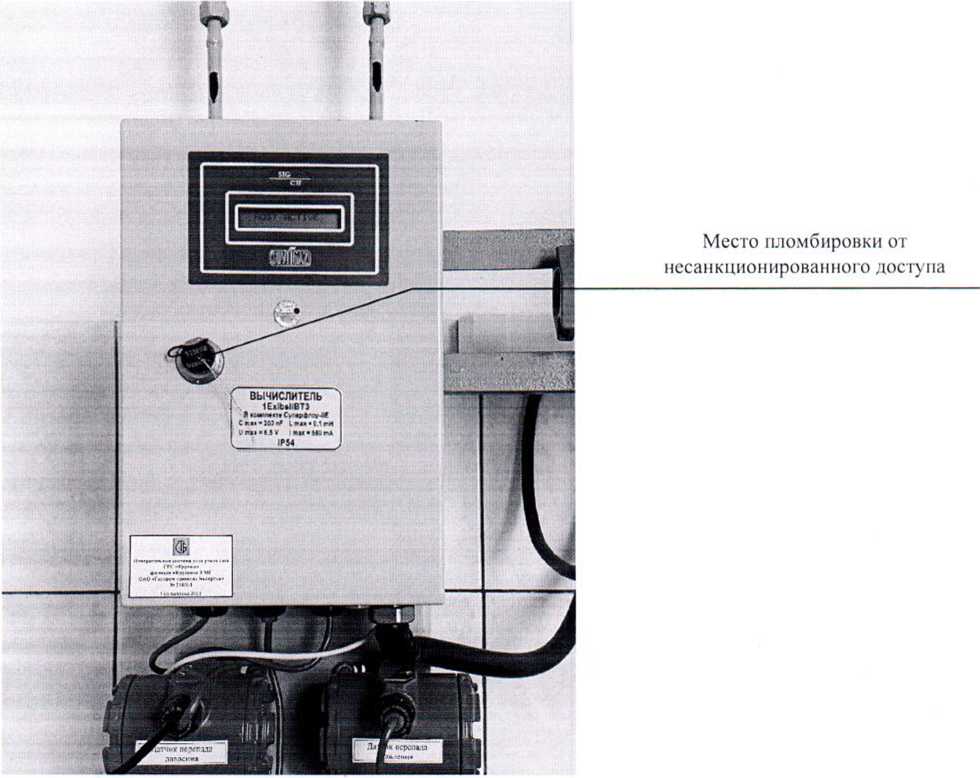

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
