Счетчики холодной и горячей воды крыльчатые KK, TK
| Номер в ГРСИ РФ: | РБ 03 07 10157 23 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «BAYLAN OLCU ALETLERI SAN. VE TIC. LTD. STI.», Турция |
|
Описание типа РБ 03 07 10157 23 [2023-08-17]
rb-03-07-10157-23_2023-08-17.pdf
|
Скачать |
Счетчики холодной и горячей воды крыльчатые КК, ТК (далее по тексту - счетчики) предназначены для измерения объема воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °C до 50 °C (счетчики холодной воды) и при температуре от 0,1 °C до 90 °C (счетчики горячей воды).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 10157 23 |
| Наименование | Счетчики холодной и горячей воды крыльчатые KK, TK |
| Год регистрации | 2023 |
| Номер сертификата | 16801 |
| Дата регистрации | 2023-08-17 |
| Срок действия | 2028-08-17 |
| Получатель сертификата | ООО «БАЙЛАН-РУС», г. Орел, Российская Федерация |
Производитель / Заявитель
«BAYLAN OLCU ALETLERI SAN. VE TIC. LTD. STI.»
Поверка
| Межповерочный интервал / Периодичность поверки | 60/24 * |
| Методика поверки | Поверка по СТБ 8046-2022 «СОЕИ РБ. Счетчики холодной питьевой воды и горячей воды. Методика поверки» *МПИ - 60 месяцев (для DN 15, DN 20), 24 месяца (для DN 25, DN 32, DN 40, DN 50) |
Поверители
Скачать
|
Описание типа РБ 03 07 10157 23 [2023-08-17]
rb-03-07-10157-23_2023-08-17.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной и горячей воды крыльчатые КК, ТК (далее по тексту - счетчики) предназначены для измерения объема воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °C до 50 °C (счетчики холодной воды) и при температуре от 0,1 °C до 90 °C (счетчики горячей воды).
Область применения - жилищно-коммунально хозяйство и, в том числе, для коммерческого учета воды в сетях холодного и горячего водоснабжения.
Описание
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Поток воды понадает в корпус счетчика, а затем в измерительную вставку через ряд тангенциальных отверстий, расположенных но периметру се нижней части. Внутри измерительной вставки установлена крыльчатка. Вода, пройдя измерительную вставку, через ее выходные отверстия в верхней части понадает в выходной патрубок корпуса счетчика. Количество оборотов крыльчатки передается в счетный механизм с помощью магнитной муфты.
Счетчики КК являются одноструйными, счетчики ТК многоструйными. Счетчики состоят из крыльчатого преобразователя расхода и счетного механизма. Крыльчатый преобразователь состоит из корпуса, закрытого крышкой, внутри которого расположена измерительная вставка с крыльчаткой. Счетный .механизм содержит масштабируемый редуктор со стрелочными и роликовыми указателями объема. Регулировка показаний счетчика осуществляется винтом, расположенным в корпусе счетчика и обеспечивающим перезапуск части потока воды из входного в выходной патрубок, минуя измерительную вставку.
Счетчики имеют исполнение со съемным датчиком (магни тоуправляемым герметизированным контактом «геркон») для дистанционной передачи импульсов, пропорциональных количеству прошедшей через счетчик воды.
Съемный датчик закрепляется на посадочные места в крышке счетного механизма и пломбируется свинцовой пломбой.
Счетчики КК выпускают следующих исполнений:
КК-1, КК-1Р, КК-2, КК-3, КК-10, КК-11, КК-12, КК-13, КК-14, КК-15, КК-16, КК-17, КК-29 которые отличаются исполнением на горячую и холодную воду.
Счетчики ТК выпускают следующих исполнений:
ТК-1С, ТК-1Р. TK-1S, ТК-2, ТК-2С, ТК-2Р, TK-2S, ТК-ЗС, TK-3S, ТК-4С, TK-4S, ТК-5С, TK-5S, TK-7S, ТК-7С, ТК-13С, TK-13S, TK-26S, ТК-26С, ТК-27С, ТК-29С которые отличаются исполнением на горячую и холодную воду. Счетчики с магнитоуправляемым герметизированным контактом «геркон» дополнительно обозначаются буквой «Е».
Маркировка счетчиков включает следующую обязательную информацию:
исполнение счетчика;
единица измерения объема. mJ;
значение постоянного расхода Q3 в соответствии с таблицами 1-10 в зависимости от исполнения, пт/п;
рабочее положение счетчика и отношение постоянного расхода к минимальному Q3/Q1 при данном рабочем положении в соответствии с таблицами 1-10 в зависимости от исполнения, II R, V R;
идентификационный номер;
товарный знак и наименование изготовителя;
год изготовления указывается в паспорте на счетчик;
знак утверждения типа средств измерений Республики Беларусь;
класс чувствительности к возмущению потока, U0 DO;
класс по давлению воды, МАР 16;
температурный класс в зависимости от исполнения, ТЗО или Т50, или Т90;
класс потери давления, ЛрбЗ;
вес импульсов герконового импульсного выхода для исполнений счетчиков с герконовым датчиком импульсов, 1/imp, 10/imp, 100/imp.
Маркировка счетчиков включает дополнительную информацию, по требованию заказчика или изготовителя:
другая информация по требованию заказчика.

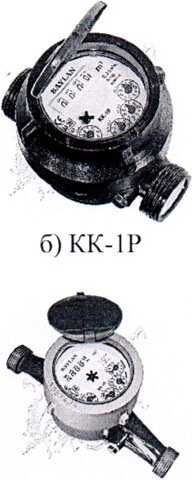

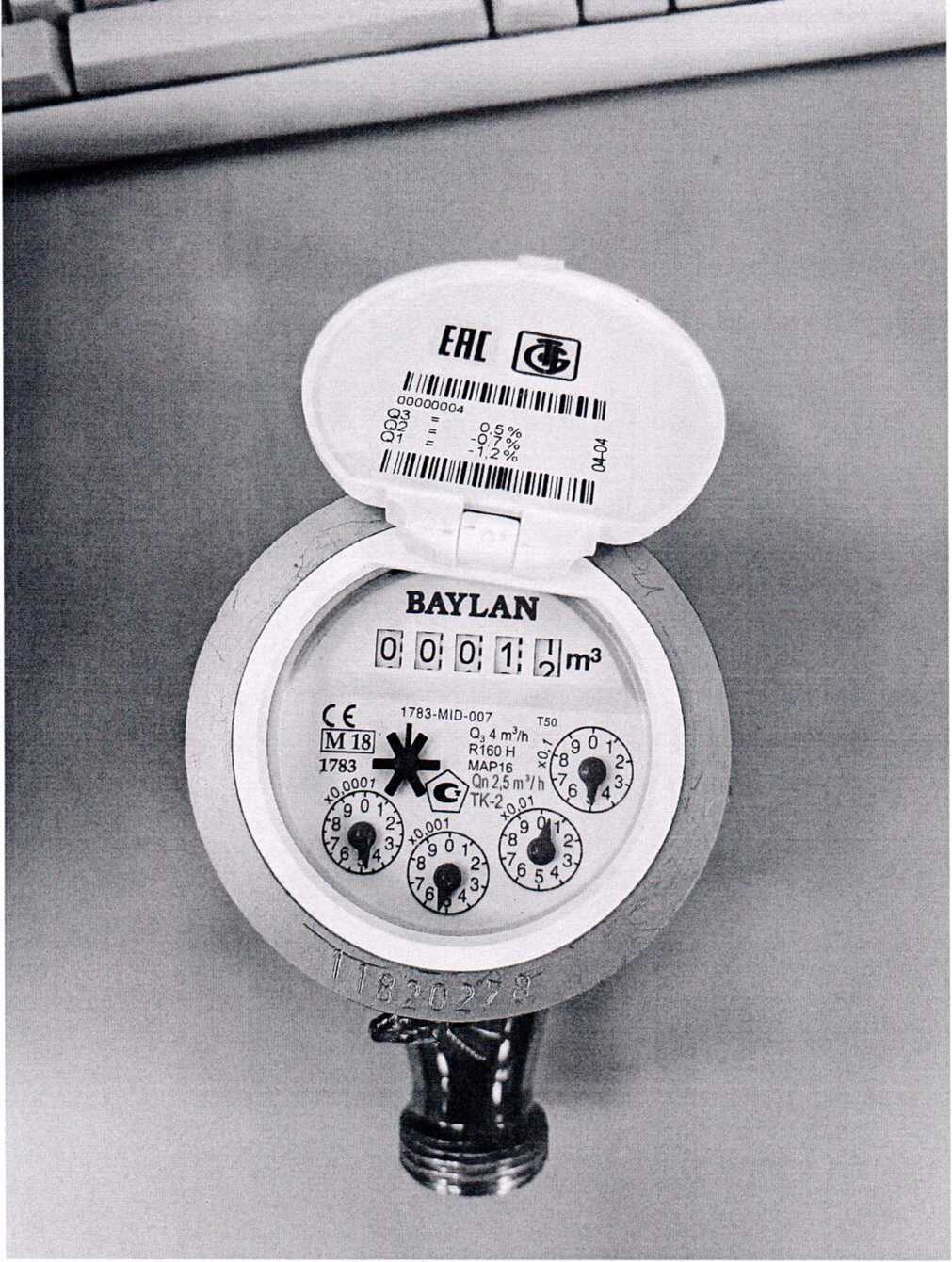

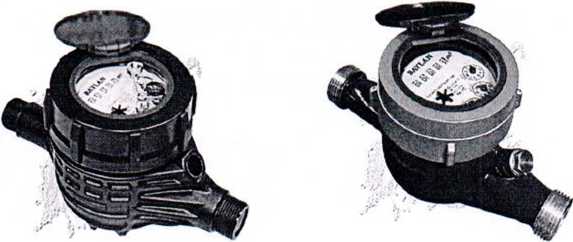

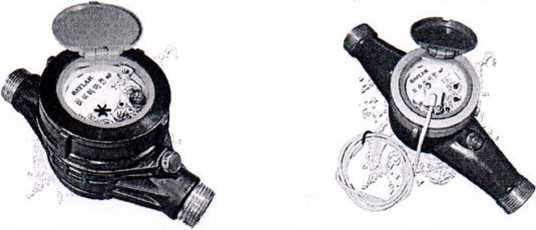

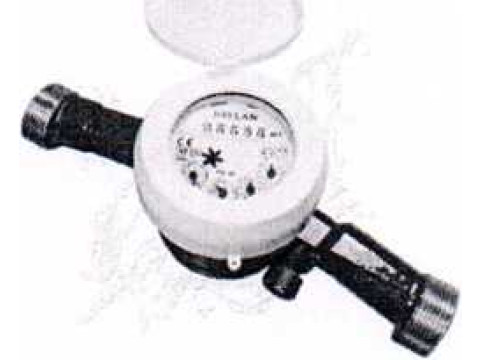

Фотографии общего вида средств измерений представлены в приложении 1.

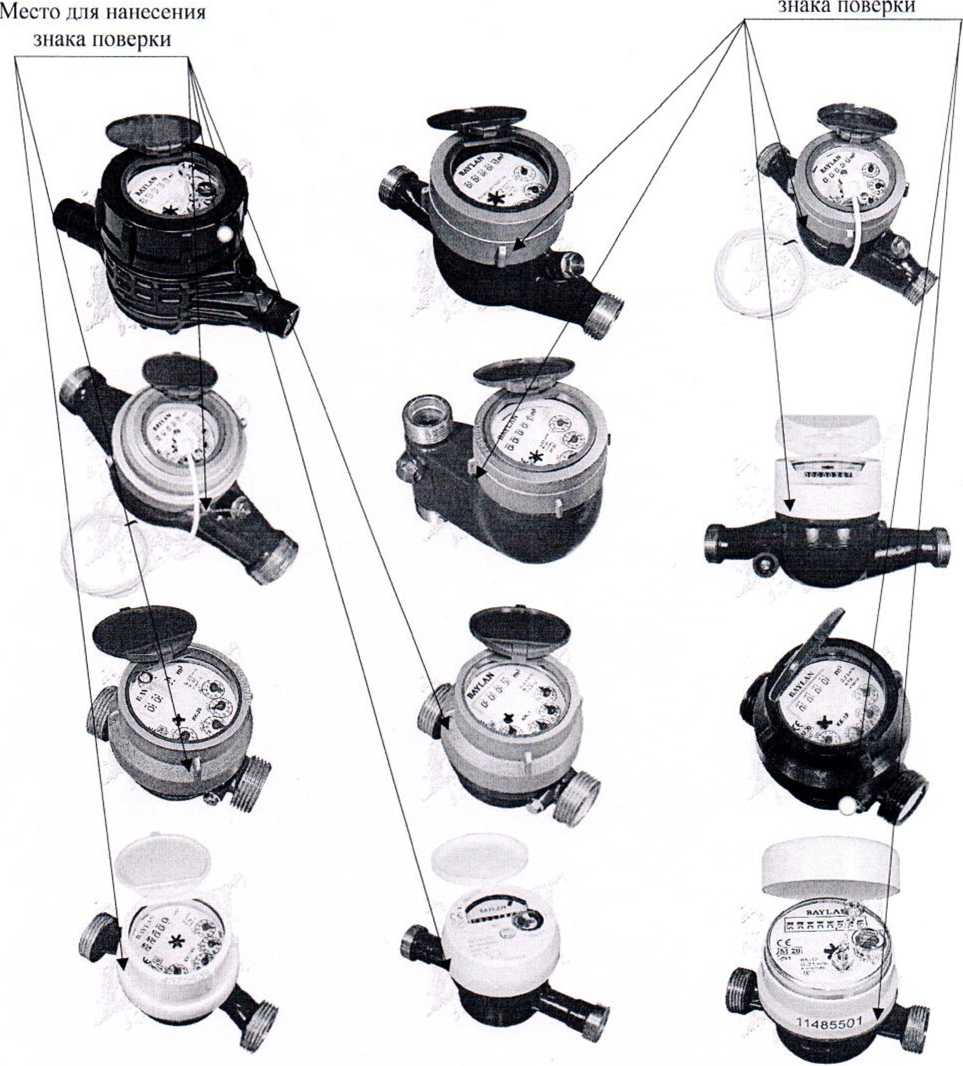

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 1 10.
Таблица 1
|
Наименование |
Значение | ||||||
|
К.К.-1 |
К.К-2 |
К] |
<-3 |
КК-1Р | |||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
15 |
20 |
20 |
15 |
20 |
15 |
20 |
|
1 Тостоянный расход Q3, м3/ч |
2,5 | ||||||
|
11срсходный расход Qi, м 7ч |
0,040 |
0,025 |
0,040 |
0,040 | |||
|
Минимальный расход Q,. м3/ч |
0.025 |
0,0156 |
0,025 |
0.025 | |||
|
Класс точности |
2 по ГОСТ ISO 4064-1-20 |
7 | |||||
|
Пределы допускаемой относительной погрешности, % |
±5 (в диапазоне Qi < Q < Q2) ±2 (в диапазоне Q? < Q < Q4, нри температуре воды < 30 °C) ±3 (в диапазоне Q2 < Q < Qj, при температуре воды > 30 °C) | ||||||
Таблица 2
|
Наименование |
Значение | ||||
|
КК-10 |
КК-11 |
К.К.-12 |
КК-13 | ||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
15 |
20 |
15 |
15 |
20 |
|
Постоянный расход Q3, м3/ч |
2,5 | ||||
|
Переходный расход Q2, м3/ч |
0,025 |
0,025/0,040/0,050 (0,050) |
0.025/0,040/0.050 (0,050) | ||
|
Минимальный расход* Qi, м3/ч |
0,0156 |
0,0156/0,025/ 0.03125 (0.03125) |
0,0156/0,025/ 0,03125 (0,03125) | ||
|
Класс точности |
2 по ГОСТ ISO 4064-1-2017 | ||||
|
Пределы допускаемой относительной погрешности, % |
±5 (в диапазоне Q1 < Q < Q?) ±2 (в диапазоне Q? < Q < Qi, при температуре воды < 30 °C) ±3 (в диапазоне Qi < Q < Qt, при температуре воды > 30 °C) | ||||
* - значение в скобках для сче тчиков, устанавливаемых вертикально (V)
Таблица 3
|
Наименование |
Значение | ||
|
КК-14 |
К.К-15 |
КК-16 | |
|
Номинальный диаметр DN (ГОСТ 28338-89) |
20 |
25 |
32 |
|
Постоянный расход Q3, м3/ч |
4 |
6,3 |
10 |
|
Переходный расход Qi, м7ч |
0,080/(0,064) |
0,0630/0,0504/ 0,0403 |
0,100/0.080/ 0,064 |
|
Минимальный расход* Qi, м3/ч |
0,050/(0,040) |
0,0394/0,0315/ 0.0252 |
0,0625/0,050/ 0,040 |
|
Класс точности |
2 по ГОСТ ISO 4064-1-20 |
7 | |
|
Пределы допускаемой относительной погрешности, % |
±5 (в диапазоне Qi < Q < Q2) ±2 (в диапазоне Q2 < Q < Q4, нри температуре воды < 30 °C) ±3 (в диапазоне Q2 < Q < Q4, при температуре воды > 30 °C) | ||
|
* - значение в скобках для счетчиков, устанавливаемых вертикально (V) | |||
|
Наименование |
Значение | |
|
К.К.-17 |
КК-29 | |
|
Номинальный диаметр DN (ГОСТ 28338-89) |
40 |
15 |
|
11остоянный расход Q;,. м3/ч |
16 |
2,5 |
|
1 (ереходный расход Q2, м3/ч |
0,16/0,128/0,1024 |
0,040/0,032/0,025/ (0,100/0,080/0,0635) |
|
Минимальный расход* Qi, м3/ч |
0,1/0,08/0,064 |
0,025/0,020/0,0156 (0,0625/0,050/0,0397) |
|
Класс точности |
2 по ГОСТ ISO 4064-1-2017 | |
|
Пределы допускаемой относительной погрешности, % |
±5 (в диапазоне Qi < Q < Q2) ±2 (в диапазоне Q2 < Q < Q-ь при температуре воды < 30 °C) ±3 (в диапазоне Q2 < Q < Q4, при температуре воды >30 °C) | |
|
* - значение в скобках для счетчиков, устанавливаемых вертикально (V) | ||
Таблица 5
|
Наименование |
Значение | |||
|
ТК-1С |
ТК-1Р |
TK-1S | ||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
15 |
20 |
20 |
20 |
|
Постоянный расход Q3, м3/ч |
2,5 | |||
|
Переходный расход Q2, м3/ч |
0,040/0,032/ 0,025/ 0,020 (0,1) |
0,080/0,0635/ 0.025/0,020 |
0,025 |
0.040/0,032/ 0.025 |
|
Минимальный расход* Qi, м3/ч |
0,025/0,020/ 0,0156/0,0125 (0,0625) |
0,025/0.020/ 0.0156/ 0,0125 |
0.0156 |
0,025/0,020/ 0,0156 |
|
Класс точности |
2 по ГОСТ ISO 4064-1-2017 | |||
|
11ределы допускаемой относительной погрешности, % |
±5 (в диапазоне Qi < Q < Q2) ±2 (в диапазоне Q2 < Q < Q4. при температуре воды < 30 °C) ±3 (в диапазоне Q2 < Q < Q4, при температуре воды > 30 °C) | |||
* - значение в скобках для счетчиков, устанавливаемых вертикально (V)
|
I Таименование |
Значение | |||
|
ТК-2/ТК-2С |
ТК-2Р |
TK-2S |
тк-зс | |
|
I {оминальный диаметр DN (ГОСТ 28338-89) |
20 |
20 |
20 |
25 |
|
Постоянный расход Q3, м3/ч |
4 |
6,3 | ||
|
Переходный расход Q2, м7ч |
» 0.064/0,0512/ 0,04/0.032 |
0.0512/ 0,04/0,032 |
0,064/0,0512/ 0.04 |
0,1008/ 0,08064/ 0,063/0.0504/ 0,04032 |
|
Минимальный расход Qi, м3/ч |
0,04/0,032/ 0.025/0,02 |
0,032/ 0.025/0.02 |
0,04/0.032/ 0,025 |
0,063/0,0504/ 0,0393/ 0,0315/ 0,0252 |
|
Класс точности |
2 по ГОСТ ISO 4064-1-2017 | |||
|
Пределы допускаемой относительной погрешности, % |
±5 (в диапазоне Q, < Q < Q2) ±2 (в диапазоне Q2 < Q < Q4, при температуре воды < 30 °C) ±3 (в диапазоне Q? < Q < Qt, при температуре воды > 30 °C) | |||
Таблица 7
|
Наименование |
Значение | |||
|
TK-3S |
ТК-4С |
TK.-4S |
ТК-5С | |
|
Поминальный диаметр DN (ГОСТ 28338-89) |
25 |
20 |
15 |
40 |
|
Постоянный расход Q3, м3/ч |
6.3 |
2,5 |
16 | |
|
11срсходный расход Q2, м3/ч |
0,1008/ 0,0806/ 0.0630 |
0.025/0,02/ 0,016 |
0,04/0,032/ 0,025 (0,1) |
0,16 |
|
Минимальный расход* Qi, м3/ч |
0,063/0,0504/ 0,0394 |
0.0156/ 0,0125/0,01 |
0,025/0,02/ 0,0156 (0,0625) |
0,10 |
|
Класс точности |
2 но ГОСТ ISO 4064-1-2017 | |||
|
11рсдслы допускаемой относительной погрешности, % |
±5 (в диапазоне Qi < Q < Q2) ±2 (в диапазоне Q2 < Q < Q4, при температуре воды < 30 °C) ±3 (в диапазоне Q2 < Q < Q4, при температуре воды >30 °C) | |||
|
* - значение в скобках для счетчиков, устанавливаемых вертикально (V) | ||||
|
Наименование |
Значение | ||||
|
TK-5S |
TK-7S |
ТК-7С |
ТК-13С | ||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
40 |
50 |
50 |
15 |
20 |
|
I Тостоянный расход Q',. м3/ч |
16 |
25 |
2,5 | ||
|
Переходный расход Q2, м7ч |
0,2560/0,2048/ 0,1600 |
0,4000/ 0,3200/ 0,2501 |
0.25 |
0,04 |
0.02 |
|
Минимальный расход Qi, м7ч |
0,1600/0,1280/ 0.1000 |
0.2500/ 0,2000/ 0,1563 |
0,15625 |
0.025 |
0,012 |
|
Класс точности |
2 по ГОСТ ISO 4064-1-2017 | ||||
|
1 1рсделы допускаемой относительной погрешности, % |
±5 (в диапазоне Qi < Q < Q2) ±2 (в диапазоне Q? < Q < Q4. при температуре воды < 30 °C) ±3 (в диапазоне Q2 < Q < Qh при температуре воды > 30 °C) | ||||
Таблица 9
|
Наименование |
Значение | |||||
|
TK-13S |
TK-26S |
ТК.-26С |
ТК.-27С | |||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
15 |
20 |
32 |
25 |
32 |
20 |
|
Постоянный расход Q.?, м3/ч |
2,5 |
10 |
2,5 | |||
|
Переходный расход Q2, м3/ч |
0,04/0,032/ 0,025 (0,1) |
0.1600/ 0,1280/ 0,1000 |
0,16/0,128/ 0,1/0.08/ 0,064 |
(0,032) | ||
|
Минимальный расход* Qi, м3/ч |
0,025/0,02/ 0,0156 (0,0625) |
0,1000/ 0,0800/ 0,0625 |
0,1/0,08/ 0,0625/0,05/ 0,04 |
(0,020) | ||
|
Класс точности |
2 по ГОСТ ISO 4064-1-2017 | |||||
|
11ределы допускаемой относительной погрешности, % |
±5 (в диапазоне Qi < Q < Q2) ±2 (в диапазоне Q2 < Q < Q4, при температуре воды < 30 °C) ±3 (в диапазоне Q? < Q < Qi, при температуре воды > 30 °C) | |||||
* - значение в скобках для счетчиков, устанавливаемых вертикально (V)
|
Наименование |
Значение | ||
|
ТК-29С | |||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
15 |
20 | |
|
Постоянный расход Оз, м3/ч |
2,5 |
4 | |
|
Переходный расход Q?, м3/ч |
0,040/0,032/0.025 (0,100) |
0,064/0,051/ 0.040 (0,16) | |
|
Минимальный расход* Qi, м3/ч |
0,025/0,020/0,0156 (0,0625) |
0.040/0.032/ 0,025 (0,1) | |
|
Класс точности |
2 по ГОСТ ISO 4064-1-20 |
7 | |
|
1 Трепелы допускаемой относительной погрешности, % |
±5 (в диапазоне Qi < Q < Q2) ±2 (в диапазоне Q? < Q < Q4, при температуре воды < 30 °C) ±3 (в диапазоне Q2 < Q < Q4, при температуре воды > 30 °C) | ||
|
* - значение в скобках для счетчиков, устанавливаемых вертикально (V) | |||
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблицах 11-20.
Таблица 11
|
Наименование |
Значение | ||||||
|
КК-1 |
КК-2 |
КК-3 |
КК-1Р | ||||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
15 |
20 |
20 |
15 |
20 |
15 |
20 |
|
Максимальный расход Qt, mj/4 |
3,125 | ||||||
|
11озиция установки в трубопроводе |
Горизонтальная (II) | ||||||
|
Температурный класс поГОСТ ISO 4064-1-2017 |
Т50 |
Т90 |
Т50 | ||||
|
Масса, кг, нс более |
0,72 |
0,74 |
0,92 |
0,72 |
0,32 |
0,34 | |
|
Габаритные размеры (ДхЩхВ), мм, нс более |
110x79x84 |
190x79x85 |
110x79x84 |
110x86x85 | |||
|
1 Тередаточный коэффициент, м3/имп (хЮ‘3) |
4,424 |
4.977 |
4,424 | ||||
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | ||||||
|
Емкость счетного механизма, м3 |
9999 |
9999 | |||||
|
Класс чувствительности к возмущениям потока по ГОСТ ISO 4064-1-2017 |
U0/D0 | ||||||
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
Др 63 | ||||||
|
Класс по давлению воды по ГОСТ ISO 4064-1-2017 |
МАР 16 | ||||||
|
Наименование |
Значение | |||
|
КК-1 |
КК-2 |
кк-з |
КК-1Р | |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха. °C; диапазон относительной влажности окружающего воздуха %; диапазон атмосферного давления, к11а. |
от минус 10 до плюс 55 от 30 до 98 от 84 до 107 | |||
|
Размер резьбового соединения |
G3/4 G1 |
G1 |
G3/4 G1 |
G3/4 G1 |
Таблица 12
|
Наименование |
Значение | ||||
|
КК-10 |
КК-11 |
КК-12 |
КК-13 | ||
|
11омипальный диаметр DN (ГОСТ 28338-89) |
15 |
20 |
15 |
15 |
20 |
|
Максимальный расход Q4, м3/ч |
3,125 | ||||
|
Позиция установки в трубопроводе |
Горизонтальная (И) |
Горизонтальная (II)/ Вертикальная (V) | |||
|
Температурный класс поГОСТ ISO 4064-1-2017 |
Т50 |
Т50/Т90 |
Т50/Т90 |
Т50 | |
|
Масса, кг, нс более |
0.89 |
0,58 |
0,54 |
0,88 |
0,95 |
|
Габаритные размеры (ДхЩхВ), мм, нс более |
165x80x99 |
130x75x85 |
110x79x113 |
165x97x113 110x97x113 |
190x97x113 110x97x113 |
|
Передаточный коэффициент, м3/имп (х10‘3) |
18,584 |
20,907 |
7,750/ 20,907 |
2.800 | |
|
Минимальная цена деления счетного механизма, mj |
0,00005 | ||||
|
Емкость счетного механизма, м3 |
99999 |
99999,999 | |||
|
Класс чувствительности к возмущениям потока поГОСТ ISO 4064-1-2017 |
U0/D0 | ||||
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
Др 63 | ||||
|
Класс по давлению воды по ГОСТ ISO 4064-1-2017 |
МАР 16 | ||||
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C; диапазон относительной влажности окружающего воздуха, %; диапазон атмосферного давления, кПа. |
от минус 10 до плюс 55 от 30 до 98 от 84 до 107 | ||||
|
Размер резьбового соединения |
G3/4 |
G1 |
G3/4 |
G3/4 |
G1 |
|
Наименование |
Значение | ||
|
КК-14 |
КК-15 |
КК-16 | |
|
Номинальный диаметр DN (ГОСТ 28338-89) |
20 |
25 |
32 |
|
Максимальный расход Q4, м3/ч |
5,0 |
7,875 |
12,5 |
|
Позиция установки в трубопроводе |
Горизонтальная (I I)/ Вертикальная(V) |
Горизонтальная (П) | |
|
Температурный класс поГОСТ ISO 4064-1-2017 |
Т50/Т90 |
Т50 | |
|
Масса, кг. нс более |
0.57 |
1,52 |
1,75 |
|
Габаритные размеры (ДхЩхВ), мм, не более |
130x75x85 |
260x95x108 |
260x95x108 |
|
Передаточный коэффициент, м3/имп (х10'3) |
5,600 |
2,811 |
2,335 |
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | ||
|
Емкость счетного механизма, м3 |
99999 | ||
|
Класс чувствительности к возмущениям потока по ГОСТ ISO 4064-1-2017 |
U0/D0 | ||
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
Др 63 | ||
|
Класс по давлению воды по ГОСТ ISO 4064-1-2017 |
МАР 16 | ||
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C; диапазон относительной влажности окружающего воздуха, %; диапазон атмосферного давления, кПа. |
от минус 10 до плюс 55 от 30 до 98 от 84 до 107 | ||
|
Размер резьбового соединения |
G1 |
G1 1/4 |
G1 1/2 |
Таблица 14
|
Наименование |
Значение | |
|
КК-17 |
КК-29 | |
|
11оминальный диаметр DN (ГОСТ 28338-89) |
40 |
15 |
|
Максимальный расход Q4, м3/ч |
20,0 |
3,125 |
|
Позиция установки в трубопроводе |
Горизонтальная(П) |
Горизонтальная (Н)/ Вертикальная(V) |
|
Температурный класс по ГОСТ ISO 4064-1-2017 |
Т50 |
Т50/Т90 |
|
Масса, кг, не более |
2,40 |
0.45 |
|
Габаритные размеры (ДхЩхВ), мм, нс более |
300x95x119 |
110x78x82 |
|
Передаточный коэффициент, м3/имп (хЮ'3) |
0,940 |
18,690 |
|
Наименование |
Значение | |
|
КК-17 |
КК-29 | |
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | |
|
Емкость счетного механизма. м? |
99999 |
99999.999 |
|
Класс чувствительности к возмущениям потока но ГОСТ ISO 4064-1-2017 |
U0/D0 | |
|
Класс потери давления но ГОСТ ISO 4064-1-2017 |
Др 63 | |
|
Класс по давлению воды по ГОСТ ISO 4064-1-2017 |
МАР 16 | |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C; диапазон относительной влажности окружающего воздуха, %; диапазон атмосферного давления, кПа. |
от минус 10 до плюс 55 от 30 до 98 от 84 до 107 | |
|
Размер резьбового соединения |
G2 |
G3/4 |
Таблица 15
|
Наименование |
Значение | |||
|
ТК-1С |
ТК-1Р |
TK-1S | ||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
15 |
20 |
20 |
20 |
|
Максимальный расход Q4, м3/ч |
3,125 | |||
|
11озиция установки в трубопроводе |
Горизонтальная (Н)/ Вертикальная (V) |
Горизонтальная (II) | ||
|
Температурный класс по ГОСТ ISO 4064-1-2017 |
Т50 |
Т90 | ||
|
Масса, кг, не более |
1,31 |
1,38 |
0,80 |
1.38 |
|
Габаритные размеры (ДхЩхВ), мм, нс более |
190x93x113 |
190x33x116 |
190x101x120 |
190x93x109 |
|
Передаточный коэффициент, м3/имп (хКГ) |
66,666 |
6,637 |
66.666 | |
|
Минимальная цена деления счетного механизма, м3 |
0.00005 | |||
|
Емкость счетного механизма, mj |
99999 | |||
|
Класс чувствительности к возмущениям потока по ГОСТ ISO 4064-1-2017 |
U0/D0 | |||
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
Др 63 | |||
|
Наименование |
Значение | ||
|
ТК-1С |
ТК-1Р |
TK-1S | |
|
Класс по давлению воды по ГОСТ ISO 4064-1-2017 |
МАР 16 | ||
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха. °C; диапазон относительной влажности окружающего воздуха, %; диапазон атмосферного давления, кПа. |
от минус 10 до плюс 55 от 30 до 98 от 84 до 107 | ||
|
Размер резьбового соединения |
G3/4 |
G1 | |
Таблица 16
|
Наименование |
Значение | |||
|
ТК-2/ТК-2С |
ТК-2Р |
TK-2S |
ТК-ЗС | |
|
Номинальный диаметр DN (ГОСТ 28338-89) |
20 |
20 |
20 |
25 |
|
Максимальный расход Q4, м3/ч |
5,0 |
7.875 | ||
|
Позиция установки в трубопроводе |
Горизонтальная (II) | |||
|
Температурный класс по ГОСТ ISO 4064-1-2017 |
Т50 |
Т90 |
Т50 | |
|
Масса, кг. не более |
1,24 |
0,74 |
1,21 |
1,93 |
|
Габаритные размеры (ДхЩхВ), мм, нс более |
190x95x110 |
190x101x118 |
190x93x111 |
260x92x124 |
|
Передаточный коэффициент, м3/имп (хЮ’Д |
4,266 |
2,811 | ||
|
Минимальная цепа деления счетного механизма, м3 |
0,00005 | |||
|
Емкость счетного механизма, м3 |
99999 | |||
|
Класс чувствительности к возмущениям потока по ГОСТ ISO 4064-1-2017 |
U0/D0 | |||
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
АР 63 | |||
|
Наименование |
Значение | |||
|
ТК-2/ТК-2С |
ТК-2Р |
TK-2S |
ТК-ЗС | |
|
Класс по давлению волы по ГОСТ ISO 4064-1-2017 |
МАР 16 | |||
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха. °C; диапазон относительной влажности окружающего воздуха, %; диапазон атмосферного давления, кПа. |
от минус 10 до плюс 55 от 30 до 98 от 84 до 107 | |||
|
Размер резьбового соединения |
G1 |
G1 |
G1 |
G1 1/4 |
Таблица 17
|
Наименование |
Значение | |||
|
TK-3S |
ТК-4С |
TK-4S |
ТК-5С | |
|
Номинальный диаметр DN (ГОСТ 28338-89) |
20 |
15 |
15 |
40 |
|
Максимальный расход Од, м7ч |
7,875 |
3,125 |
20,0 | |
|
Позиция установки в трубопроводе |
Горизонтальная (Н) |
Горизонтальная (Н)/ Вертикальная (V) |
Горизонтальная (И) | |
|
Температурный класс по ГОСТ ISO 4064-1-2017 |
Т90 |
Т50 |
Т90 |
Т50 |
|
Масса, кг, не более |
2,01 |
1,39 |
1,39 |
4,30 |
|
Габаритные размеры (ДхЩхВ), мм, нс более |
260x93x122 |
165x96x117 |
165x96x118 |
300x135x148 |
|
Передаточный коэффициент, м3/имп (хЮ'О |
2,811 |
5,236 |
0.940 | |
|
Минимальная цена деления счетного механизма, mj |
0,00005 | |||
|
Емкость з счетного механизма, м |
99999 | |||
|
Класс чувствительности к возмущениям потока по ГОСТ ISO 4064-1-2017 |
U0/D0 | |||
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
Ар 63 | |||
|
11аимснование |
Значение | |||
|
TK-3S |
ТК-4С |
TK-4S |
ТК-5С | |
|
Класс по давлению воды по ГОСТ ISO 4064-1-2017 |
МАР 16 | |||
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C; диапазон относительной влажности окружающего воздуха, %; диапазон атмосферного давления, кПа. |
от минус 10 до плюс 55 от 30 до 98 от 84 до 107 | |||
|
Размер резьбового соединения |
G1 1/4 |
G3/4 |
G3/4 |
G2 |
Таблица 18
|
Наименование |
Значение | ||||
|
TK-5S |
TK-7S |
ТК-7С |
ТК-13С | ||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
40 |
50 |
50 |
15 |
20 |
|
Максимальный расход Q4, м3/ч |
20,0 |
31,25 |
3,125 | ||
|
Позиция установки в трубопроводе |
Горизонтальная (II) | ||||
|
Температурный класс по ГОСТ ISO 4064-1-2017 |
Т90 |
Т50 | |||
|
Масса, кг, не более |
4,33 |
5,16 |
5,16 |
0,71 |
0,72 |
|
Габаритные размеры (ДхЩхВ), мм, не более |
300x135x148 |
300x142x154 350x159x184 |
300x142x154 350x159x184 |
110x80x88 | |
|
Передаточный коэффициент, м7имп (хЮ'Э |
0,940 |
5,600 |
20,907 | ||
|
Минимальная цена деления счетного з механизма, м’ |
0,00005 | ||||
|
Емкость счетного механизма, м3 |
99999 | ||||
|
Класс чувствительности к возмущениям потока по ГОСТ ISO 4064-1-2017 |
U0/D0 | ||||
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
Ар 63 | ||||
|
11аименование |
Значение | ||
|
TK-5S |
TK-7S ТК-7С |
ТК-13С | |
|
Класс по давлению воды ио ГОСТ ISO 4064-1-2017 |
MAP 16 | ||
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C; диапазон относительной влажности окружающего воздуха, %; диапазон атмосферного давления. к11а. |
от минус 10 до плюс 55 от 30 до 98 от 84 до 107 | ||
|
Размер резьбового соединения |
G2 |
G2 1/2 |
G3/4 G1 |
Таблица 19
|
Наименование |
Значение | |||||
|
TK-13S |
TK-26S |
ТК-26С |
ТК-27С | |||
|
Поминальный диаметр DN (ГОСТ 28338-89) |
15 |
20 |
32 |
25 |
32 |
20 |
|
Максимальный расход Q4, м3/ч |
3,125 |
12,5 |
3,125 | |||
|
Позиция установки в трубопроводе |
Горизонтальная (Н)/ Вертикальная (V) |
Горизонтальная(Н) |
Вертикаль пая (V) | |||
|
Температурный класс по ГОСТ ISO 4064-1-2017 |
Т90 |
Т90 |
Т50 | |||
|
Масса, кг, нс более |
0,83 |
0,86 |
2,23 |
2,21 |
2,26 |
1,55 |
|
Габаритные размеры (ДхЩхВ), мм, не более |
110x80x88 130x80x88 |
260x100х 124 |
92х260х 120 |
92х260х 124 |
105x93x140 | |
|
Передаточный коэффициент, м7имп (хЮ'О |
20,907 |
2,335 |
6,637 | |||
|
Минимальная цепа деления счетного з механизма, м |
0,00005 | |||||
|
Емкость счетного механизма, м3 |
99999 | |||||
|
Класс чувствительности к возмущениям потока по ГОСТ ISO 4064-1-2017 |
U0/D0 | |||||
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
Ар 63 | |||||
|
Наименование |
Значение | |||||
|
TK-13S |
TK-26S |
ТК-26С |
ТК-27С | |||
|
Класс по давлению воды но ГОСТ ISO 4064-1-2017 |
МАР 16 | |||||
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C; диапазон относительной влажности окружающего воздуха, %; диапазон атмосферного давления, кПа. |
от минус 10 до плюс 55 от 30 до 98 от 84 до 107 | |||||
|
Размер резьбового соединения |
G3/4 |
G1 |
G1 1/2 |
G1 1/4 |
G1 1/2 |
G1 |
Таблица 20
|
Наименование |
Значение | ||
|
Т] |
К-29С | ||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
15 |
20 | |
|
Максимальный расход Q4, м3/ч |
3,125 |
5,000 | |
|
Позиция установки в трубопроводе |
Горизонтальная (И)/ Вертикальная (V) | ||
|
Температурный класс по ГОСТ ISO 4064-1-2017 |
Т50 | ||
|
Масса, кг, не более |
0,93 |
1,00 | |
|
Габари тные размеры (ДхЩхВ), мм, не более |
165x80x116 190x80x116 |
190x80x116 | |
|
Передаточный коэффициент, м3/имп (хЮ'О |
18,690 | ||
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | ||
|
Емкость счетного з механизма, м |
99999/ 99999,999 | ||
|
Класс чувствительности к возмущениям потока по ГОСТ ISO 4064-1-2017 |
U0/D0 | ||
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
Др 63 | ||
|
Наименование |
Значение | |
|
ТК-29С | ||
|
Класс но давлению воды по ГОСТ ISO 4064-1-2017 |
МАР 16 | |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C; диапазон относительной влажности окружающего воздуха, %; диапазон атмосферного давления, кПа. |
от минус 10 до плюс 55 от 30 до 98 от 84 до 107 | |
|
Размер резьбового соединения |
G3/4 |
G1 |
Комплектность
Таблица 21
|
Наименование |
Количество |
|
Счетчики холодной и горячей воды крыльчатый КК, ТК |
1 |
|
комплект монтажных деталей* |
1 |
|
Паспорт |
1 |
|
Упаковка |
1 |
*Поставлястся в соответствии с заказом
Место нанесения знака утверждения чипа средств измерений: знак утверждения типа средств измерений наносится на крышку показывающего устройства или показывающее устройство и/или на паспорт счетчика.
Поверка осуществляется по СТБ 8046-2022 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной воды и горячей воды. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
техническая документация «BAYLAN OLQU ALETLERI SAN. VE TIC. LTD. §TI.»;
ТОСТ ISO 4064-1-2017 «Счетчики холодной и горячей воды. Часть 1. Метрологические и технические требования»;
ГОСТ ISO 4064-2-2017 «Счетчики холодной и горячей воды. Часть 2. Методы испытаний».
методику поверки:
СТБ 8046-2022 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной и горячей воды. Методика поверки».
Перечень средств поверки: представлен в таблице 22.
Таблица 22
Наименование и тип средств поверки
Термогигрометр UNITESS TI IB 1
Установка поверочная для счетчиков воды______
Гидравлический пресс__ ______ __ _____ _____ ____
Манометр показывающий____
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характерис тик ус тановок с требуемой точностью.
Идентификация программного обеспечения: программное обеспечение отсутствует .
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики холодной и горячей воды крыльчатые КК, ГК соответствуют требованиям технической документации «BAYLAN OLQU ALETLERI SAN. VE TIC. LTD. §ТЕ», ГОСТ ISO 4064-1-2017, ГОСТ ISO 4064-2-2017.
I Гроизводитель средеi в измерений
«BAYLAN OLQU ALETLERI SAN. VE TIC. LTD. $TI.», Турция
Ataturk Organize San. Bolgcsi 10032 Sok. No: 16, 35620 Qigli, IZMIR, Турция
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 3 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений
г) КК-3
в) КК-2
ж) КК-12
д) КК-10
и) КК-14
к) КК-15, КК-16, КК-17
Рисунок 1.1- Фотографии общего вида счетчиков холодной и горячей воды крыльчатых КК (изображение носит иллюстративный характер)
л) КК-29
а)ТК-1Р б) ГК-IC, ТК-IS
в) ГК-2, ТК-2С, TK-2S
г) ТК-2Р
ж) ТК-5С, TK-5S
д) ТК-ЗС, TK-3S
з) ТК-7С, TK-7S
с) ТК-4С, TK-4S
и) ТК-13С. TK-13S
к) TK-26S, ТК-26С
л) ТК-27С
м) ТК-29С
Рисунок 1.2 - Фотографии общего вида счетчиков холодной и горячей воды крыльчатых ТК (изображение носит иллюстративный характер)
Рисунок 1.3 - Фотографии маркировки счетчиков (изображение носит иллюстративный характер)
11риложснис 2
(обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
Смотрите также
