Счетчики воды крыльчатые МИ-СВХ15, МИ-СВХ15и, МИ-СВГ15, МИ-СВГ15и

Назначение

Счетчики воды крыльчатые предназначены для измерения объема питьевой воды по ГОСТ 2874-82 или объема воды в системах горячего водоснабжения, в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства, протекающей по трубопроводу при температуре до плюс 40 °C (для счетчиков МИ-СВХ15, МИ-СВХ15и) и от плюс 40 °C до плюс 90 °C (для счетчиков МИ-СВГ15, МИ-СВГ15и) и давлении не более 1,6 МПа.

Описание

Принцип работы счетчика основан на преобразовании числа оборотов крыльчатки в значения объема воды, протекающей через счетчик.

Конструктивно счетчик состоит из герметичного корпуса, в котором вращается крыльчатка. Момент вращения крыльчатки посредством магнитной муфты передается на масштабирующий редуктор счетного механизма. Счетный механизм имеет восемь барабанных и один стрелочный указатель для индикации измеренного объема воды. На шкале счетчика имеется сигнальная звездочка, обеспечивающая повышенную разрешающую способность счетчика при электронном считывании информации.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диаметр условного прохода, мм

2 Объемный расход воды, м3/ч МИ-СВХ15(и) МИ-СВГ15(и)

наименьший, Qmin                   0 03

переходный, Qt.............................................................0.12

номинальный, Qn                   1.5

наибольший, Qmax........................................................3.0

3 Пределы допускаемой относительной погрешности диапазоне объемных расходов, %

МИ-СВХ15(и) ±5

МИ-СВГ15(и) ±5 ±3

- ОТ Qmin ДО Qt

- ОТ Qt ДО Qmax

4 Потеря давления при наибольшем

расходе, МПа, не более,

5 Емкость счетного механизма, м3...............................................99999.9999

6 Масса, кг, не более,

7 Средняя наработка на отказ, ч............................... 100000

8 Средний срок службы, лет, не менее,

9 Порог чувствительности, м3/ч

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на лицевую поверхность шкалы счетного механизма методом сеткографии и на паспорт типографским способом.

Комплектность

Поверка

Поверка счетчиков осуществляется в соответсвии с методикой поверки счетчиков МП.МН         99.

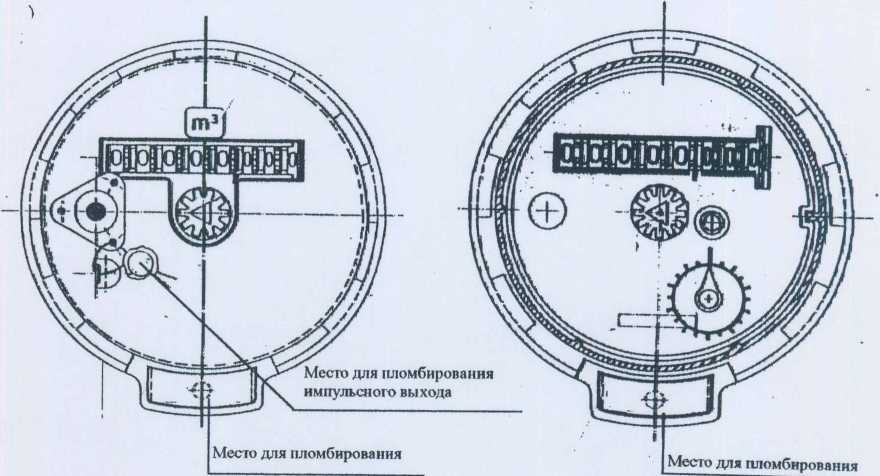

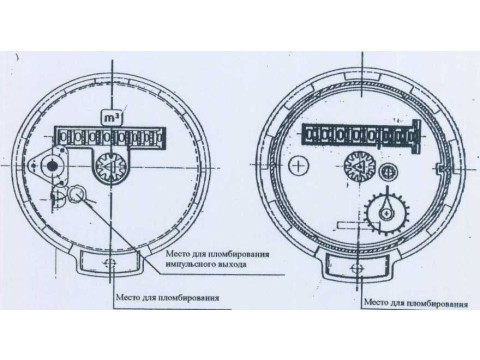

Место пломбирования счетчиков указано на рисунке 1. Навесная пломба закрепляется на проволоке, проходящей через отверстие в пломбировочном кольце. Оттиск поверительного клейма наносится в паспорте счетчика. Межповерочный интервал - 2 года.

Рисунок 1.

Нормативные документы

ТУ РБ 37438375.005-99. «Счетчики воды крыльчатые МИ-СВХ15, МИ-СВГ15, МИ-СВХ15и, МИ-СВПби Технические условия», ГОСТ 6019-83, ГОСТ 12997-84, ГОСТ 15150-69.

Заключение

Счетчики воды крыльчатые МИ-СВХ15, МИ=СВГ15, МИ~СВХ15и, МИ-СВПби соответствуют требованиям ТУ РБ 37438375.005-99, ГОСТ 6019-83, ГОСТ 12997-84, ГОСТ 15150-69.
