Вибропреобразователи DVA 1125, DVA 1213, DVA 1213.1, DVA 1214
| Номер в ГРСИ РФ: | РБ 03 06 5990 16 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | ООО НПП "ТИК", г. Пермь |
|
Описание типа РБ 03 06 5990 16 [2016-09-23]
rb-03-06-5990-16_2016-09-23.pdf
|
Скачать |
Вибропреобразователи DVA 1125, DVA 1213, DVA 1213.1, DVA 1214 (далее вибропреобразователи) предназначены для измерения виброускорения и виброскорости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5990 16 |
| Наименование | Вибропреобразователи DVA 1125, DVA 1213, DVA 1213.1, DVA 1214 |
| Год регистрации | 2016 |
| Номер сертификата | 10373 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2018-05-14 |
| Получатель сертификата | ООО НПП "ТИК", г. Пермь, Россия (RU) |
Производитель / Заявитель
ООО НПП "ТИК"
Адрес: ул. Мари Загуменных, д. 14 "А", г. Пермь, 614067
Контакты: (342)213-55-01, (342)213-55-51
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1873-88, ИМБР.433642.019 МП (2011 г.). |
Поверители
Скачать
|
Описание типа РБ 03 06 5990 16 [2016-09-23]
rb-03-06-5990-16_2016-09-23.pdf
|
Скачать |
Описание типа
Назначение
Вибропреобразователи DVA 1125, DVA 1213, DVA 1213.1, DVA 1214 (далее вибропреобразователи) предназначены для измерения виброускорения и виброскорости.
Описание
Вибропреобразователи представляют собой пьезоэлектрический акселерометр инерционного типа с встроенным или выносным усилителем заряда.
Принцип действия акселерометра основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезо электрической пластине, пропорционального ускорению, воздействующему на акселерометр. Усилитель заряда служит для преобразования выходного сигнала акселерометра в электрический сигнал по напряжению или по току (ог 4 до 20 мА).
Модели вибропреобразователей отличаются количеством измерительных осей, измеряемой характеристикой вибрации, типом выходного сигнала, типом усилителя и типом крепления. Каждая модель имеет модификации, отличающиеся диапазоном измерения, диаметром крепежной шпильки и наличием взрывозащиты.
Вибропреобразователи DVA 1125 предназначены для измерения амплитуды киброускорения. Вибропреобразователи DVA 1213, DVA 1213.1 и DVA 1214 предназначены для измерения СКЗ виброскорости.
В зависимости от условий эксплуатации модели вибропреобразователей выпускаются в двух исполнениях.
Вибропреобразователи DVA 1213 могут иметь маркировку взрывозащиты !ExibllCT5.

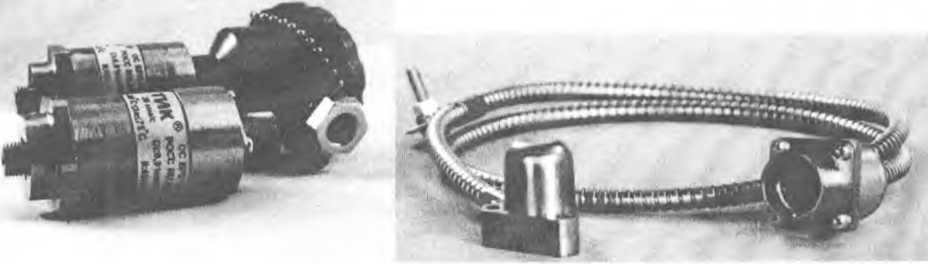

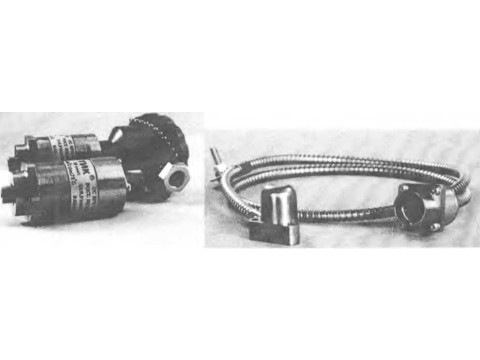

Внешний вид вибропреобразователей DVA 1125, DVA 1213, DVA 1213.1, DVA 1214 приведен на рисунке 1.
Рисунок I - Внешний вид вибропреобразователей DVA I12.VDYA 1213. DVA 1213.1. DVA 1214
енерзльный директор
Технические характеристики
|
Диапазоны измерения амплитуды виброускорения, мАГ |
от 0,1 до 10; от 0,1 до 30; от 0,2 до 100; от 0,4 до 200; от 0,5 до 300; от 1,0 до 500; от 2,0 до 1000 |
|
Диапазоны измерения СКЗ виброскорости, .мм/с |
от 0,05 до 1; от 0,1 до 3; от 0,3 до 10; от 1,0 до 20; от 1,0 до 30; от 2,0 до 50; от 3,0 до 100 |
|
Диапазоны рабочих частот для вибропреобразователей, Гц: DVA 1213. DVA 1213.1. DVA 1214 DVA 1125 |
от 2 до 1000; от 10 до 1000 от 2 до 10000; от 10 до 10000 |
|
Номинальные коэффициенты преобразования на базовой частоте 80 Гц для вибропреобразователей: DVA 1213, DVA 1213.1. DVA 1214, мА/(мм-с'') DVA 1125. мВ/(м-с’2) |
16; 5,33; 1,6; 0.8; 0,53; 0,32; 0,16 200; 66,7; 20; 10; 6.67; 4; 2 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±6 |
|
Относительный коэффициент поперечного преобразования, %, более |
±5 |
|
Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %, не более |
±6 |
Неравномерность амплитудно-частотной характеристики в рабочем диапазоне частот от 2 до 1000 Гц, %, не более: в диапазоне частот от 2 до 5 Гц и от 500 до 1000 Гц в диапазоне частот от 5 до 500 Гц
Неравномерность амплитудно-частотной характеристики в рабочем диапазоне частот от 10 до 1000 Гц, %, не более:
в диапазоне частот от 10 до 20 Гц и
от 500 до 1000 Гц
в диапазоне частот от 20 до 500 Гц
Неравномерность амплитудно-частотной характеристики для вибропреобр; теля DVA 1125 в диапазонах частот от 2
1 ьныи
1ТОр
±10
плюс 10; минус 20
±10
плюс 10; минус 20
±10
до 10000 Гц, %, не более
I от 10
Отклонение коэффициента преобразования в диапазоне рабочих температур, %, не более: для вибропреобразователей исполнения 1 ±3
для вибропреобразователей исполнения 2 ±3
Условия эксплуатации:
диапазоны рабочих температур, °C: исполнение 1 исполнение 2
от минус 40 до 75
от минус 60 до 75
Габаритные размеры вибропреобразователей, мм, не более:
DVA 1213
DVA 1213.1
DVA 1214-датчик
D V А 1214-усилитель
DVA 1125
0 32 х 81
70 х 55 х 118
0 39,25 х 38
30 х 30х 58
0 39,25 х 38
Масса, кг, не более:
DVA 1213
DVA 1213.1
DVA 1214, DVA 1125
0,2
0,24
0,25
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность
Для вибропреобразователей DVA 1213, 1213.1
|
Наименование и условное обозначение |
Кол-во |
Примечание |
|
Вибропреобразователь DVA 1213, 1213.1 |
1 шт. | |
|
Зажим ЗБХ |
1 шт. | |
|
Магнит |
1 шт. |
По согласованию с заказчиком |
|
* Кабель с металлорукавом |
1 шт. |
По согласованию с заказчиком |
|
Розетка кабельная 2РМТ14Г4В1В1 |
1 шт. |
Для DVA 1213 |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
На партию 20 шт. и менее, поставляемых в один адрес |
|
Разрешение на применение |
1 экз. |
Копия |
|
Сертификат соответствия |
1 экз. |
Копия |
|
Свидетельство об утверждении типа средств измерений |
1 экз. |
Копия |
Для вибропреобразователей моделедДДДА 1214, 1125
|
, ’^именование и условное обозц;{#$^|^ноё |
Примечание | |
|
ВибрЬпреобразователь DVA 121^Г,1^ | ||
|
Зажим ЗБХ «и»® Л ........................ ИД» в |
₽■« Цй'.З1 S' ik Ч i <Т агЖ Js 1 яп |
Л
й
|
Кабель соединительный* |
1 шт. |
Длина кабеля по согласованию с заказчиком |
|
Винт М4х20 |
3 шт. | |
|
Комплект ремонтных частей |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
На партию 20 шт. и менее, поставляемых в один адрес |
|
Разрешение на применение |
1 экз. |
Копия |
|
Сертификат соответствия |
1 экз. |
Копия |
|
Свидетельство об утверждении типа средств измерений |
1 экз. |
Копия |
Поверка
осуществляется по ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями»
Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 2070-90.
Сведения о методах измерений
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные документы
1. Технические условия ТУ 4277-032-12036948-2012.
2. Рекомендация «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10’1 -« 2104 Гц» МИ 2070-90
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
