Вибропреобразователи МВ-43ВА

Назначение

Вибропреобразователи МВ-43ВА предназначены для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта при непрерывном и долговременный контроле вибрационного состояния машин и механизмов в процессе их эксплуатации в энергетике, машиностроении и других отраслях промышленности и науки.

Описание

Принцип действия вибропреобразователя МВ-43ВА (далее МВ-43ВА) основан на прямом пьезоэлектрическом эффекте. При вибрации объекта, на котором жестко закреплен МВ-43ВА, сила инерции груза действует на блок пьезоэлементов, который генерирует электрический заряд, пропорциональный амплитуде виброускорения объекта.

МВ-43ВА состоит из вибропреобразователя и жгута. Чувствительный элемент вибропреобразователя состоит из блока пьезоэлементов, электрически изолированного от основания вибропреобразователя изоляционными шайбами, и прижатого к нему гайкой груза с обоймой. Регулировка коэффициента преобразования осуществляется путем изменения массы обоймы. Крышка преобразователя соединяется с основанием при помощи сварки. К корпусу приварена вилка, которая представляет собой вакуумплотное металлостеклянное соединение.

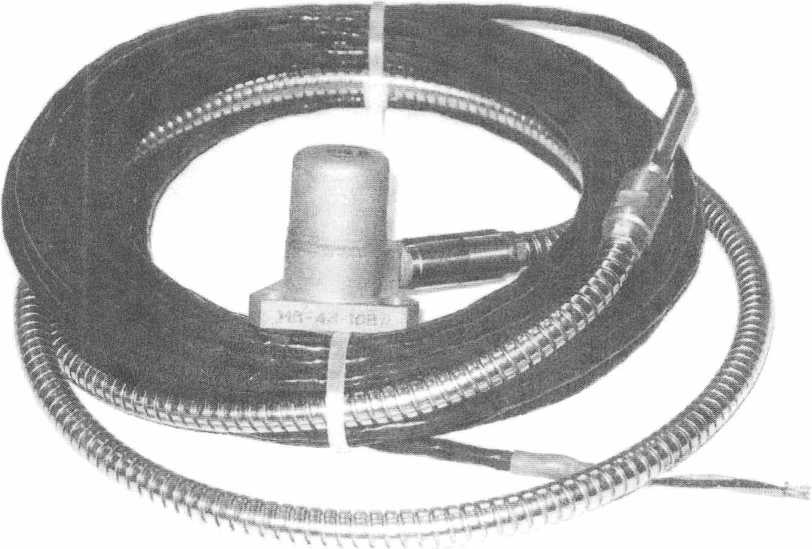

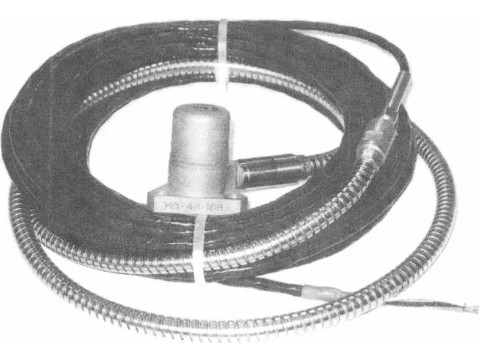

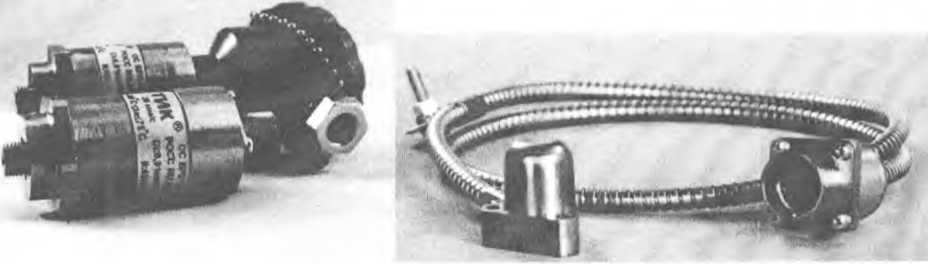

Жгут МВ-43ВА выполнен из антивибрационного двухпроводного экранированного кабеля частично помещенного в нержавеющий антивандального металлорукав, неразъемно соединен с корпусом и заканчивается сигнальными выводами и выводом экранирующей оплетки. Внешний вид приведён на рисунке 1.

МВ-43ВА разработан в модификациях, отличающихся значением коэффициента преобразования, диапазоном частот, длиной жгута и защитного металлорукава.

Степень защиты МВ-43ВА по ГОСТ 14254 - IP-67.

Технические характеристики

Номинальное значение коэффициента преобразования. пКл/(м- с'*) (пКл/g):

МВ-43-ЮВА......................     10.0(98,1);

МВ-43-25ВА................................................................................ 25.0 (245.2).

Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения на базовой частоте. %............................ -5.0.

Диапазон амплитуд преобразуемых виброускорений, м/с*

МВ-43-ЮВА.............'................'............................................. от 0.1 до 3(Ю0,0;

МВ-43-25ВА........................................................................... от 0,1 до 2000.0.

Нелинейность амплитудной характеристики в диапазоне амплитуд преобразуемых виброускорений, %.......................................   -3.0.

Неравномерность амплитудно-частотной характеристики в диапазоне частот преобразуемых виброускорений,%:

МВ-43-ЮВА в диапазоне частот от I до 10 000 Гц....................................... t 10.0;

МВ-43-25ВА в диапазоне частот от 1 до 5 000 Гц....................................... ± 10.0.

Относительный коэффициент поперечного преобразования, %, не более

Частота установочного резонанса. кГц, не .менее,

МВ-43-ЮВА

МВ-43-25ВА

Час тота поперечного резонанса. кГц, не менее МВ-43-ЮВА

МВ-43-25ВА

Резонансная частота крышки корпуса. кГц, не менее

Коэффициент влияния деформации основания при основном креплении, (м-с‘“)/(мкм-м''), не более

Коэффициент влияния магнитного поля (м-с'“)/(А-м'1), не более...............   210''.

Электрическая емкость со жгутом в нормальных условиях, пФ:

МВ-43-10ВА..............'.........................'............................. от 4000,0 до 7000.0;

МВ-43-25ВА...................................................................... от 4000.0 до 8000,0.

Электрическая прочность изоляции, В, не менее:

в нормальных условиях...................   500,0;

при повышенной влажности...................................................................... 300.0.

Электрическое сопротивление изоляции. МОм, не менее:

в нормальных условиях.............................................................................. 100.0;

в условиях повышенной температуры....................................................... 20.0;

в условиях повышенной влажности.......................................................... 5.0.

Пределы допускаемых отклонений коэффициентов преобразования о г действительных значений, вызванных изменением температуры окружающей среды. % в диапазоне температур;

от .минус 60 °C до 20 °C............................................................................ -10,0;

от 20 °C до 150 °C

от 20 °C до 250 °C

Масса прибора без жгута, кг, не более

Габаритные размеры, мм, не более:

диаметр крышки

диаметр основания

Высота

МВ-43-ЮВА

МВ-43-25ВА

Средняя наработка на отказ, ч........................................................................ 50000.0.

Средний срок службы, лет.........................................................

Условия эксплуатации

температура окружающей среды, °C........................................... от минус 60,0 до 250,0;

относительная влажность окружающей среды при температуре 35 °C. %................ до 98.0;

атмосферное давление. кПа........................................................ не регламентируется:

вибрация в диапазоне частот от 1.0 Гц до 10000,0 Гц при ускорении...... до 3000 м-с2 (= 300 g);

механические удары многократного действия с ударным ускорением....... до 150 м/с2 (= 15 g).

Герметичность соответствует 7 классу по ОСТ 1 80396-79. Степень защиты корпуса вибропреобразователя и оболочки присоединительного кабеля от проникновения воды - 1Р67 по ГОСТ 14254-96.

Допускается эксплуатация в условиях воздействия пыли, воды, специальных сред (масел, смазок на основе нефтепродуктов, топлива на основе нефтепродуктов, дегазирующих, дезинфицирующих, стерилизующих растворов).

Знак утверждения типа

Наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом.

Комплектность

Комплектность прибора представлена в таблице 1

Поверка

Осуществляется по ГОСТ Р 8.669—2009 «ГСП Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Основные средства поверки: рабочий эталон параметров вибрации 2 разряда по ГОСТ Р 8.800- -2012 ГСП.

Сведения о методах измерений

Приведены в руководстве по эксплуатации ЖЯИУ .433642.001—60 РЭ и

ЖЯИУ .433642.00!—61РЭ

Нормативные документы

1. ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

2. ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от МО"' до 2-104 Гц.

3. Технические условия ЖЯИУ.433642.001 ТУ! Вибропреобразователи МВ-43ВА.

Рекомендации к применению

При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
