Вибропреобразователи МВ-47
| Номер в ГРСИ РФ: | РБ 03 06 5381 15 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | АО "Вибро-прибор", г. Санкт-Петербург |
Вибропреобразователи МВ-47 предназначены для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта при непрерывном и долговременном контроле вибрационного состояния машин и механизмов в процессе их эксплуатации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5381 15 |
| Наименование | Вибропреобразователи МВ-47 |
| Год регистрации | 2015 |
| Номер сертификата | 10122 |
| Дата регистрации | 2015-11-26 |
| Срок действия | 2019-12-24 |
| Получатель сертификата | ЗАО "Вибро-прибор", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ЗАО "Вибро-прибор"
Адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д.5а
Контакты: (812) 369-00-90, general@vpribordat.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Вибропреобразователи метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия эталонов, необходимых для определения нелинейности амплитудной характеристики в диапазоне амплитуд (НТК №12-15). |
| Методика поверки | Поверка проводится по МП-2520-033-2009. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных): Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП)(НТК №02-14). |
Поверители
Скачать
|
Описание типа РБ 03 06 5381 15 [2016-05-25]
rb-03-06-5381-15_2016-05-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 5381 15 [2014-06-30]
rb-03-06-5381-15_2014-06-30.pdf
|
Скачать |
Описание типа
Назначение
Вибропреобразователи МВ-47 предназначены для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта при непрерывном и долговременном контроле вибрационного состояния машин и механизмов в процессе их эксплуатации.
Описание
Принцип действия вибропреобразователя МВ-47 (далее МВ-47) основан на прямом пьезоэлектрическом эффекте. При вибрации объекта контроля, на котором жестко закреплен МВ-47, сила инерции груза действует на блок пьезоэлементов, на контактах которого генерируется электрический заряд, пропорциональный амплитуде виброускорения объекта контроля.
Конструктивно МВ-47 состоит из вибропреобразователя, нагревостойкого кабеля с минеральной изоляцией и теплостойкого антивибрационного кабеля неразъемно последовательно соединенных между собой и с корпусом МВ-47. Чувствительный элемент размешен в корпусе, герметично закрытом крышкой при помощи сварки и состоит из: - блока пьезоэлементов, электрически изолированных от корпуса изоляционными шайбами; - груза и обоймы, которые прижаты к блоку пьезоэлементов гайкой.
МВ-47 выпускаются в исполнениях, отличающихся длиной нагревостойкого кабеля, длиной теплостойкого антивибрационного кабеля, наличием или отсутствием розетки разъема на конце теплостойкого антивибрационного кабеля, наличием или отсутствием металлорукава. в котором может размещаться теплостойкий антивибрационный кабель.
Исполнения МВ-47 имеют следующие отличия:
А - без розетки разъема на конце теплостойкого антивибрационного кабеля;
Б - с розеткой разъема на конце теплостойкого антивибрационного кабеля;
В - без розетки разъема на конце теплостойкого антивибрационного кабеля, который размещен в металлорукаве;
Г (ГТ, СН) - с розеткой разъема на конце теплостойкого антивибрационного кабеля, который размещен в металлорукаве.
Размещение теплостойкого антивибрационного кабеля в металлорукав может производиться в оболочке ПВХ и без нее. Длина нагревостоикого кабеля с минеральной изоляцией по требованию заказчика может выбираться из ряда: 200 мм, 240 мм, 500 мм, 600 мм, 700 мм, 1040 мм. Длина теплостойкого антивибрационного кабеля для исполнений А и Б по требованию заказчика может выбираться из ряда: 150 мм, 350 мм, 500 мм, 1000 мм и далее до 15000 мм с шагом 500 мм, для вариантов В, Г, ГТ и СН - из ряда 500 мм, 1000 мм и далее до 15000 мм с шагом 500 мм.
Исполнения В, Г, ГТ и СН являются взрывозащищенными, имеют маркировку взрывозащиты 1Ехз11Т6Х.
Степень защиты МВ-47 по ГОСТ 14254 (степени защиты, обеспечиваемые оболочками)-IP67.
белар’Р’
всего листов 4

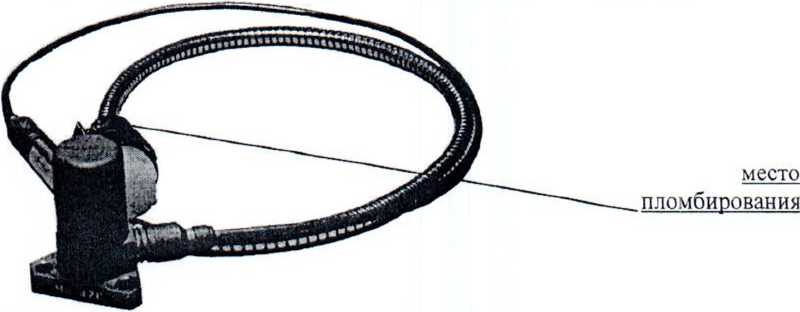

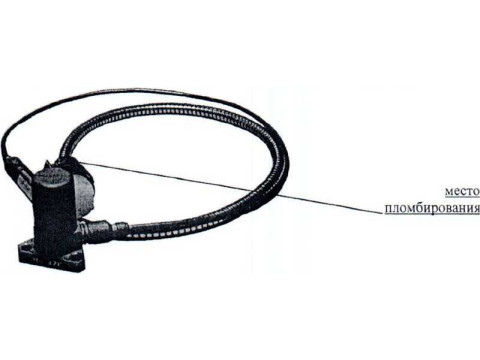

Внешний вид вибропреобразователей и место пломбирования представлены на рисунке 1.
Рис. 1 - Внешний вид вибропреобразователя.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение коэффициента преобразования, пКл/(мс'2) (пКл/g) |
1,0 (9,81) |
|
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального значения на базовой частоте, % |
±5 |
|
Диапазон амплитуд преобразуемых виброускорений, м/с2 |
от 0,1 до 5000 |
|
Рабочий диапазон частот, Гц |
от 1 до 5000 |
|
Нелинейность амплитудной характеристики в диапазоне амплитуд преобразуемых виброускорений, % |
±3 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот: - от 1 до 5000 Гц - от 10 до 3000 Гц |
±15 ±7 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Частота установочного резонанса, закрепленного МВ-47, кГц, не менее |
13 |
|
Частота поперечного резонанса. кГц, не менее |
10 |
|
Резонансная частота крышки корпуса, кГц, не менее |
17 |
|
Коэффициент влияния деформации основания при основном креплении, (м с'2)/(мкм м'‘), не более |
0,015 |
|
Коэффициент влияния магнитного поля (м с’2)/(А м'‘), не более |
210'J |
|
Электрическая емкость со жгутом в нормальных условиях, пФ |
от 100 до 3000 |
|
Внутреннее сопротивление вибропреобразователя, МОм, не менее: - в нормальных условиях - в условиях повышенной температуры - в условиях повышенной влажности |
2 110’3 1 |
|
Электрическая прочность изоляции, В, не менее: - в нормальных условиях - при повышенной влажности |
„>500 |
Государствен**^ реестр 1 средств измерений I \ Республики Беларусь / \Яггя документов/
|
Электрическое сопротивление изоляции, МОм, не менее: - в нормальных условиях - в условиях повышенной температуры - в условиях повышенной влажности |
10 1 1 |
|
Пределы допускаемых отклонений коэффициента преобразования от действительного значения, вызванных изменением температуры окружающей среды, %, в диапазоне температур: - от минус 60 до 20 °C - от 20 до 650 °C |
±10 ±15 |
|
Масса вибропреобразователя без жгута, кг, не более |
0,12 |
|
Габаритные размеры, мм, не более: - диаметр крышки - диаметр основания - высота |
22 40 46 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Средний срок службы, лет |
10 |
|
Степень защиты |
IP 67 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающей среды при температуре 35°С, % - атмосферное давление, кПа |
от минус 60 до 650 до 98 не регламентируется |
|
Воздействие синусоидальной вибрации с характеристиками: - амплитуда виброускорения по координатным осям X, Y, Z, м/с2 - диапазон частот, Гц |
5000 от 1 до 5000 |
|
Воздействие механических ударов многократного действия с характеристиками: - пиковое ударное ускорение по каждой координатной оси, м/с2 - длительность действия ударного импульса, мс |
150 от 20 до 50 |
Герметичность соответствует 7 классу по ОСТ 1 80396-79.
Допускается эксплуатация в условиях воздействия пыли и воды, специальных сред
(масел, смазок на основе нефтепродуктов, стерилизующих растворов).
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплектность МВ-47 представлена в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразоваетель МВ-47 |
1 шт. | |
|
Заглушка |
ЖЯИУ.686.121.001 |
1 ком. |
|
Винт |
ЖЯИУ. 758159.001 |
3 шт. |
|
Паспорт |
ЖЯИУ.433642.008 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЖЯИУ.433.642.008 РЭ |
1 экз. |
Примечание: заглушка поставляется для исполнений
МВ-47Б и МВ-47Г.
Поверка осуществляется в соответствии с документом МП 2520-033-2009 «Вибропреобразователи МВ-47. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 24 сентября 2009 г.
Основные средства поверки:
- вторичный эталон единицы длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации ЖЯИУ.433642.008РЭ.
Нормативные документы
ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от 3 -10'1 до 2 -104 Гц.
Технические условия ЖЯИУ.433642.008 ТУ.
Рекомендации к применению
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
