Устройства для поверки преобразователей вихретоковых в статическом режиме УПД
| Номер в ГРСИ РФ: | РБ 03 06 5375 15 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | АО "Вибро-прибор", г. Санкт-Петербург |
Устройства для поверки преобразователей вихретоковых в статическом режиме УПД (далее устройство) предназначены для поверки вихретоковых преобразователей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5375 15 |
| Наименование | Устройства для поверки преобразователей вихретоковых в статическом режиме УПД |
| Год регистрации | 2015 |
| Номер сертификата | 10123 |
| Дата регистрации | 2015-11-26 |
| Срок действия | 2019-10-20 |
| Получатель сертификата | ЗАО "Вибро-прибор", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ЗАО "Вибро-прибор"
Адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д.5а
Контакты: (812) 369-00-90, general@vpribordat.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по УКД 000.09 МИ (2009 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП)(НТК №02-14). |
Поверители
Скачать
|
Описание типа РБ 03 06 5375 15 [2014-06-27]
rb-03-06-5375-15_2014-06-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 5375 15 [2016-02-25]
rb-03-06-5375-15_2016-02-25.pdf
|
Скачать |
Описание типа
Назначение
Устройства для поверки преобразователей вихретоковых в статическом режиме УПД (далее устройство) предназначены для поверки вихретоковых преобразователей.
Описание
Устройство состоит из головки измерительной тип 2119В (отсчетного устройства) и механизма юстировочного. Юстировочный механизм включает в себя винт с кареткой, на которую крепится диск, и призму, в которой закрепляется вихретоковый преобразователь. В комплект устройства входит набор стальных дисков, сделанных из различных марок стали.
Устройство обеспечивает определение коэффициента преобразования вихретоковых преобразователей в статическом режиме.

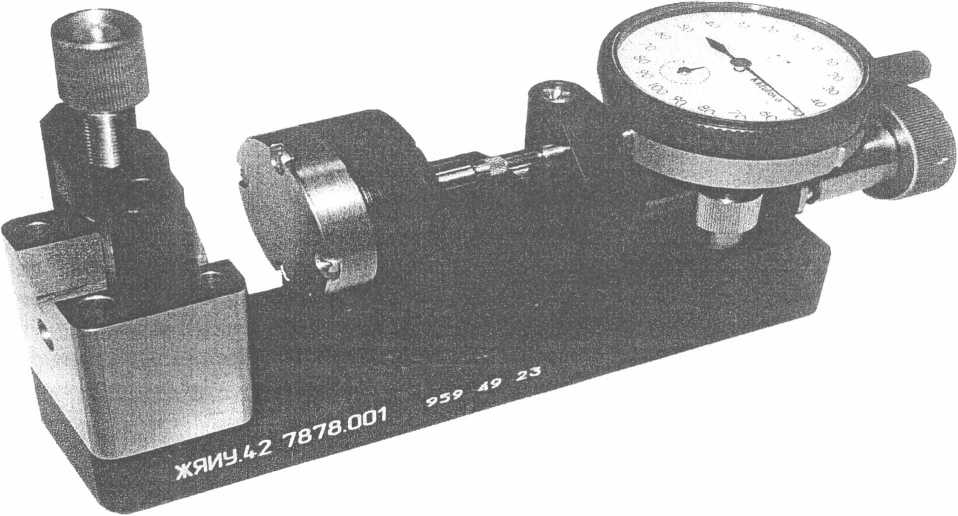

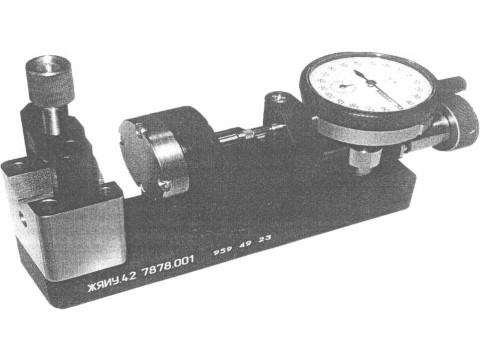

Внешний вид устройства приведен на рисунке 1.
Рисунок 1 - Внешний вид УПД
Технические характеристики
Диапазоны установки зазора, мкм 0 - 5000
Цена деления, мкм
Пределы допускаемой абсолютной погрешности головки измерительной, мкм
Пределы допускаемой абсолютной погрешности установки зазора, мкм
|
Неперпендикулярность ребра двухгранного угла призматической выемки к торцевой поверхности диска на длине 10 мм, мкм, не более Габаритные размеры устройства, мм, не более Масса устройства с установленным диском, кг, не более Средний срок службы, лет, не менее Наработка на отказ, ч, не менее Условия эксплуатации: |
20 210x45x135 2,0 10 5000 |
|
- температура окружающего воздуха, °C - относительная влажность окружающей среды, % |
20±5 от 40 до 60 |
Знак утверждения типа
наносится на корпус устройства в виде наклейки, а также на титульный лист Паспорта типографским способом.
Комплектность
В комплект поставки входят:
|
1. Механизм юстировочный 2. Диск сменный (20x13) 3. Головка измерительная тип 2119В 4. Руководство по эксплуатации** 5. Методика поверки** |
1 шт. 1 шт.* 1 шт. |
|
6. Паспорт 7. Винт М3х12 Примечания: |
1 шт. 4 шт. |
* один и более (по требованию заказчика).
** на компакт-диске.
Поверка
осуществляется в соответствии с документом УКД 0000.09 МИ «Устройства для поверки преобразователей вихретоковых в статическом режиме УПД. Методика поверки», утвержденным ГЦИ СИ Тест-С.-Петербург в июле 2009 г.
Основное оборудование, необходимое для поверки:
- линейка измерительная металлическая, 0 - 500 мм, погрешность ±0,15 мм;
— меры длины концевые 3-го разряда ГОСТ 9038-75;
- система цифровая измерительная мод. 19101, 0 - 30 мм, погрешность ±3 мкм;
- оптиметр горизонтальный, 0-350 мм, погрешность ±0,3 мкм;
- угольник поверочный УЛП-100, класс точности 0.
Сведения о методах измерений
Методика измерений приведена в Руководстве по эксплуатации на устройство.
Нормативные документы
1. ГОСТ Р 8.763-2011 «ГСП. Государственная поверочная схема для средств измерений длины в диапазоне от 1 10'9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. ЖЯИУ.42 7878 1001ТУ «Устройства для поверки преобразователей вихретоковых в статическом режиме УПД. Технические условия».
Рекомендации к применению
- при выполнении работ по обеспечению единства измерений.
