Приборы виброизмерительные "ЯШМА"
| Номер в ГРСИ РФ: | РБ 03 06 3830 20 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ООО "ДИАМЕХ 2000", г. Москва |
|
Описание типа РБ 03 06 3830 20 [2017-12-04]
rb-03-06-3830-20_2017-12-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3830 20 [2020-05-04]
rb-03-06-3830-20_2020-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3830 20 [2008-10-30]
rb-03-06-3830-20_2008-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3830 20 [2013-10-29]
rb-03-06-3830-20_2013-10-29.pdf
|
Скачать |
Приборы виброизмерительные «ЯШМА» (далее приборы) предназначены для измерений среднего квадратического значения (СКЗ) виброускорения и виброскорости, а также частоты вращения подшипников качения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 3830 20 |
| Наименование | Приборы виброизмерительные "ЯШМА" |
| Год регистрации | 2020 |
| Номер сертификата | 13242 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2024-09-26 |
| Получатель сертификата | ООО "ДИАМЕХ 2000", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ДИАМЕХ 2000"
Адрес: 115432, г. Москва, 2-й Кожуховский проезд, д.29, корп. 2, стр. 16
Контакты: тел.: (095) 223-04-20, факс: (095) 223-04-90 / E-mail: diamech@diamech.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по приложению Б с изменением №1 ЯШМ.000.000 РЭ (2019 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "ДИАМЕХ 2000" (аттестат аккредитации - №РОСС RU.0001.310224, шифр поверительного клейма - ВЫЖ)(НТК №03-14), ВНИИМС (аттестат аккредитации - № RA.RU.311493, шифр поверительного клейма - М)(НТК №11-17). |
Поверители
Скачать
|
Описание типа РБ 03 06 3830 20 [2017-12-04]
rb-03-06-3830-20_2017-12-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3830 20 [2020-05-04]
rb-03-06-3830-20_2020-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3830 20 [2008-10-30]
rb-03-06-3830-20_2008-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3830 20 [2013-10-29]
rb-03-06-3830-20_2013-10-29.pdf
|
Скачать |
Описание типа
Назначение
Приборы виброизмерительные «ЯШМА» (далее приборы) предназначены для измерений среднего квадратического значения (СКЗ) виброускорения и виброскорости, а также частоты вращения подшипников качения.
Описание
Приборы представляют собой двухканальное виброизмерительное устройство, состоящее из первичных преобразователей, блока измерений БИ 120 и блока системного БС120.
Принцип действия приборов основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.
В качестве первичных преобразователей используются пьезоэлектрические акселерометры 608А10 и 608А11 и вихретоковые датчики ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л.
Пьезоэлектрический акселерометр 608А10 (608А11) представляет собой преобразователь инерционного типа и использует прямой пьезоэлектрический эффект, где электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
Принцип действия вихретокового датчика основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции.
Блок измерений БИ 120 выполнен на основе промышленного компьютера со встроенной платой формирования сигналов датчиков и платой сбора данных и обеспечивает обработку выходных сигналов первичных преобразователей (интегрирование, фильтрация, спектральный анализ на основе быстрого преобразования Фурье, оцифровка). Выполнение вычислительных операций, анализ и хранение данных осуществляется в блоке системном БС120.
Общий вид блоков измерений БИ120 и системного БС120 представлен на рисунке 1.
Общий вид пьезоэлектрических акселерометров 608А10 и 608А11 и вихретоковых датчиков ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л представлен на рисунке 2.

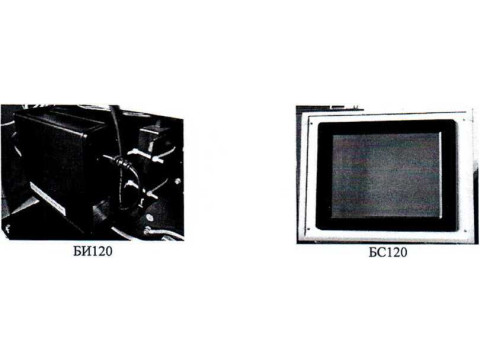

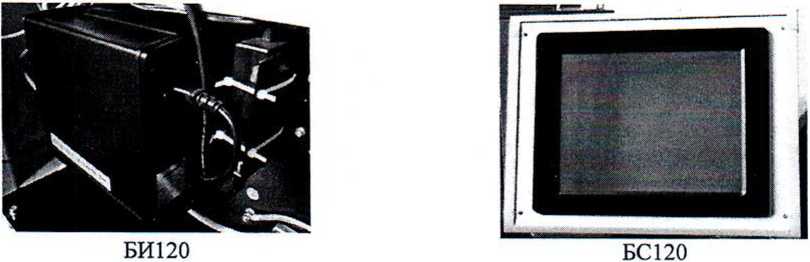

Рисунок 1 - Общий вид блока измерений БИ 120 и блока системного БС120
608А10, 608А11
ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л.
Рисунок 2 - Общий вид пьезоэлектрических акселерометров 608А10 и 608А11 и вихретоковых датчиков ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л
Программное обеспечение
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
StandDiag.exe update_yashma_ver_2_l 1 .svy |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.58 не ниже 2.11 |
|
Цифровой идентификатор ПО |
AD32F5691 E15D3713 |
|
Другие идентификационные данные (если есть) |
- |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значения |
|
Канал измерения вибрации | |
|
Диапазон измерений СКЗ виброускорения, м/с2 (дБ) |
от 1,0 до 100 (от 70,5 до 110,5) |
|
Диапазон измерений СКЗ виброскорости, мм/с (дБ) |
от 0,1 до 14,1 (от 66 до 109) |
|
Диапазоны рабочих частот при измерении, Гц: виброускорения виброскорости |
от 20 до 10000 от 50 до 300 от 300 до 1800 от 1800 до 10000 |
Продолжение таблицы 2
|
Наименование характеристики |
Значения |
|
Пределы допускаемой основной абсолютной погрешности измерений виброускорения на базовой частоте 160 Гц и виброскорости на базовых частотах 160, 640 и 2560 Гц в нормальных условиях эксплуатации, дБ |
±1,0 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовых частот в диапазонах рабочих частот от 1,2 Fh до 0,8 Fb (где Fb и Fh - соответственно, верхний и нижний пределы диапазонов рабочих частот), дБ, не более |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений виброускорения и виброскорости в диапазоне рабочих температур окружающей среды, дБ |
±1.5 |
|
Канал измерения частоты вращения | |
|
Диапазон измерений частоты вращения (числа оборотов), Гц (об/мин) |
от 10 до 30 (от 600 до 1800) |
|
Пределы допускаемой относительной погрешности измерений частоты вращения (числа оборотов) в диапазоне рабочих температур окружающей среды, % |
±2,0 |
|
Общие характеристики | |
|
Параметры электрического питания: - напряжения питания переменного тока (50 Гц), В |
от 187 до 242 |
|
Нормальные условия измерений: температура окружающей среды, °C |
от +20 до +30 |
|
Условия эксплуатации: температура окружающей среды, °C: для пьезоэлектрических акселерометров 608А10, 608А11 для вихретоковых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л для блока измерений БИ 120, блока системного БС120 |
от -54 до +121 от -25 до +80 от +5 до +50 |
|
Габаритные размеры, мм, не более: пьезоэлектрических акселерометров 608А10, 608А11 (диаметр х длина) вихретоковых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л (диаметр х длина) блока измерений БИ 120 (длина х ширина х высота) блока системного БС120 (длина х ширина х высота) |
22 х 31,2 8 х 48 242 х 232 х 121 340 х 277 х 74 |
|
Масса, кг, не более: пьезоэлектрических акселерометров 608А10, 608А11 вихретоковых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л блока измерений БИ 120 блока системного БС120 |
0,105 0,05 5,0 3.8 |
Знак утверждения типа
наносится на лицевую панель блока измерений БИ 120 методом наклейки или гравировки и на титульном листе руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Прибор виброизмерительный в составе: - блок измерений - блок системный - пьезоэлектрический акселерометр - датчик вихретоковый |
«ЯШМА» БИ 120 БС120 608А10 (608А11) ВБИ-М08-48У-2121-Л (ВБИ-М08-48У-2122-Л) |
1 шт. 1 шт. 1 шт. 1 шт. |
|
^Руководство по эксплуатации с методикой поверки |
ЯШМ.000.000 РЭ |
1 экз. |
|
Инструкция по эксплуатации |
ЯШМ.000.000 ИЭ |
1 экз. |
Поверка
осуществляется по документу ЯШМ.000.000.ГЭ «Прибор виброизмерительный «ЯШМА». Руководство по эксплуатации. Приложение Б «Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИМС» 01 июля 2019 года.
Основные средства поверки: рабочий эталон 2-го разряда по приказу Госстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения», генератор сигналов сложной формы AFG3021 (регистрационный № 32620-06); установка тахометрическая УТ05-60 (регистрационный № 6840-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ Г 52545.1 - 2006 «Подшипники качения. Методы измерения вибрации. Часть 1. Основные положения»
Технические условия ТУ 4277-057-54981193-14 «Прибор виброизмерительный «ЯШМА»
