Контроллеры вибрации ВиЗаМД-014 (далее - контроллеры вибрации) предназначены для измерения входного напряжения переменного тока от виброизмерительных преобразователей и напряжения постоянного тока от других источников сигнала с целью оценки вибрационного состояния агрегатов, энергетических установок, силового оборудования.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 2340 04
Наименование	Контроллеры вибрации ВиЗаМД-014
Год регистрации	2004
Номер сертификата	3012
Дата регистрации	2004-10-21
Срок действия	-
Получатель сертификата	ОСП "Институт повышения квалификации и переподготовки руководящих работников и специалистов по информационным технологиям и радиоэлектронике" УО "Белорусский государственный университет информатики и радиоэлектроники", г. Минск, Республика Беларусь (B

Производитель / Заявитель

ОСП "Институт повышения квалификации и переподготовки руководящих работников и специалистов по информационным технологиям и радиоэлектронике" УО "Белорусский государственный университет информатики и радиоэлектроники"

Адрес: 220037, г. Минск, ул. Козлова, 28

Контакты: (017)231-55-88 // (017)233-93-47

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1420-2004 (утверждена БелГИМ)

Поверители

Скачать

Описание типа РБ 03 06 2340 04 [2004-01-01]

rb-03-06-2340-04_2004-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность Нормативные документы Заключение

Назначение

Контроллеры вибрации используются в комплекте с вибропреобразователями ускорения ИВПУ-014 ТУ РБ 100363945.002-2004 или другими, имеющими аналогичные технические характеристики и внесенными в Государственный реестр средств измерений Республики Беларусь.

Область применения - контроллеры вибрации с вибропреобразователями могут использоваться автономно на локальном объекте, или в составе многоуровневой системы с центральной ЭВМ верхнего уровня для регистрации состояния объекта, вибромониторинга и диагностики, а также для контроля удаленного оборудования, распределенного на большой площади в различных отраслях промышленности.

Описание

Контроллер вибрации относится к устройствам аналого-цифровой обработки сигналов с возможностью обмена информацией с электронно-вычислительными машинами (ЭВМ).

Конструктивно контроллер вибрации выполнен в специальном оригинальном металлическом корпусе, в нижней части которого расположены 6 входных разъемов для измерения переменного напряжения, разъем для измерения постоянного напряжения, разъем для контроля работоспособного состояния контроллера вибрации На правой стенке расположены интерфейсные разъемы RS485 и RS232 для подключения контроллера вибрации к компьютеру, на левой боковой стенке расположен разъем входов/выходов для подключения контроллера вибрации к объекту, разъем для подключения сетевого напряжения питания и клемма защитного заземления.

Взаимодействие оператора с контроллером вибрации осуществляется с помощью алфавитноцифрового дисплея (жидкокристаллический индикатор) и цифровой клавиатуры.

На объекте контроллер вибрации устанавливается в вертикальном положении.

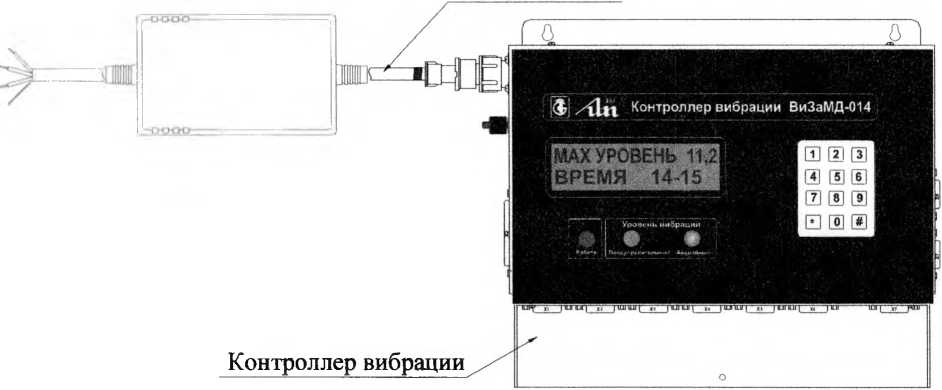

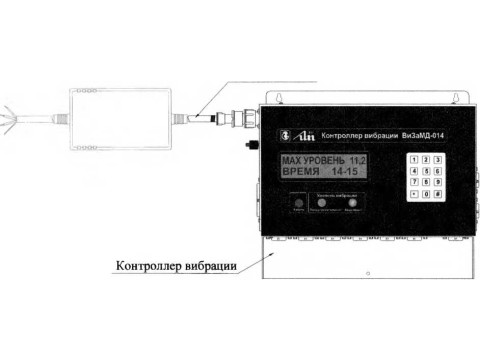

Внешний вид контроллера вибрации приведен на рисунке 1.

Место нанесения клейма - наклейки государственного поверителя приведено в приложении А настоящего описания типа.

Кабель сетевой

Рисунок 1 - Внешний вид контроллера вибрации

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1 - Параметры входов

Входной сигнал

Количество каналов

Диапазон измерения входных сигналов

Пределы допускаемой приведенной погрешности

Неравномерность АЧХ относительно базовой частоты 200 Гц

Входное сопротивление, кОм

Напряжение переменного тока

от 1 до 6

от 0,5 до 2300 мВ (СКЗ напряжения - Ue) в диапазоне частот для каналов:

1, 2, 3 - от 10 до 1000 Гц;

4, 5-от 10 до 2000 Гц;

6 - от 100 до 10000 Гц

± 0,2 % на базовой частоте 200 Гц

± 3 % (в диапазоне частот от 10 до 20 Гц вкл.)

± 1% (в диапазоне частот от 20 до 10000 Гц)

100±20

Напряжение постоянного тока

от 1 до 4

от минус 3 до плюс 3 В

± 0,2 %

100±20

Таблица 2 - Параметры выходов

Выходы	Параметры выхода
Реле выдачи сигнала в систему управления	Род тока нагрузки - постоянный Сила тока в нагрузке - не менее 0,02 А Напряжение в нагрузке - не менее 220 В
Интерфейс связи с ЭВМ	RS 232 / RS 485

Таблица 3 - Технические характеристики

Наименование и единица измерения	Значение параметра
1 Виброускорение а^ м/с2	йе= Ue/KB, где Ue- СКЗ напряжения переменного тока; Кв - коэффициент преобразования виброизмерительных преобразователей
2 Диапазон уровней регулируемых порогов включения сигнализации для входных каналов напряжения переменного тока, мВ	от 0,5 до 2300
3 Диапазон задания времени непрерывного превышения порогов включения сигнализации до выдачи управляющего сигнала, с	от 0 до 30
4 Пределы абсолютной погрешности времени срабатывания сигнализации, с, не более	±0,5
5 Потребляемая мощность, В-A, не более	25
6 Напряжение питания от сети переменного тока частотой (50±1) Гц, В	220 /зз
7 Средний полный срок службы, лет, не менее	10
8 Габаритные размеры, мм, не более	265x215x55
9 Масса, кг, не более	3,7
10 Климатические условия эксплуатации: - температура окружающей среды, °C - влажность окружающей среды при температуре 30°С, %, не более	от 5 до 40 95
11 По способу защиты человека от поражения электрическим током контроллер вибрации относится к классу защиты I по ГОСТ 12.2.007.0-75

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на переднюю панель контроллера вибрации методом шелкографии.

Комплектность

Контроллер вибрации ВиЗаМД-014 поставляется в комплекте, указанном в таблице 4.

Таблица 4 - Комплектность

Обозначение изделия	Наименование изделия	Кол.
ГЛЮИ.408142.002	Контроллер вибрации ВиЗаМД-014	1
ГЛЮИ.685631.001	Кабель сетевого питания	1
ГЛЮИ.685661.001	Кабель контрольный	1
ГЛЮИ.685662.001	Кабель входной	1
ГЛЮИ.408142.002 РЭ	Руководство по эксплуатации	1
ГЛЮИ.408142.002 ПС	Паспорт	1
МРБ МП. 1420-2004	Методика поверки	1
ГЛЮИ.321341.001	Упаковка	1
