Счетчики количества теплоты и воды ультразвуковые СТЭЛМИ-01
| Номер в ГРСИ РФ: | РБ 03 10 2345 04 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ОДО "СТЭМИ", г. Минск |
|
Описание типа РБ 03 10 2345 04 [2004-01-01]
rb-03-10-2345-04_2004-01-01.pdf
|
Скачать |
Счетчики количества теплоты и воды ультразвуковые СТЭЛМИ-01 (далее - счетчики) предназначены для измерения и коммерческого учета тепловой энергии и количества теплоносителя в водяных системах теплоснабжения закрытого типа и количества теплоносителя, тепловой энергии и отпущенной горячей воды в водяных системах теплоснабжения открытого типа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2345 04 |
| Наименование | Счетчики количества теплоты и воды ультразвуковые СТЭЛМИ-01 |
| Год регистрации | 2004 |
| Номер сертификата | 3017 |
| Дата регистрации | 2004-10-21 |
| Срок действия | - |
| Получатель сертификата | ОДО "СТЭМИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОДО "СТЭМИ"
Адрес: ул. О. Кошевого, 13б, 220009, г. Минск
Контакты: (017) 230-20-31 / (017) 230-26-33
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1470-2005 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 10 2345 04 [2004-01-01]
rb-03-10-2345-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчики количества теплоты и воды ультразвуковые СТЭЛМИ-01 (далее - счетчики) предназначены для измерения и коммерческого учета тепловой энергии и количества теплоносителя в водяных системах теплоснабжения закрытого типа и количества теплоносителя, тепловой энергии и отпущенной горячей воды в водяных системах теплоснабжения открытого типа.
Счетчики могут использоваться в системах теплоснабжения, в тепловых сетях жилищно-коммунального хозяйства, в промышленности, а также у других потребителей.
Описание
Счетчик СТЭЛМИ-01 состоит из вычислительного блока (далее - ВБ), первичных преобразователей расхода (далее - ПП) в количестве до трех штук, и платиновых термопреобразователей сопротивления (далее - ТСП) в количестве до четырех штук.
Обозначение исполнений, назначение, формулы расчета тепловой энергии, представлены в таблице 1.
"аблица 1_________________________________________________________________
|
Назначение |
Формула расчета тепловой энергии |
Обозначение исполнения счетчика |
Количество | |
|
ПП |
ТСП | |||
|
1 |
2 |
3 |
4 |
5 |
|
Закрытая система теплопо-требления или Горячее водоснабжение без циркуляции. |
Q1 = V1*p1*(h1 - h2) |
СТЭЛМИ-01-А1 1 2 | ||
|
СТЭЛ МИ-01-А2 2 2 | ||||
|
СТЭЛМИ-01-АЗ 3 2 | ||||
|
Закрытая система теплопо-требления |
Q1 = V1*p2*(h1 - h2) |
СТЭЛМИ-01-В1 1 2 | ||
|
СТЭЛМИ-01-В2 2 2 | ||||
|
СТЭЛМИ-01-ВЗ 3 2 | ||||
|
Закрытая система теплопо-требления И Горячее водоснабжение с циркуляцией. |
Q1 = V1*p1 * (hi -h2) Q2 = V2*p3 * (h3 - h5) Q3 = V3*p4 * (h4 - h5) Q - Q1 + Q2 - Q3 |
4 СТЭЛМИ-01-СЗ 3 плюс T5j(g₽eE).. | ||
|
Q1 = V1*p2*(h1 - h2) Q2 = V2*p3 * (h3 - h5) Q3 = V3*p4 * (h4 - h5) Q = Q1 + Q2-Q3 |
// СТЭЛМИ-01-03 3 плюс Т5 (прог) | |||
|
1 |
2 |
3 |
4 |
5 |
|
Закрытая система теплопо-требления И Горячее водоснабжение с циркуляцией. |
Q1 = V1*p1 *(h1 -h2) Q2 = V3*p4 * (h3 - h4) Q3 = (V2*p3-V3*p4)*(h3-h5) Q - Q1 + Q2 + Q3 |
4 СТЭЛМИ-01-ОЗ 3 плюс T5 (прог) | ||
|
Q1 =V1*p2*(h1 -h2) Q2 = V3*p4 * (h3 - h4) Q3=(V2*p3-V3*p4)*(h3-h5) Q = Q1 + Q2 + Q3 |
4 СТЭЛ МИ-01-РЗ 3 плюс Т5 (прог) | |||
|
Открытая система теплопо-требления ИЛИ Закрытая система теплопо-требления |
Q1 = V1*p1*(h1 -h2) |
СТЭЛМИ-01-Т2 2 2 | ||
|
СТЭЛМИ-01-ТЗ 3 2 | ||||
|
Открытая система теплопо-требления ИЛИ Закрытая система теплопо-требления И Горячее водоснабжение без циркуляции. |
Q1 = V1*p1* (hi - h2) Q2 = V2*p3*(h3 - h4) Q = Q1 + Q2 |
4 СТЭМИ-01-Х2 2 --------- ПЛЮС Т4 (прог) | ||
|
4 СТЭМИ-01-ХЗ 3 з плюс Т4 (прог) | ||||
|
Источники теплоснабжения ИЛИ Открытая система теплопо-требления ИЛИ Закрытая система теплопо-требления ИЛИ Горячее водоснабжение с циркуляцией |
Q1 = V1*p1*(h1 -h3) Q2 = V2*p2* (h2 - h4) Q = Q1 -Q2 |
4 2 СТЭЛ МИ-01-Е2 2 плюс ТЗ,Т4 (прог) | ||
|
4 _ 2 СТЭЛ МИ-01-ЕЗ 3 ппюг 1IJ IrWU ТЗ,Т4 (прог) | ||||
|
Q1 =V1*p1*(h1 -h2) Q2 = (V1*p1 - V2*p2)*(h3 - h4) Q = Q1 + Q2 |
4 СТЭЛ МИ-01-N2 2 2 ПЛЮС Т4 (прог) | |||
|
4 СТЭЛ МИ-01-N3 3 2 плюс Т4 (прог) | ||||
|
Источники теплоснабжения |
Q1 =V1*p1*h1 Q2 = V2*p2* h2 Q3 = (V1*p1 - V2*p2)* h3 Q = Q1 -Q2-Q3 |
СТЭЛ МИ-01-К2 2 3 | ||
|
СТЭЛМИ-01-КЗ 3 3 | ||||
|
Q1 = V1*p1*h1 Q2 = V2*p2* h2 Q3 = V3*p3* h3 Q = Q1 -Q2-Q3 |
СТЭЛМИ-01-НЗ 3 3 | |||
|
Q1 =V1*p1 *(h1 - h2) Q2 = V2*p4 * (h3 - h4) Q = Q1 + Q2 |
СТЭЛМИ-01-1.2 2 4 | |||
|
СТЭЛМИ-01-ЬЗ 3 4 | ||||
|
Q1 = V1*p1 *(h1 -h2) Q2 = (V1*p1 - V2*p2) * h2 Q3 = (V1*p1 -V2*p2)*h3 Q = Q1 + Q2-Q3 |
СТЭЛМИ-01-М2 2 3 | |||
|
СТЭЛМИ-01-МЗ 3 3 | ||||
|
Измерение объема (массы) |
’T CM CO CLQ.Q. * * * ■<- cm co > > > и и II cm co 0 О 0 |
СТЭЛМИ-01-FI 1 1 | ||
|
СТЭЛМИ-01-Е2 2 2 | ||||
|
СТЭЛМИ-01-ЕЗ 3 | ||||
₽1 \
Si fi WW1' W««mi реестр di ft ч1^й>с?л йзмеркни» I
\ Беларусь/
% \-Для дамадянтоа/
В счетчиках СТЭЛМИ-01А, В, С, D, О, Р, Т, X, N, L, М для измерения разности энтальпий hi и h2 используется согласованная пара термопреобразователей сопротивления РИ00 (100П) класса А или В.
В счетчиках СТЭЛМИ-01С, D для измерения энтальпий h3 и h4 используются термопреобразователи сопротивления Pt 100 (100П) класса А.
В счетчиках СТЭЛМИ-01 X для измерения разности энтальпий h3 и h4 используется согласованная пара термопреобразователей сопротивления Pt 100 (100П) класса А или В..
В счетчиках СТЭЛМИ-010, Р, N для измерения разности энтальпий h3 и h4 используется согласованная пара термопреобразователей сопротивления Pt 100 (100П) класса А.
В счетчике СТЭЛМИ-01 Е для измерения разности энтальпий (hi - h3) и (h2 - h4) используются согласованные пары термопреобразователей сопротивления Pt 100 (100П) класса А или В..
В счетчиках СТЭЛМИ-01 К, Н для измерения энтальпий hi, h2 и h3, используются термопреобразователи сопротивления Pt 100 (100П) класса А.
В счетчике СТЭЛМИ-01М для измерения энтальпии h3, используется термопреобразователь сопротивления Pt 100 (100П) класса А.
В счетчике СТЭЛМИ-01Х вместо термопреобразователя сопротивления Т4 можно использовать программируемое значение этой температуры, которое должно быть предварительно внесено в память счетчика. В этом случае для измерения энтальпии h3 используется термопреобразователь сопротивления Pt 100 (100П) класса А.
В счетчике СТЭЛМИ-01 Е вместо термопреобразователей сопротивления ТЗ и Т4 можно использовать программируемые значения их температур, которые должны быть предварительно внесены в память счетчика. В этом случае для измерения энтальпии hi и h2 используются термопреобразователи сопротивления Pt 100 (100П) класса А.
В счетчике СТЭЛМИ-01 N вместо термопреобразователя сопротивления Т4 можно использовать программируемое значение этой температуры, которое должно быть предварительно внесено в память счетчика. Также можно отказаться от использования термопреобразователя ТЗ. При этом в память счетчика необходимо внести указание о том, что в расчетах необходимо вместо температуры ТЗ использовать температуру Т2.
В счетчике СТЭЛМИ-OIF используются термопреобразователи сопротивления Pt 100 (100П) класса А или В. Вместо этих термопреобразователей можно использовать программируемые значения их температур, которые должны быть предварительно внесены в память счетчика.
Принцип измерения счетчиком основан на измерении температуры теплоносителя (воды) и времени прохождения ультразвукового сигнала между ультразвуковыми датчиками по
направлению потока жидкости и против него и последующем вычислении объема, массы, теп ловой энергии, и других параметров теплоносителя (воды) путем обработки результатов из мерений микропроцессорным устройством.
I-
i-
м —

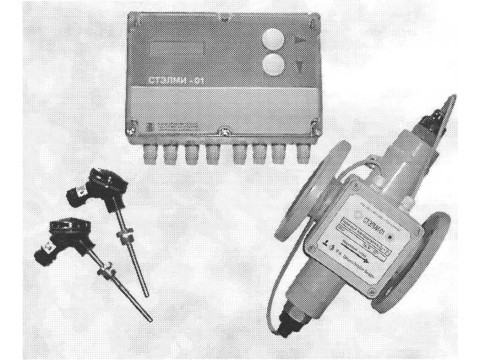

Внешний вид счетчика СТЭЛМИ - 01 приведен на рисунке 1.
Схема пломбирования от несанкционированного доступа и места нанесения f
наклеек государственного поверителя приведены в Приложении к описанию типа.

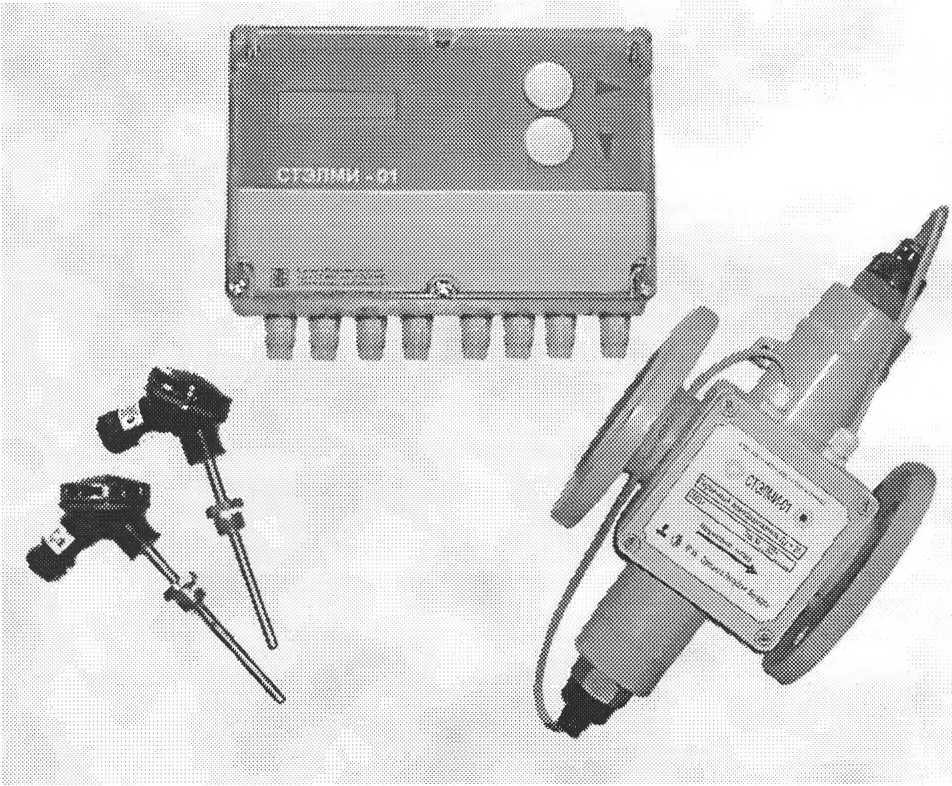

Рисунок 1 - Внешний вид счетчика СТЭЛМИ - 01
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Счетчики осуществляют:
- измерение и индикацию объемного расхода воды [мЗ/ч], температуры [°C], текущего времени [год - месяц - день], [час : минута : секунда];
вычисление и индикацию массового расхода воды [Т/ч], разности температур [°C], тепловой мощности [кВт, ГКал/ч, ГДж/ч];
- накопление и индикацию объема воды [м3], массы воды [Т], тепловой энергии [МВтч, ГКал, ГДж], времени работы прибора [ч];
Все данные индицируются на восьмиразрядном жидкокристаллическом индикаторе.
Диаметры условного прохода (Ду) первичного преобразователя, мм,...... от 25 до 1000.
Диапазон измерения температуры измеряемой среды, °C,.................... от 0 до 150.
Диапазон измерения разности температур измеряемых сред, °C,........... от 5 до 150.
Давление измеряемой среды, МПа,................................................ не более 1,6.
Диапазоны измерения расхода представлены в таблице 2.
Таблица 2
|
Диаметр условного прохода, ДУ, мм |
Минимальный расход, GMHH, м3/ч |
Максимальный расход, Смакси М /Ч |
|
25 |
0,18 |
9 |
|
32 |
0,3 |
15 |
|
50 |
0,7 |
35 |
|
80 |
2,9 |
145 |
|
100 |
4,5 |
226 |
|
150 |
10 |
509 |
|
200 |
11 |
1131 |
|
250 |
18 |
1767 |
|
300 |
25 |
2545 |
|
400 |
45 |
4524 |
|
500 |
71 |
7069 |
|
600 |
102 |
10179 |
|
700 |
139 |
13854 |
|
800 |
181 |
18096 |
|
900 |
229 |
22902 |
|
1000 |
283 |
28274 |
Допускаемые относительные погрешности измерения разности температур комплектом термопреобразователей сопротивления, подобранных в пару, соответствуют приведенным в таблице 3.
Таблица 3
|
Разность температур, ДТ, °C |
Допускаемая относительная погрешность измерения разности температур, %, не более |
|
5< ДТ < 10 |
±2,0 |
|
10<ДТ<20 |
± 1,0 |
|
20 < ДТ< 150 |
±0,5 |
Пределы допускаемой относительной погрешности измерения объема воды первичным преобразователем (ПП) приведены в таблице 4.
Таблица 4
|
Обозначение исполнения |
Диапазон расхода G |
Пределы допускаемой относительной погрешности ПП, % | ||
|
Для подключения к I каналу ВБ |
Для подключения к II каналу ВБ |
Для подключения к III каналу ВБ | ||
|
СТЭЛМИ-01 А,В, С, D, Т, X, Е, Н, L, F |
Gnep — G ± Омаке |
±2,0 |
±2,0 |
±2,0 |
|
Gmmh ± G < Gnep |
± 2,0 • Gnep/G |
± 2,0 • Gnep/G |
± 2,0 • Gnep/G | |
|
СТЭЛМИ-01 О, Р |
Gnep — G GMaKc |
±2,0 |
±1,5 |
±1,5 |
|
Gmmh — G ** Gnep |
± 2,0 ■ Gnep/G |
± 1,5 • Gnep/G |
± 1,5 - Gnep/G | |
|
СТЭЛМИ-01 N, К, М |
Gnep — G < GMaKC |
±1,5 |
±1,5 |
±2,0 |
|
Gmmh — G *■ Gnep |
± 1,5 • Gnep/G |
± 1,5 ■ Gnep/G |
± 2,0 ■ Gnep/G | |
Пределы допускаемой относительной погрешности вычислительного блока при измерении объема, массы и тепловой энергии приведены в таблице 5.
Лист 5 из 9
Таблица 5
|
Разность температур ДТ, °C |
Пределы допускаемой относительной погрешности ВБ, % | ||
|
При измерении объема |
При измерении массы |
При измерении энергии | |
|
5 < ДТ < 20 |
±0,2 |
±0,2 |
±1,0 |
|
20 < ДТ< 150 |
±0,5 | ||
Пределы допускаемой относительной погрешности измерения объема и массы воды счетчиком приведены в таблице 6.
Таблица 6
|
Обозначение исполнения |
Диапазон расхода G |
Пределы допускаемой относительной погрешности , % | ||
|
По I каналу ВБ |
По II каналу ВБ |
По III каналу ВБ | ||
|
СТЭЛМИ-01 А,В, С, D, Т, X, Е, Н, L, F |
Gnep — G — Смаке |
±2,2 |
±2,2 |
±2,2 |
|
Gmmh — G < Gnep |
± 2,2 • Gnep/G |
± 2,2 • Gnep/G |
± 2,2 • Gnep/G | |
|
СТЭЛМИ-01 О, Р |
Gnep — G ± GMaKC |
±2,2 |
±1,7 |
±1,7 |
|
Gmhh — G < Gnep |
± 2,2 • Gnep/G |
± 1,7- Gnep/G |
± 1,7- Gnep/G | |
|
СТЭЛМИ-01 N, К, М |
Gnep — G < GMaKC |
±1,7 |
±1,7 |
±2,2 |
|
GMmh ± G < Gnep |
± 1,7 • Gnep/G |
± 1,7 • Gnep/G |
± 2,2 • Gnep/G | |
Счетчики, в соответствии с СТБ ГОСТ Р 51649-2004, относятся к классу В.
Пределы допускаемой относительной погрешности измерения тепловой энергии счетчиками 5О|, % в соответствии с СТБ ГОСТ Р 51649-2004, не превышают значений, рассчитанных по формуле:
3Qi = ± (3 + 4-ЛТн /ДТ + 0,02-GMaKC/G)
где ДТН - наименьшее значение разности температур теплоносителя;
1 < i < 3 - для счетчиков СТЭЛМИ-01 - С, D, К, Н, М;
1 < i < 2 - для счетчиков СТЭЛМИ-01 - О, Р, X, Е, L;
i = 1 -для счетчиков СТЭЛМИ-01 - А, В, Т, N.
Пределы допускаемой относительной погрешности измерения тепловой энергии счетчиками S(Qi+Qj), % В соответствии с СТБ ГОСТ Р 8.591-2004, приведены в таблице 7.
Таблица 7
|
Разность температур ДТ, °C |
Пределы допускаемой относительной погрешности счетчика 5(См+ су), % |
|
20 < ДТ< 150 |
±4,0 |
|
5 < ДТ <20 |
±4,15 |
|
Примечание i = 2, j = 3 - для счетчиков СТЭЛМИ-01 -О, Р; i = 1, j = 2 - для счетчиков СТЭЛМИ-01-N. | |
Пределы допускаемой относительной погрешности измерения тепловой энергии 5(а(+оП, % рассчитаны для предельных режимов эксплуатации счетчиков, указанных в таблице 8.
г реестр
|
Наименование параметра. |
СТЭЛМИ-01 О, Р |
СТЭЛМИ-01 N | ||
|
При разборе теплоносителя | ||||
|
Без ограничения |
С ограничением |
Без ограничения |
С ограничением | |
|
1. Максимальное значение отношения масс теплоносителя, проходящего по обратному и подающему трубопроводам. |
М3/М2 |
м2/м. | ||
|
1 |
0,7 |
1 |
0,7 | |
|
2. Минимальное значение температуры воды в подающем трубопроводе Т, mjn, С° |
40 | |||
|
3. Минимальное значение температуры холодной воды Тхв min, С° |
7 |
3 |
7 |
3 |
|
4. Минимальное значение коэффициента kmin - (Т-тТг)/?-!, где "П и Т2 - температура воды соответственно в подающем и обратном трубопроводах. |
0,45 |
0,3 |
0,45 |
0,3 |
|
5. Минимальное значение разности температур теплоносителя, проходящего по подающему и обратному трубопроводам , С° |
18 |
12 |
18 |
12 |
|
6. Пределы допускаемой относительной погрешности измерений массы теплоносителя в подающем и обратном трубопроводах 5М , доли единицы; |
±0,017 | |||
Пределы допускаемой абсолютной погрешности вычислительного блока при измерении температур и их разности, °C
Пределы допускаемой относительной погрешности измерения текущего времени, %, ±0,03
Потребляемая мощность, Вт, не более
Время установления рабочего режима, мин, не более
Класс оборудования по защите от поражения электрическим током
по ГОСТ 12.2.091-2002 (при степени загрязнения 2)
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 IP 54, категория 2 Номинальное напряжение питания переменного тока 230 В с номинальной частотой 50 Гц
Условия эксплуатации вычислительного блока счетчика:
Температура окружающей среды, °C...............................................................от 5 до 50
Относительная влажность, %
Атмосферное давление, КПа....................................................................от 84 до 106,7
Условия эксплуатации первичного преобразователя счетчика:
Температура окружающей среды, °C............................................ от минус 30 до плюс 50
Относительная влажность, %
Атмосферное давление, КПа.....................................................................от 84 до 106,7
Условия транспортирования счетчика:
Температура окружающей среды, °C............................................ от минус 25 до плюс 55
Относительная влажность воздуха при температуре 40 °C, %
Атмосферное давление, КПа.....................................................................от 84 до 106,7
Габаритные размеры вычислительного блока................................не более 220 х 145 х 75
Масса вычислительного блока, кг.......
Масса первичного преобразователя, кг
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на переднюю панель счетчика и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки счетчика указан в таблице 9. Таблица 9
|
Наименование |
Количество, шт. |
|
1. Вычислительный блок |
1 |
|
2. Руководство по эксплуатации |
1 |
|
3. Первичные преобразователи расхода |
* |
|
4. Термопреобразователи сопротивления |
★ |
|
5. Паспорт термопреобразователя сопротивления |
* |
|
6. Методика поверки МРБ МП.1470-2005 |
1 |
|
7. Упаковка |
* |
|
* - количество в зависимости от заказа. | |
Нормативные документы
ТУ РБ 190043609.001-2004 “Счетчики количества теплоты и воды ультразвуковые. Технические условия”
ГОСТ 12997-84 ’’Изделия ГСП. Общие технические условия”.
СТБ ГОСТ Р 51649-2004 ’’Теплосчетчики для водяных систем теплоснабжения. Общие технические условия”.
Заключение
Счетчики количества теплоты и воды ультразвуковые СТЭЛМИ-01 соответствуют требованиям ТУ РБ 190043609.001-2004, ГОСТ 12997-84, СТБ ГОСТ Р 51649-2004.
Межповерочный интервал 2 года.
Научно-исследовательский
испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93,
тел. 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
Смотрите также
