Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222CK-06
| Номер в ГРСИ РФ: | РБ 03 04 9622 23 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | «Dwyer Instruments, Inc.», США |
|
Описание типа РБ 03 04 9622 23 [2023-03-16]
rb-03-04-9622-23_2023-03-16.pdf
|
Скачать |
Манометр дифференциальный показывающий Magnehelic 2000-60РЛ (далее манометр) предназначен для измерения дифференциального давления неагрессивных, не кристаллизирующихся газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 9622 23 |
| Наименование | Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222CK-06 |
| Год регистрации | 2023 |
| Номер сертификата | 16166 |
| Дата регистрации | 2023-03-16 |
| Срок действия | - |
| Получатель сертификата | ООО «ТИССА», г. Молодечно, Минская обл., Республика Беларусь |
Производитель / Заявитель
«Dwyer Instruments, Inc.»
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | СТБ 8056-2015 «СОЕИ РБ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 04 9622 23 [2023-03-16]
rb-03-04-9622-23_2023-03-16.pdf
|
Скачать |
Описание типа
Назначение
Манометр дифференциальный показывающий Magnehelic 2000-60РЛ (далее манометр) предназначен для измерения дифференциального давления неагрессивных, не кристаллизирующихся газов.
Область применения - фармацевтическая отрасль промышленности.
Описание
Манометр дифференциальный показывающий представляет собой однострелочные приборы с чувствительным элементом в виде диафрагмы. Диафрагма связана пластинчатой калиброванной пружиной с магнитом, расположенным вблизи спирали.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений избы точного давления. кПа |
от 0 до 60 |
|
Пределы допускаемой приведенной погрешности *, % (класс точности) |
-4,0 (4) |
* ог диапазона измерений
Основные технические характеристики и метрологические характерно тики, нс относящиеся к обязательным метрологическим требованиям: представлены i таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность воздуха, не более, % |
от плюс 5 . ю плюс 45 80 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222СК-06 |
1 |
|
Паспорт |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на титульный лист паспорта.
Поверка осуществляется по С ГБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромсры показывающие и самопишущие. Методика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация производителя (паспорт);
методику поверки:
СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
|
Наименование и тип средств поверки | |
|
Термогигрометр UNITESS ТПВ1 | |
|
Микроманометр МКВ-250 | |
|
Примечание - Допускается применять другие средства поверки, обеспечивав нис метрологических характеристик с требуемой точностью. |
тис опрсдслс- |
Иден тификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Манометр дифференциальный показывающий Magnehclk 2000-60РА № 161222СК-06 соответствует требованиям технической докумен тации производителя (паспорта).
11роизводитель средств измерений
«Dwyer Instruments, Inc.» Соединенные Штаты Америки
102 Indiana Highway 212, P.O. Box 373 Michigan City, IN 46361.
Телефон: +8 800-872-91-41
Email: info@dwycr.ru
Уполномоченное юридическое лицо. проводившее испытат ия средств и з м с р е и и й/метрологическую экспертизу единичного экземпляра среде тв измерений Республиканское унитарное предприятие «Белорусский государствен 1ЫЙ институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск. Старовиленский тракт. 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38 e-mail: inlb@bclgim.by Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения зшка поверки средств измерений на 1 листе.
Заместитель директора по оценке соответствия
А.Д. Шевцова-Ронина
Приложение 1 (обязательное)
Фотографии общего вида средств измерений

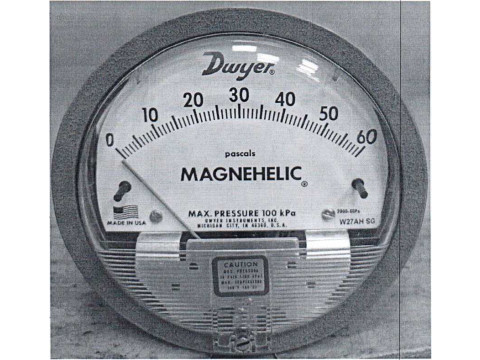

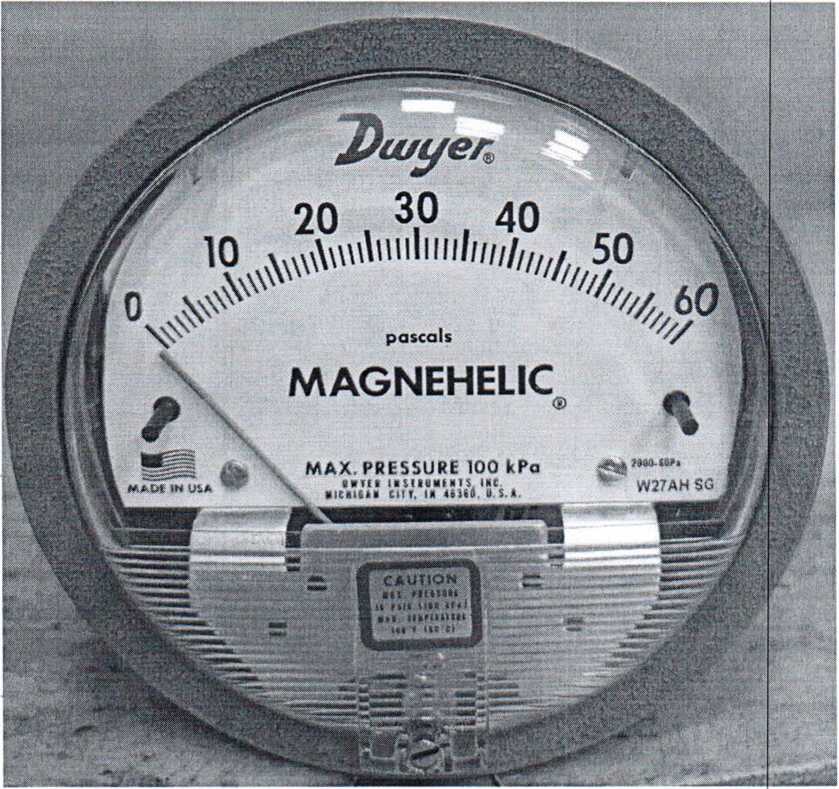

Рисунок 1.1- Фотография общего вида манометра дифференциального
щего Magnehelic 2000-60РА № 161222СК-06
показываю
161222СК-О6www.olii.ru
Рисунок 1.2 - Фотография маркировки манометра дифференциального
показываю
щего Magnehelic 2000-60РА № 161222СК-06
Приложение 2
(обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки

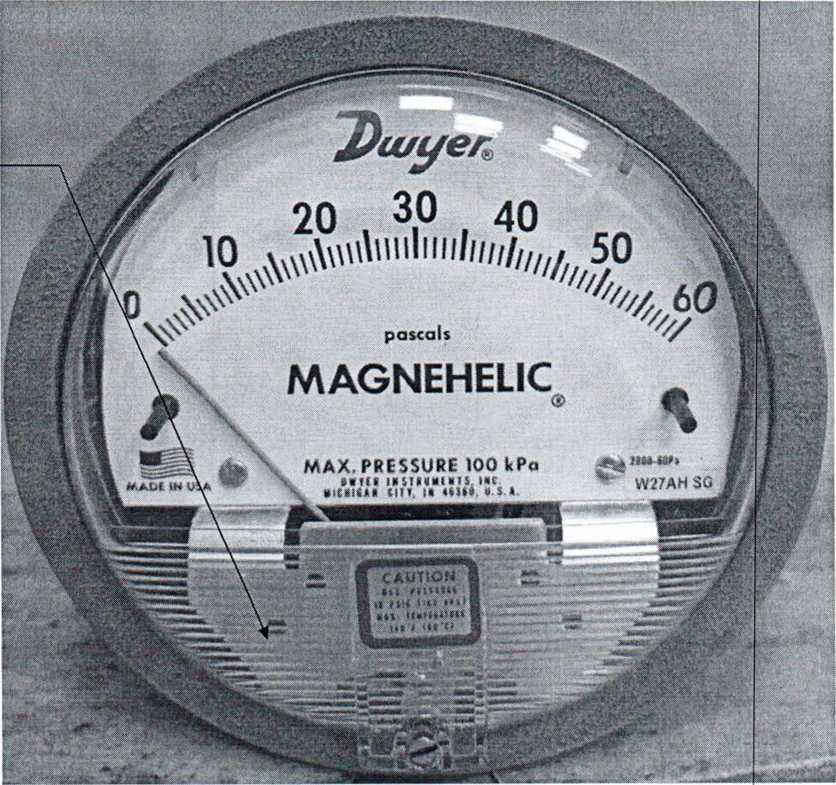

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
