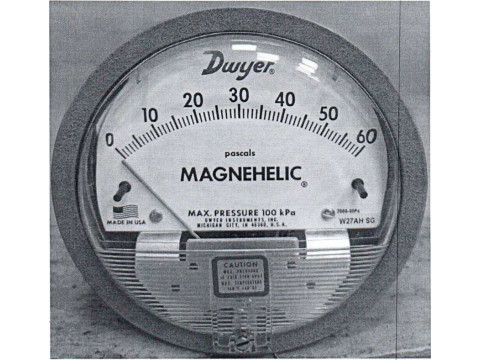

Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222CK-11
| Номер в ГРСИ РФ: | РБ 03 04 9626 23 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | «Dwyer Instruments, Inc.», США |
|
Описание типа РБ 03 04 9626 23 [2023-03-16]
rb-03-04-9626-23_2023-03-16.pdf
|
Скачать |
Манометр дифференциальный показывающий Magnchclic 2000-60РЛ (далее манометр) предназначен для измерения дифференциального давления неагрессивных, нс кристаллизирующихся газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 9626 23 |
| Наименование | Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222CK-11 |
| Год регистрации | 2023 |
| Номер сертификата | 16170 |
| Дата регистрации | 2023-03-16 |
| Срок действия | - |
| Получатель сертификата | ООО «ТИССА», г. Молодечно, Минская обл., Республика Беларусь |
Производитель / Заявитель
«Dwyer Instruments, Inc.»
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | СТБ 8056-2015 «СОЕИ РБ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 04 9626 23 [2023-03-16]
rb-03-04-9626-23_2023-03-16.pdf
|
Скачать |
Описание типа
Назначение
Манометр дифференциальный показывающий Magnchclic 2000-60РЛ (далее манометр) предназначен для измерения дифференциального давления неагрессивных, нс кристаллизирующихся газов.
Область применения - фармацевтическая отрасль промышленности.
Описание
Манометр дифференциальный показывающий представляет собой однострелочные
приборы с чувствительным элементом в виде диафрагмы. Диафрагма связана пла
стинчатой калиброванной пружиной с магнитом, расположенным вблизи спирали.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
11аименование |
3 |
качение |
|
Диапазон измерений избы точного давления. кПа |
0’1 |
• 0 до 60 |
|
Пределы допускаемой приведенной погрешности *, % (класс точности) |
- |
4,0 (4) |
* от диа!газеиia измерений
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены т таблице 2.
Таблица 2
|
Наименование |
Знач |
ение | |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность воздуха, нс более, % |
от плюс 5 8 |
Ю плюс 45 0 | |
КомплектностьТаблица 3 | |||
|
Наименование |
Количс |
ство | |
|
Манометр дифференциальный показывающий Magnchclic 2000-60РА № 161222СК-11 |
1 | ||
|
Паспорт |
1 | ||
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.
Поверка осуществляется но СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, маповакуумметры, напоромеры, тягомеры и тягонапоромсры показывающие и самопишущие. Методика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация производи теля (паспорт);
методику поверки:
СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, маповакуумметры, напоромеры, тягомеры и тягопа-поромеры показывающие и самопишущие. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
|
Наименование и тин средств поверки | ||
|
Термогигрометр UNITESS ТПВ1 | ||
|
Микроманометр МКВ-250 | ||
|
Примечание Допускается применять другие средства поверки, нис метрологических характеристик с требуемой точностью. |
обеспечивай |
нцие определе- |
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222СК-11 соответствует требованиям технической документации производителя (паспорта).
11роизводитель средств измерений
«Dwyer Instruments. Inc.» Соединенные Штаты Америки
102 Indiana Highway 212. P.O. Box 373 Michigan City, IN 46361.
Телефон: +8 800-872-91-41
Email: inlb@dwyer.ru
Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспсртизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь. 220053, г. Минск, Старовилепский тракт. 93
Телефон: +375 17 374-55-01 факс: +375 17 244-99-38 e-mail: info@belgim.by Приложения: 1. Фотографии общего вида средств измерений на 1 листе
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Заместитель директора по оценке соответствия
А.Д. Шевцова-Ронина
Приложение 1 (обязательное) Фотографии общего вида средств измерений

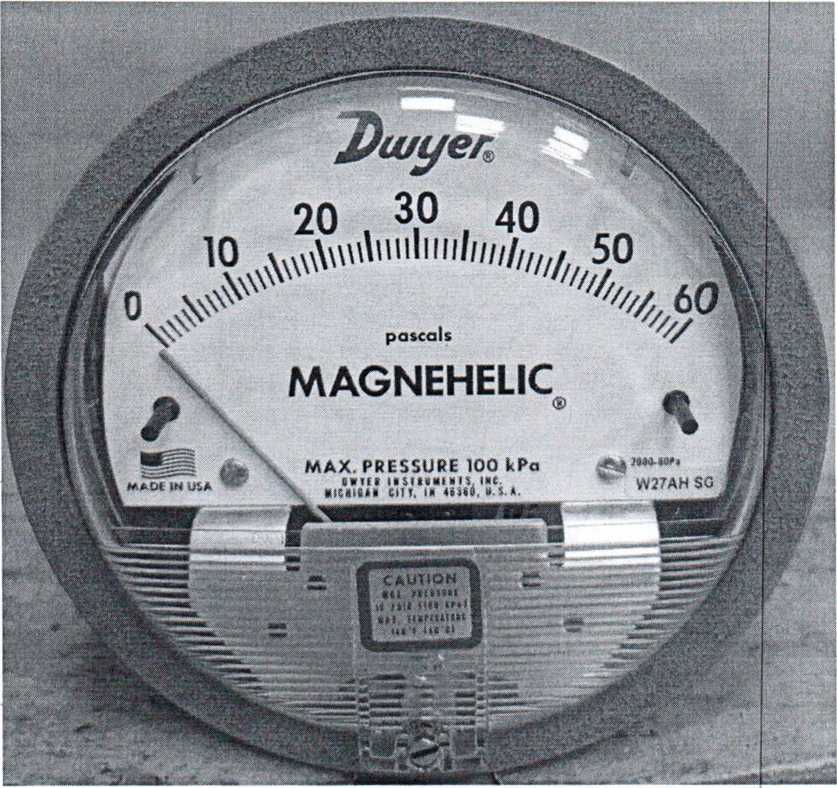

Рисунок 1.1- Фотография общего вида манометра дифференциального щего Magnehelic 2000-60РА № 161222СК-11
показываю-
161222СК-П
www.olil.ru ............... ...... ~
показываю-
Рисунок 1.2 - Фотография маркировки манометра дифференциального щего Magnehelic 2000-60РА № 161222СК-11

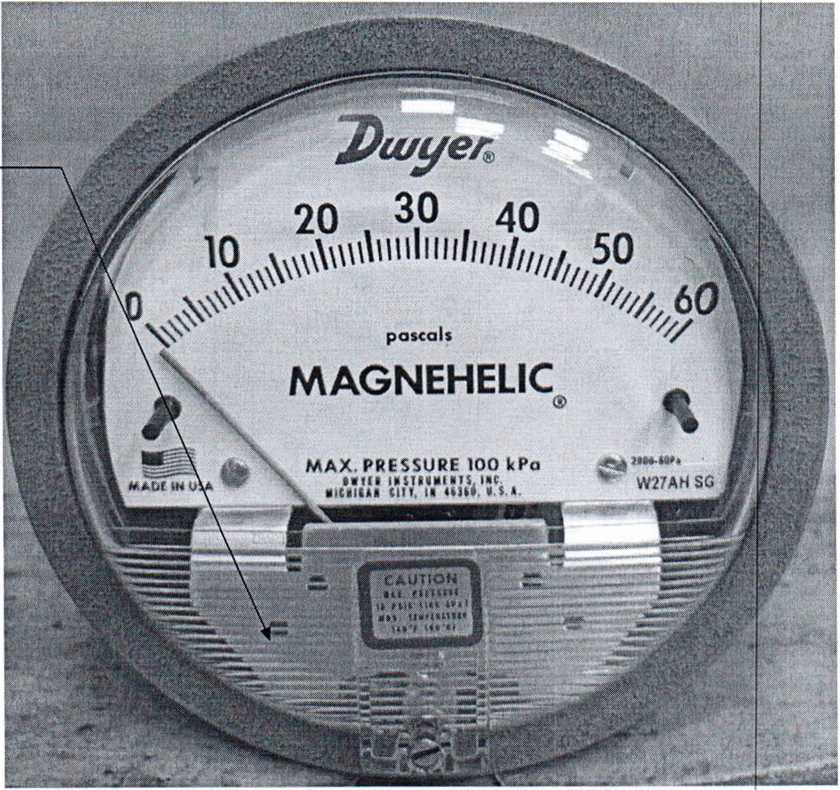

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
чш/er*
МД Of IH и’
pascals
W27AH SC
MAGNEHELIC
о
СДШЮМ ' tn ttt'smt и и» (>«« *»» > ж» п.нччм
MAX. PRESSURE 100 kPa tvtti ksthukis.i»c (lllltii CUI. II «Ш. I S ».
*
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
