Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222CK-10
| Номер в ГРСИ РФ: | РБ 03 04 9625 23 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | «Dwyer Instruments, Inc.», США |
|
Описание типа РБ 03 04 9625 23 [2023-03-16]
rb-03-04-9625-23_2023-03-16.pdf
|
Скачать |
Манометр дифференциальный показывающий Magnehelic 2000-60РЛ (далее манометр) предназначен для измерения дифференциального давления неагрессивных, нс кристаллизирующихся газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 9625 23 |
| Наименование | Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222CK-10 |
| Год регистрации | 2023 |
| Номер сертификата | 16169 |
| Дата регистрации | 2023-03-16 |
| Срок действия | - |
| Получатель сертификата | ООО «ТИССА», г. Молодечно, Минская обл., Республика Беларусь |
Производитель / Заявитель
«Dwyer Instruments, Inc.»
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | СТБ 8056-2015 «СОЕИ РБ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 04 9625 23 [2023-03-16]
rb-03-04-9625-23_2023-03-16.pdf
|
Скачать |
Описание типа
Назначение
Манометр дифференциальный показывающий Magnehelic 2000-60РЛ (далее манометр) предназначен для измерения дифференциального давления неагрессивных, нс кристаллизирующихся газов.
Область применения - фармацевтическая отрасль промышленности.
Описание
Манометр дифференциальный показывающий представляет собой од юстрелочные приборы с чувствительным элементом в виде диафрагмы. Диафрагма связана пластинчатой калиброванной пружиной с магнитом, расположенным вблизи спирали.
Фотографии общего вида средств измерений предс тавлены в приложении I.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений избы точного давления. кПа |
от 0 до 60 |
|
Пределы допускаемой приведенной погрешности *, % (класс точности) |
44,0 (4) |
* от диапазона измерений
Основные технические характеристики и метрологические характерно гики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность воздуха, нс более. % |
от плюс 5 до плюс 45 80 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Манометр дифференциальный показывающий Magnehelic 2000-60РЛ № 161222СК-10 |
1 |
|
11 аспорг |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа
средств измерений наносится на титульный лист паспорта.
Поверка осуществляется по СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромсры показывающие и самопишущие. Методика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация производи теля (паспорт);
методику поверки:
СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и гягона-поромеры показывающие и самопишущие. Методика поверки».
Перечень средс тв поверки: представлен в таблице 4.
Таблица 4
|
Наименование и тип средств поверки | |
|
'Гермогигрометр UNITESS ТНВ1 | |
|
Микроманометр МКВ-250 | |
|
Примечание Допускается применять другие средства поверки, обеспечивал нис метрологических характерно гик с требуемой точноетыо. |
ннис определс- |
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222СК-10 соответствует требованиям технической документации производителя (паспорта).
Производи тель средств измерений
«Dwyer Instruments, Inc.» Соединенные Штаты Америки
102 Indiana Highway 212, P.O. Box 373 Michigan City, IN 46361.
Телефон: +8 800-872-91-41
Email: info@dwycr.ru
Уполномоченное юридическое лицо, проводившее испытания средств измерспий/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон:+375 17 374-55-01
факс:+375 17 244-99-38 e-mail: info@bclgim.by
Приложения:
1. Фотографии общего вида средств измерений на 1 листе
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Заместитель директора по оценке соответствия
А.Д. Шевцова-Ронина
Приложение 1 (обязательное) Фотографии общего вида средств измерений

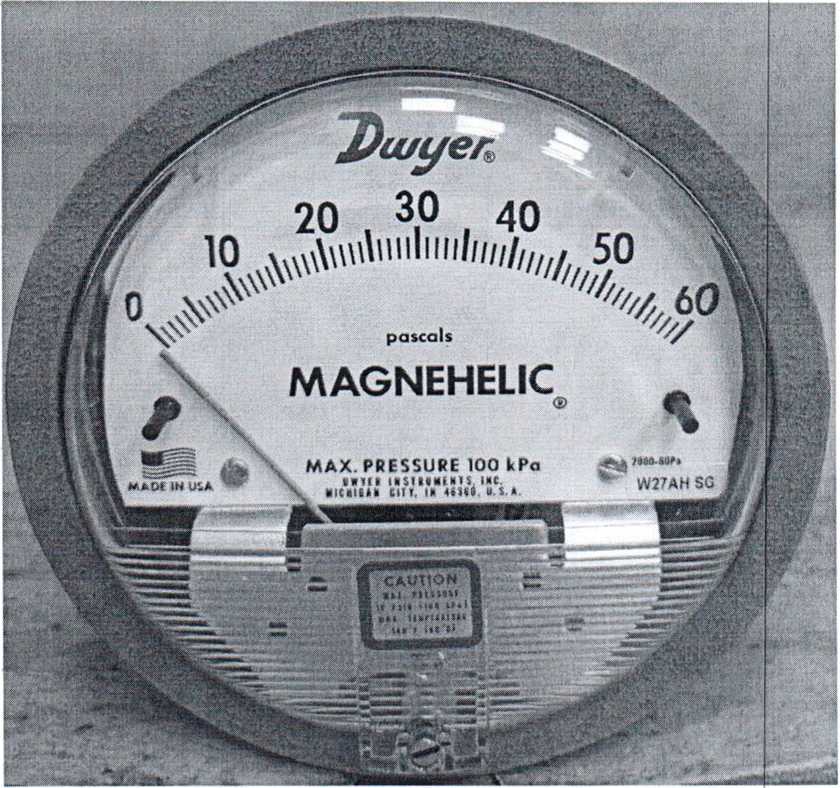

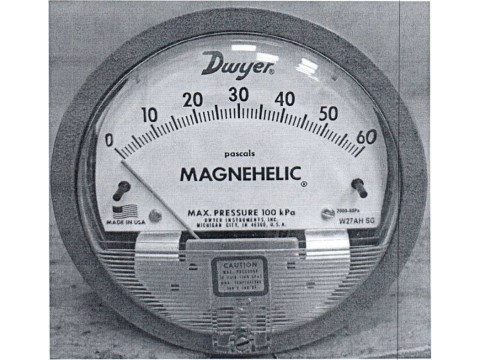

Рисунок 1.1 - Фотография общего вида манометра дифференциального! показывающего Magnehelic 2000-60РА № 161222СК-10
161222СК-Ю www.olihlP
Рисунок 1.2 - Фотография маркировки манометра дифференциального показывающего Magnehelic 2000-60РА № 161222СК-10

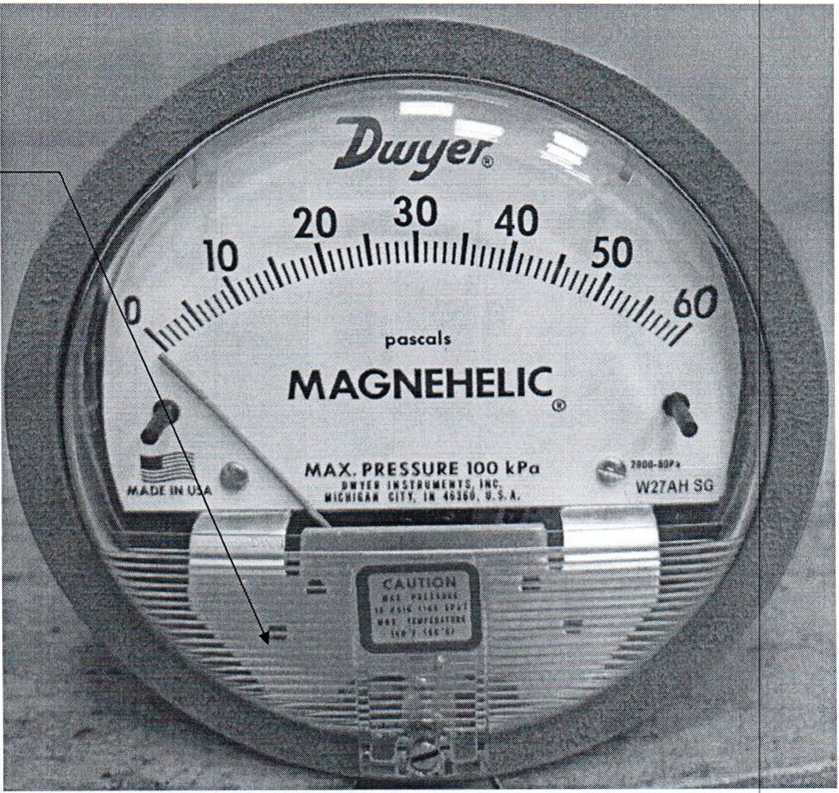

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
