Датчики давления и температуры расплава комбинированные DTA, DTAI
| Номер в ГРСИ РФ: | РБ 03 04 4568 11 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Датчики давления |
| Производитель / заявитель: | "Gneuss Kunststofftechnik GmbH", Германия |
|
Описание типа РБ 03 04 4568 11 [2011-04-13]
rb-03-04-4568-11_2011-04-13.pdf
|
Скачать |
Датчики давления и температуры расплава комбинированные DTA, DTAI (далее - датчики) предназначены для измерения давления и температуры жидких, тестообразных или пастообразных масс при высоких температурах, и в зависимости от исполнения, для преобразования измеренного значения давления в унифицированный электрический выходной сигнал силы и/или напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 4568 11 |
| Наименование | Датчики давления и температуры расплава комбинированные DTA, DTAI |
| Год регистрации | 2011 |
| Номер сертификата | 6874 |
| Дата регистрации | 2011-01-27 |
| Срок действия | 2016-01-27 |
| Получатель сертификата | фирма "Gneuss Kunststofftechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Gneuss Kunststofftechnik GmbH"
Адрес: Monichhusen 42, D-32549 Bad Oeynhausen
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2131-2011 |
Поверители
Скачать
|
Описание типа РБ 03 04 4568 11 [2011-04-13]
rb-03-04-4568-11_2011-04-13.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления и температуры расплава комбинированные DTA, DTAI (далее - датчики) предназначены для измерения давления и температуры жидких, тестообразных или пастообразных масс при высоких температурах, и в зависимости от исполнения, для преобразования измеренного значения давления в унифицированный электрический выходной сигнал силы и/или напряжения постоянного тока.
Область применения - химическая, нефтеперерабатывающая и другие области промышленности.
Описание
Принцип действия датчиков основан на тензорезистивном эффекте, деформация чувствительного элемента преобразуется в линейное изменение электрического сопротивления тензорезистивных элементов, размещенных на измерительной мембране.
Датчик DTA - пассивный датчик давления с выходным сигналом мВ/В.
Датчик DTAI имеет вторичный преобразователь, формирующий аналоговый унифицированный выходной сигнал 0-10 В, 0-20 мА, 4-20 мА, пропорциональный измеряемому значению давления.
Измерение температуры данными датчиками осуществляется при помощи чувствительных элементов типа РТ100 класса В по СТБ ГОСТ Р 8.625-2010 или типа К, J по СТБ ГОСТ Р 8.585-2004.
Внешний вид датчиков представлен на рисунке 1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А
к описанию типа.

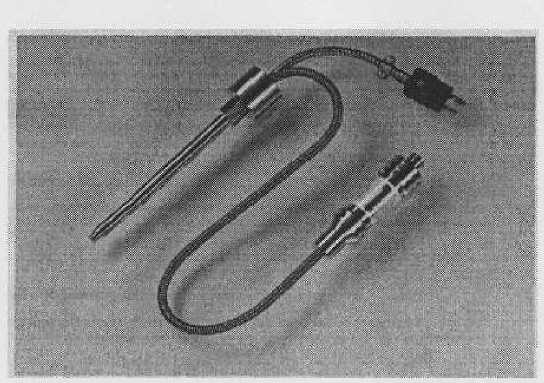

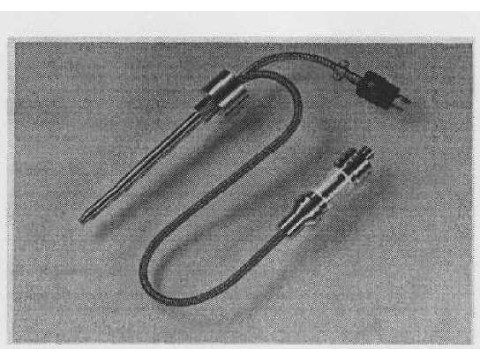

Рисунок 1. Общий вид датчиков
.Дла дда.уиситои
Государснееиын PWCTP средста измерении Ресмбтки Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |
|
DTA |
DTAI | |
|
Диапазон измерения давления, МПа |
от 0 до 1,7; от 0 до 3,5; от 0 до 5,0; от 0 до 10; от 0 до 20; от 0 до 35; от 0 до 40; от 0 до 50; от 0 до 60; от 0 до 70; от 0 до 80; от 0 до 100; от 0 до 140; от 0 до 200 | |
|
Пределы допускаемой приведенной погрешности, %, не более |
±0,25; ±0,5 | |
|
Диапазон измерения температуры, °C: - для датчиков с чувствительным элементом типа К, J по СТБ ГОСТ Р 8.585-2004 - для датчиков с чувствительным элементом Pt 100 класса В по СТБ ГОСТ Р 8.625-2010 |
от 0 до 400 от 0 до 350 | |
|
Пределы допускаемой абсолютной погрешности измерения температуры в диапазоне температур от 0 °C до 375 °C для датчиков с чувствительным элементом типа К, J по СТБ ГОСТ Р 8.585-2004, °C, не более |
1,5 | |
|
Пределы допускаемой относительной погрешности измерения температуры в диапазоне температур от 375 °C до 400 °C для датчиков с чувствительным элементом типа К, J по СТБ ГОСТ Р 8.585-2004, %, не более |
0,4 | |
|
Пределы допускаемой абсолютной погрешности измерения температуры в диапазоне температур от 0 °C до 350 °C для датчиков с чувствительным элементом PtlOO класса В по СТБ ГОСТ Р 8.625-2010, °C, не более |
±(0,3 + 0,005 |t|), где |t| - абсолютное значение температуры, °C, без учета знака | |
|
Пределы допускаемой дополнительной погрешности измерения давления при изменениях температуры на мембране, не более |
±0,02 МПа/ЮК | |
|
Пределы допускаемой дополнительной погрешности измерения давления при изменениях температуры на измерительной головке, не более |
±0,3 % от полной шкалы/10 К | |
|
Максимальная температура на разделительной мембране, °C, не более |
400 | |
|
Максимальная температура на измерительной головке, °C, не более |
125 |
85 |
|
Предельно допускаемое рабочее избыточное давление, МПа, не более |
1,5 хдиапазон измерения | |
|
Выходной сигнал |
2 мВ/В; 3,33 мВ/В |
от Одо 10 В; от 0 до 20 мА; от 4 до 20 мА |
|
Напряжение питания постоянного тока, В |
до 10 |
от 19 до 32 |
|
Степень защиты от проникновения воды, пыли и посторонних твердых частиц по IEC 60529: - корпуса - штекера |
IP 65 IP 55 | |
Для докунеято»
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки датчиков входит:
-датчик;
- стандартный элемент для измерения температуры;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Gneuss Kunststofftechnik GmbH" (Германия).
МРБ МП.2131-2011 "Датчики давления и температуры расплава комбинированные DTA, DTAI. Методика поверки".
Заключение
Датчики давления и температуры расплава комбинированные DTA, DTAI соответствуют требованиям документации фирмы "Gneuss Kunststofftechnik GmbH" (Германия).
Межповерочный интервал - не более 12 месяцев (для датчиков, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025.
