Датчики давления "ДОМИНАТОР"

Номер в ГРСИ РФ: РБ 03 04 4131 09
Раздел: Средства измерений давления [4]
Категория: Датчики давления
Производитель / заявитель: РУП "БЕЛГАЗТЕХНИКА", г. Минск
Скачать
Описание типа РБ 03 04 4131 09 [2010-03-26]
rb-03-04-4131-09_2010-03-26.pdf
Скачать
Нет данных о поставщике

Датчики давления "ДОМИНАТОР" (далее - датчики) предназначены для непрерывного преобразования избыточного давления в унифицированный выходной токовый сигнал 4-20 мА с целью контроля и управления технологическими процессами на объектах газовых хозяйств, тепловодораспределительных сетей и других объектах.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 04 4131 09
Наименование Датчики давления "ДОМИНАТОР"
Год регистрации 2009
Номер сертификата 6045
Дата регистрации 2009-09-29
Срок действия -
Получатель сертификата РУП "БЕЛГАЗТЕХНИКА", г. Минск, Республика Беларусь (BY)
Производитель / Заявитель

РУП "Белгазтехника"

Адрес: ул. Гурского, 30, 220015, г. Минск

Контакты: (017)251-75-61 / (017)251-73-23 / marketing@belgastehnika.by

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МРБ МП. 1979-2009

Поверители

Скачать

Описание типа РБ 03 04 4131 09 [2010-03-26]
rb-03-04-4131-09_2010-03-26.pdf
Скачать

Описание типа

Назначение

Датчики давления "ДОМИНАТОР" (далее - датчики) предназначены для непрерывного преобразования избыточного давления в унифицированный выходной токовый сигнал 4-20 мА с целью контроля и управления технологическими процессами на объектах газовых хозяйств, тепловодораспределительных сетей и других объектах.

Область применения датчиков - предприятия газовой отрасли, химической и нефтехимической промышленности, энергетики, коммунального хозяйства, а также других областей промышленности, где используется оборудование, работающее с разнообразными средами под давлением.

Описание

Принцип работы датчика основан на преобразовании избыточного давления в унифицированный выходной токовый сигнал 4-20 мА.

Датчики выпускают в нескольких исполнениях. Перечень исполнений приведен в таблице 1

Таблица 1

Условный код исполнения

Параметр, соответствующий условному коду исполнения

Возможные значения условного кода исполнения

А

Датчик избыточного давления

G

В

Нижний предел измеряемого давления, Рн

0

С

Верхний предел измеряемого давления, Рв (по заказу)

выбирается из таблицы 2 технических характеристик

D

Пределы допускаемой основной погрешности в % от диапазона изменения выходного сигнала (по заказу)

±0,25 % ±0,5 %

Е

Диапазон выходного сигнала датчика

4-20 мА

F

Обеспечение взрывобезопасности (по заказу): lExibIICT6 X по ГОСТ 30852.0-2002 (МЭК 60079-0-98)/ ГОСТ Р 51330.0-99 (IEC 60079-0-98) отсутствует

Ех

не указывается

G

Тип элементов присоединения:

М20х1,5 наружная

М20х1,5

Датчик состоит из следующих основных функциональных элементов:

- первичного преобразователя давления (измерительного блока);

- электронного блока (блока обработки полученного от преобразователя электрического сигнала).

Конструктивно датчик давления состоит из корпуса, изготавливаемого из нержавеющей стали, и присоединяемого к нему штепсельного разъёма типа DIN 43650 (электрическое присоединение типа PD). Внутрь корпуса устанавливается первичный преобразователь давления (сенсор) и печатная плата для обработки поступающего от сенсора сигнала.

Внешний вид датчика приведен на рисунке 1.

типа.

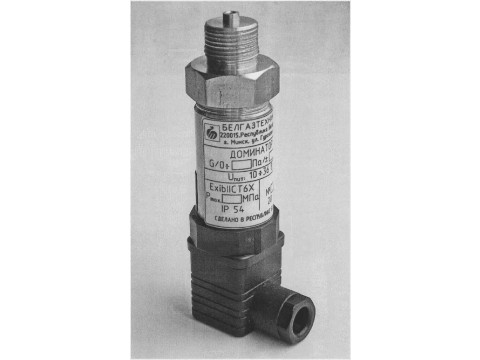

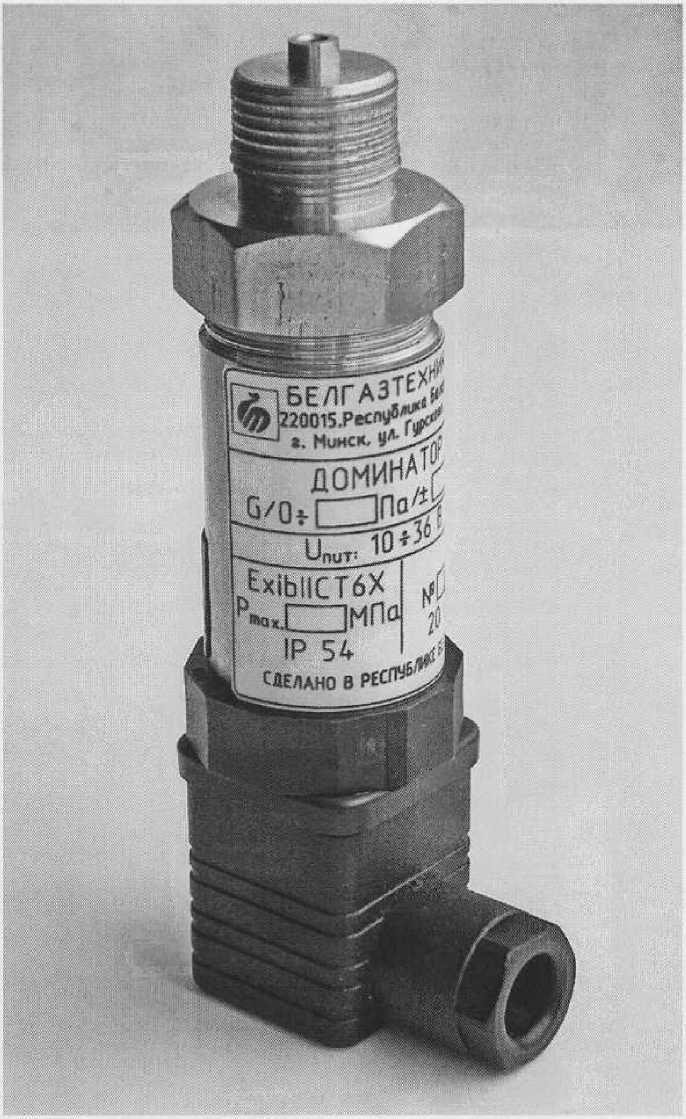

Рисунок I - Внешний вид датчика

Схема нанесения знака поверки (клейма - наклейки) приведена в Приложении к описанию

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение исполнения, диапазон измерения, пределы допускаемой основной погрешности датчика давления в % от диапазона изменения измеряемого давления (Рв - Рн) указаны в таблице 2.

Верхний предел измерительного диапазона Рв может выбираться (по заказу) из любых значений в рамках полного диапазона измеряемого давления данного исполнения датчика, при этом минимальная ширина устанавливаемого измерительного диапазона должна быть не менее 10% от полного диапазона. Рекомендуется использовать значения верхнего предела измеряемого избыточного давления (таблица 2).

Таблица 2

Вариант исполнения датчика давления (при произвольном значении условных кодов исполнения Е, F)

Пределы допускаемой основной погрешности в % от диапазона изменения измеряемого давления (Рв - Рн)

Полный диапазон измеряемого давления (0 - Рв.полн) (выбирается изготовителем в соответствии с заказом Рв)

Рекомендуемые значения верхнего предела измеряемого избыточного давления Рв (по заказу)

Доминатор-С/0^-6,3 кПа/±0,25 %

±0,25 %

0 - 6,89 кПа

4,0; 6,0; 6,3 кПа

Доминатор-О/0-25 кПа/±0,25 %

0 - 34,5 кПа

10; 16; 25 кПа

Доминатор-G/O-lOO кПа/±0,25 %

0-103,4 кПа

40; 60; 63; 100 кПа

Доминатор-0/0-630 кПа/±0,25 %

0 - 689,5 кПа

0,16; 0,25; 0,4; 0,60; 0,63 МПа

Доминатор-О/0~2,5 МПа/±0,25 %

0 - 3,45 МПа

1,0; 1,6; 2,5 МПа

Доминатор-G/O-lO кПа/±0,5 %

±0,5 %

0-10 кПа

4,0; 6,0; 6,3; 10 кПа

Доминатор-С/0-25 кПа/±0,5 %

0 - 25 кПа

16; 25 кПа

Доминатор-G/O-H 00 кПа/±0,5 %

0 - 100 кПа

40; 60; 63; 100 кПа

Доминатор-0/0^-600 кПа/±0,5 %

0 - 600 кПа

0,16; 0,25; 0,4; 0,60 МПа

Доминатор-О/0^-2,5 МПа/±0,5 %

0 - 2,5 МПа

0,63; 1,0; 1,6; 2,5 МПа

Основные характеристики датчиков указанны в таблице 3.

Таблица 3 - Основные характеристики датчиков

Наименование характеристики

Вариант исполнения датчика давления

Доминатор-G /O-63KlIaW5°/c

о4 о h

о м

Я И

% SSWl_P*0£94)/ rydojniHwo'p'

|L

Доминатор-G Л>-10кПа/±03%

Доминатор-G /0+25 кПа±03 %

Доминатор-G /0+100кПа/±0,5%

хс о4 || 1 5

1

-

ф

Верхний предел полного диапазона измерения давления, Рв.полн

6,89 кПа

343

кПа

103,4 кПа

6893 кПа

3,45

МПа

10 кПа

25 кПа

100 кПа

600

кПа

МПа

Нижний предел диапазона измерения давления, Рн

0

Рекомендуемые значения верхнего предела избыточного давления, Рв (по заказу)

4,0; 6,0;

63 кПа

10; 16; 25 кПа

40; 60; 63;

100 кПа

0,16; 035; 0,4;

0,60;

0.63 МПа

1Д 1,6;

2,5 МПа

4,0; 6,0,63;

10 кПа

16; 25 кПа

4JX001 •£9‘-09-017

0,16; 0^5; 0,4; 0,60 МПа

0,63; 1,0, 1,6;

23 МПа

Пределы допускаемой основной погрешности в % от диапазона изменения выходного сигнала

±0,25

±0,5

Вариация выходного сигнала датчика уг

не более предела основной погрешности

Допустимое давление перегрузки

ЗРв

2Рв

Диапазон выходного сигнала датчика

4+20 мА,

Диапазон рабочих температур, °C

от минус 40 до плюс 80

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха от нормальной температуры (20 ± 5) 0 С на каждые 10 °C, в диапазоне рабочих условий, не более

±0,1 %

Напряжение питания, В

•                            10+36; П’пиг>( 10,5+20-Ин)

для исполнения «Ех»: от блока взрывобезопасною питания БВГЩ-1 или от других уровня ExibllC и выше

Дополнительная погрешность, вызванная изменением напряжения питания от (24 ± 1) В на 1 В, не более

±0,01 %

Максимальная потребляемая мощность, В А

0,72 (для исполнения "Ех" - 0,56)

Сопротивление нагрузки датчиков (с учётом линии связи), кОм

от 0 до Ин=(ипит-10)/20*0,9

Продолжение таблицы 3

Наименование характеристики

Вариант исполнения датчика давления

Доминатор-G 0-6,3 кПа/±0Д5 °/с

Доминатор-G /025 кПа/±0Д5%

й

11 * и

4 8

% ScWlP 0ЕО0/ rydoirHHwotZ

Доминатор-Cj /02,5 МПа/±0Д5

%

е4

8- ? в

о 2

Kt g

чС О4

11 1 § м

s© о4

Q мэ И 1 i В 8

Доминатор-G /6^600 кПа/±0,5 %

Доминатор-G /О2^МПа/Ю,5%

Степень защиты оболочки датчика по ГОСТ 14254-96

IP54

Степень взрывозащищён-ности по

ГОСТ 30852.0-2002

(МЭК 60079-0-98)/

ГОСТ Р 51330.0-99 (IEC 60079-0-98)

1 ExibIICT6 X (только для исполнения «Ех»)

Габаритные размеры, мм, не более

145,5x50x30

Масса, кг, не более

0,25

Элементы присоединения

штуцер М20*1,5; отверстие 04; штепсельный разъём DIN 43650

Примечание — Rh - сопротивление нагрузки в кОм.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель датчика способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом в руководство по эксплуатации датчика

Комплектность

Комплект поставки датчика указан в таблице 4.

Таблица 4

Наименование,

Обозначение

Количество

1 Датчик давления "ДОМИНАТОР"

14-07.7.00.000

1

2 Руководство по эксплуатации

14-07.7.00.000 РЭ

1

3 Методика поверки

МРБ МП    - 2009

1

4 Свидетельство о взрывозащищён-ности(копия)

1

(только для исполнения «Ех»)

5 Упаковка

14-07.7.30.000

1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

-ТУВУ 100270876.146-2009 Датчики давления "ДОМИНАТОР". Технические условия;

- ГОСТ 12997-84 Изделия ГСП. Общие технические условия;

- ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

- ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP);

- МРБ МП. - 2009 Датчики давления "ДОМИНАТОР".

Заключение

Датчики давления "ДОМИНАТОР" соответствуют требованиям

ТУ BY 100270876.146-2008 , ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-96.

Межповерочный интервал - не более 12 месяцев (для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательскийиспытательный центр БелГИМ.

г.Минск, Старовиленский тракт, 93,тел.334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
