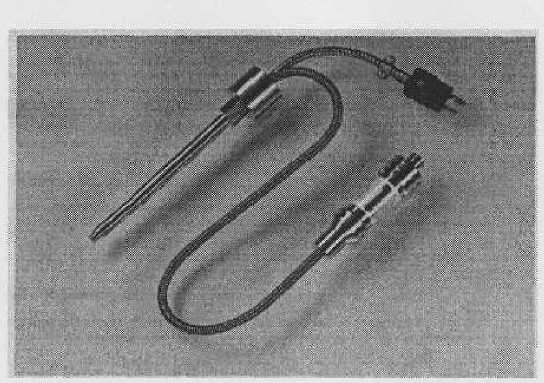

Датчики давления МТ101

Назначение

Датчики давления МТ101 предназначены для непрерывного пропорционального преобразования избыточного давления в унифицированный токовый выходное сигнал.

Описание

Измеряемое давление, воспроизводимое мембраной измерительного блока, преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя. Под действием силы упругий элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нем тензорезисторов. Электронный блок преобразует это изменение сопротивления в токовый выходной сигнал.

Основные технические характеристики

Пределы измерений. МПа:                              0,25: 0.4; 0.63: 1,0; 1.6; 2,5; 4,0; 6.3: 10:

16 ; 25; 40; 63; 100: (-0.1 +0.15); (-0.1 +0,3); (-0.1 +0.53); (-0.1 +0.9);     (-0.1

+1,5); (-0.1 +2.4); (-0.1 +3.9)

Верхний предел изменения датчиков равен диапазону измерений.

Нижний предел изменения датчиков равен нулю.

Пределы допускаемой основной

погрешности, % от диапазона измерений:                       ± 0.15, ±0.20. ±0,25. ±0.50

Значения выходного сигнала. мА:                                   4...20, 20. ..4. 0...5. 5...0

Допускаемое давление перегрузки датчиков указано в таблице 1.

Таблица 1.

Примечание: Допускаемое рабочее давление перегрузки - давление, после воздействия которого не требуется дополнительная настройка датчика.

По устойчивости к климатическим воздействиям датчики имеют следующие исполнения по ГОСТ 15150:

У 2* - для работы при температуре от минус 30° до плюс 50° С;

У 2** - для работы при температуре от минус 55° до плюс 80° С;

У ХЛ3.1 * и ТЗ* - для работы при температуре от плюс 5° до плюс 50° С;

УХЛ3.1 ** и ТЗ**- для работы при температуре от минус 10° до плюс 80° С.

Относительная влажность окружающего воздуха - до 95% при температуре 35° С.

По защищенности от воздействия окружающей среды датчики имеют пылеводозащищенное исполнение IP55, IP65 по ГОСТ 14254-80.

По устойчивости к механическим воздействиям (виброустойчивости и вибростойкости) датчики имеют исполнение VI по ГОСТ 12997-84.

Мощность потребляемая датчиком не более 0,8 ВА при напряжении питания 36 V.

Масса, кг, не более 0.2

Габаритные размеры 135x40x34 м

Средняя наработка на отказ - 250000 часов.

Знак утверждения типа

Знак утверждения типа наносится на табличку, прикрепленную к датчику.

Комплектность

В комплект поставки входят:

дат чик - 1 шт., руководство по эксплуатации совмещенное с паспортом - 1 экз.. комплект монтажных частей - 1 комплект.

Поверка

Поверка датчиков давления МТ101 проводится по МИ 1997-89 «Преобразователи давления измерительные. Методика поверки»

Перечень оборудования необходимого для поверки датчиков:

- манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600: МП-2500;

- манометр МПА-15;

- комплекс для измерения давления цифровой ИПДЦ;

- задатчик избыточного давления «Воздух-250». «Воздух-1600». «Воздух-1,6». «Воздух-2.5». «Воздух-6,3»;

- магазин сопротивлений РЗЗ;

- образцовая катушка сопротивления РЗЗ 1;

- вольтметр универсальный Щ31.1Ц1516;

- источник постоянного тока Б5-49;

- термометр;

Мсжповсрочный интервал:

- 2 года - для датчиков с пределом допускаемой основной погрешности ± 0.15%, ± 0.2%, ± 0.25% диапазона измерений:

- 3 года - для датчиков с пределом допускаемой основной погрешности ± 0,5% диапазона измерений.

Нормативные документы

ГОСТ 22250-85 «Датчики давления, разряжения и разности давлений с электрическим аналоговым выходными сигналами ГСП».

ТУ 4212-011-00226218-2006 «Датчики давления МТ101. Технические услиг.ия».

Заключение

Тип датчиков давления МТ101 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.
