Измерители давления ИД-20
| Номер в ГРСИ РФ: | РБ 03 04 2506 05 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ОАО "МИСОМ ОП", г. Минск |
|
Описание типа РБ 03 04 2506 05 [2005-01-01]
rb-03-04-2506-05_2005-01-01.pdf
|
Скачать |
Измерители давления ИД-20 (в дальнейшем - измерителя) предназначены для измерения избыточного давления жидкости в гидравлическом оборудовании промышленного назначения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 2506 05 |
| Наименование | Измерители давления ИД-20 |
| Год регистрации | 2005 |
| Номер сертификата | 3298 |
| Дата регистрации | 2005-04-28 |
| Срок действия | - |
| Получатель сертификата | ОАО "МИСОМ ОП", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МИСОМ ОП"
Адрес: 220089, г. Минск, ул.Железнодорожная, 27, к.1
Контакты: (017) 226-30-94 // (017) 226-31-60 // MISOM@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится в соответствии с МРБ.МП.1469 - 2005 |
Поверители
Скачать
|
Описание типа РБ 03 04 2506 05 [2005-01-01]
rb-03-04-2506-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Измерители давления ИД-20 (в дальнейшем - измерителя) предназначены для измерения избыточного давления жидкости в гидравлическом оборудовании промышленного назначения.
Описание
Измеритель состоит из преобразователя давления и блока измерения.
Преобразователь давления представляет собой мембранный патрон, выполненный из нержавеющей стали, на торцевой части которого установлены тензочувствительные элементы и защитная крышка. Другая часть патрона выполнена в виде фланца.
Блок измерения выполнен на базе универсального контроллера КТУ-3 АТЮФ.4683 82.056 и смонтирован в пластмассовом корпусе, на лицевую панель которого выведены органы управления и ЖКИ-индикатор измеряемой величины.
В блоке измерения предусмотрена блокировка, исключающая несанкционированное вмешательство в процессе эксплуатации.
Принцип работы измерителя основан на явлении тензоэффекта и заключается в том, что жидкость под давлением поступает в полость мембраны преобразователя давления и деформирует её рабочую поверхность. Установленные на ней чувствительные элементы (тензорезисторы) преобразуют упругую деформацию мембраны в электрический сигнал, пропорциональный величине действующего избыточного давления. Этот сигнал поступает на вход блока измерения, где после преобразования отображается на буквенно-цифровом индикаторе в единицах измеряемой величины.
Внешний вид измерителя приведен на рисунке 1.
Схема пломбирования предприятием-изготовителем для защиты от несанкционированного доступа к органам регулировки и нанесения государственного поверительного клейма-наклейки приведена в приложении А.

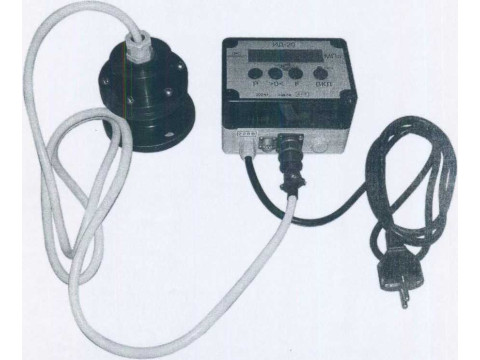

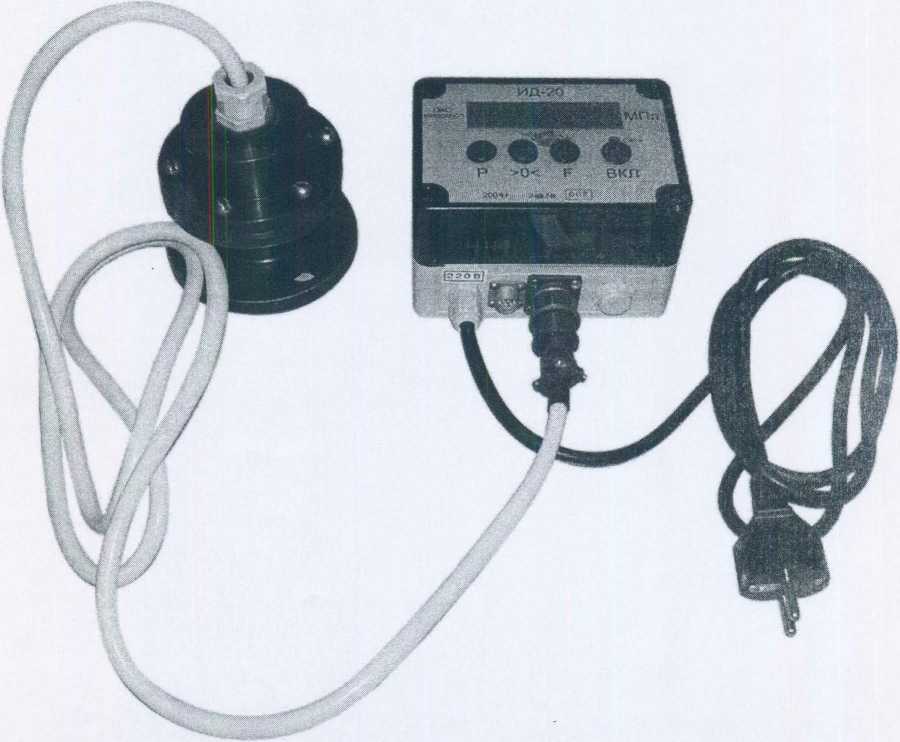

Рисунок 1 - Внешний вид измерителя давления ИД-20
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИ
Основные технологические и метрологические характеристики указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания, В, от сети переменного тока с номинальной частотой 50 Гц |
230 |
|
Диапазон измерения избыточного давления МПа |
от 0 до 20 |
|
Цена наименьшего разряда цифрового индикатора, МПа |
0,1 |
|
Пределы допускаемой приведенной погрешности измерения избыточного давления, % |
±2 |
|
Предел допускаемой вариации показаний, МПа |
0,4 |
|
Время установления показаний при измерении давления, с, не более |
3 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Габаритные размеры, мм, не более: - преобразователя давления - блока измерения |
120x0100 130 х 120 х 85 |
|
Масса, кг, не более - преобразователя давления - блока измерения |
2 1 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 43 |
|
Средний полный ресурс, ч, не менее - преобразователя давления - блока измерения |
1000 10000 |
|
Средняя наработка на отказ, ч, не менее |
1000 |
|
Предельный рабочий диапазон температур, °C |
от 5 до 40 |
|
Относительная влажность в рабочих условиях, % |
95 при температуре 30 °C |
|
Предельный диапазон температур транспортирования, °C |
от минус 25 до плюс 55 |
|
Относительная влажность при транспортировании, % |
95±3 при температуре 35 °C |
|
Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
класс 1 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на фальш-панель под защитным экраном блока измерения и на титульные листы эксплуатационных документов типографским способом.
Комплектность
Комплект поставки измерителя указан в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Преобразователь давления |
1 |
|
Блок измерения |
1 |
|
Измеритель давления Паспорт |
1 |
|
Измеритель давления Формуляр |
1 |
|
Методика поверки |
1 |
|
Мембрана |
1 |
|
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100260116.058 - 2005 “Измеритель давления ИД-20”
МРБ.МП. 1469 - 2005 “Измеритель давления ИД-20. Методика поверки”
ГОСТ 12997-84 “Изделия ГСП. Общие технические условия”
Заключение
Измеритель давления ИД - 20 соответствует требованиям ТУ BY 100260116.058-2005, ГОСТ 12997-84.
С- ч
Межповерочный интервал - 12 ггёс.
Научно-исследовательский
испытательный центр БелГИМ.
Старовиленский тракт, 93, 220053 г. Минск,
тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
