Машины для измерения нагрузок при испытаниях материалов на растяжение, сжатие и изгиб серии 5900
| Номер в ГРСИ РФ: | РБ 03 03 4848 12 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "Instron Division of ITW Limited", США |
|
Описание типа РБ 03 03 4848 12 [2012-09-19]
rb-03-03-4848-12_2012-09-19.pdf
|
Скачать |
Машины для измерения нагрузок при испытаниях материалов на растяжение, сжатие и изгиб серии 5900 (далее - машины) предназначены для измерений силы и изменений линейных размеров образцов различных материалов (металлов, строительных, полимерных и текстильных материалов, изделий из дерева, стекла, керамики и др.) при испытаниях на растяжение/сжатие, изгиб, трение, срез.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4848 12 |
| Наименование | Машины для измерения нагрузок при испытаниях материалов на растяжение, сжатие и изгиб серии 5900 |
| Год регистрации | 2012 |
| Номер сертификата | 7717 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2017-03-29 |
| Получатель сертификата | фирма "Instron Division of ITW Limited", США (US) |
Производитель / Заявитель
фирма "Instron Division of ITW Limited"
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8034-2011 |
Поверители
Скачать
|
Описание типа РБ 03 03 4848 12 [2012-09-19]
rb-03-03-4848-12_2012-09-19.pdf
|
Скачать |
Описание типа
Назначение
Машины для измерения нагрузок при испытаниях материалов на растяжение, сжатие и изгиб серии 5900 (далее - машины) предназначены для измерений силы и изменений линейных размеров образцов различных материалов (металлов, строительных, полимерных и текстильных материалов, изделий из дерева, стекла, керамики и др.) при испытаниях на растяжение/сжатие, изгиб, трение, срез.
Область применения - металлургия, машиностроение, строительство, легкая промышленность и др.
Описание
Машины состоят из нагрузочной рамы со встроенным контроллером и панели управления, смонтированной на колонне; динамометрического датчика, смонтированного на траверсе; комплекта ручных зажимов и компьютера. Нагрузочная рама состоит из основания, одной или двух колонн, подвижной траверсы и верхней плиты. Каждая колонна состоит из направляющей колонны и ходового винта. На направляющей колонне и ходовом винте закрепляется траверса. При вращении ходового винта осуществляется подача траверсы вниз или вверх.
На подвижной траверсе закреплен динамометрический датчик (тензометрического типа), который вместе с системой коммутации и регистрации измерений является силоизмерительным устройством машины. Нагрузка прикладывается к испытуемому образцу последовательно с динамометрическим датчиком.
Принцип действия силоизмерительного устройства машин заключается в преобразовании силы, приложенной к испытуемому образцу, в электрический сигнал, передающийся в электронный блок управления.
Для измерения деформации на образце закрепляется датчик деформации - экстензометр. Для проведения испытаний на изгиб и расслаивание используются специальные приспособления.
Управление всеми операциями машин производится с компьютера с использованием программного обеспечения Instron Bluehill, позволяющего в автоматическом режиме осуществлять измерения, запись результатов измерений в графической форме, а также в форме протоколов.
В зависимости от наибольшей предельной нагрузки машины изготавливаются следующих исполнений:
- 5942, 5943, 5944 - одноколонные настольные машины;
- 5965, 5966, 5967, 5969 - двухколонные настольные машины;
- 5982, 5984, 5985, 5988, 5989 - двухколонные напольные машины.
Внешний вид машин приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.

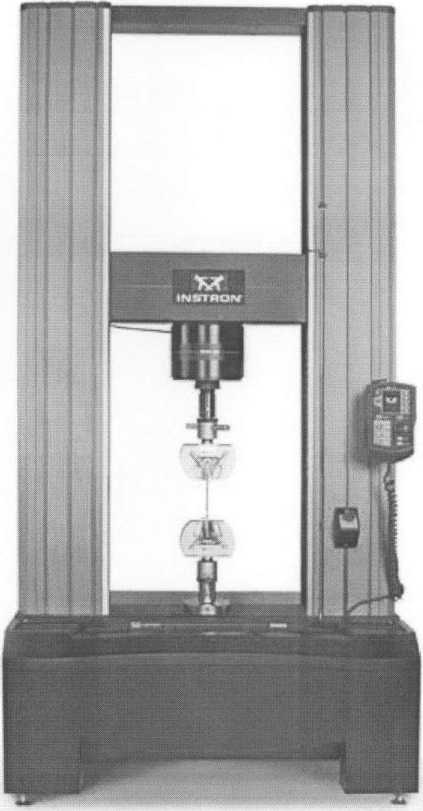

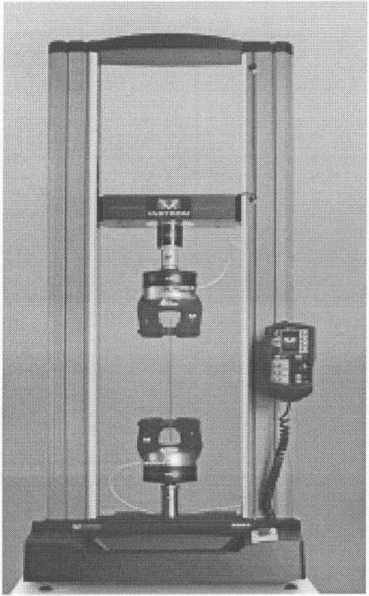

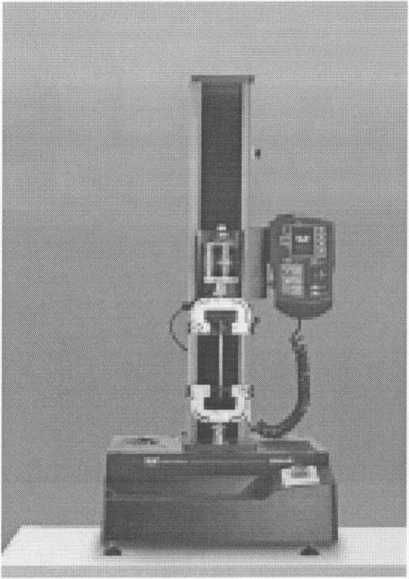

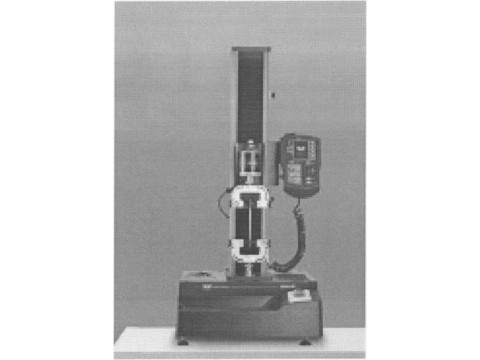

Рисунок 1 Внешний вид машин для измерения нагрузок при испытаниях растяжение, сжатие и изгиб серии 5900 /
ан.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |||||||||||
|
5942 |
5943 |
5944 |
5965 |
5966 |
5967 |
5969 |
5982 |
5984 |
5985 |
5988 |
5989 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Наибольшая предельная нагрузка, кН |
0,5 |
1 |
2 |
5 |
10 |
30 |
50 |
100 |
150 |
250 |
400 |
600 |
|
Пределы допускаемой относительной погрешности измерения нагрузки, % |
±0,4 для датчиков Instron 2525, 2530, 2580 в диапазоне до 0,01 верхнего предела измерений ±0,5 для датчиков Instron 2580 в диапазоне до 0,02 верхнего предела измерений ±0,5 для датчиков Instron 2525, 2530 в диапазоне до 0,04 верхнего предела измерений | |||||||||||
|
Диапазон перемещения траверсы, мм |
от 0 до 488 |
от 0 до 885 |
от 0 до 1140 от 0 до 1640* |
от 0 до 1330 отО до 1830* |
от 0 до 1850 | |||||||
|
Пределы допускаемой погрешности записи перемещения подвижной траверсы |
±0,02 мм или 0,1 % от перемещения (большее из значений) | |||||||||||
|
Пределы допускаемой относительной погрешности измерения деформации, % |
±0,5 в диапазоне до 0,2 верхнего диапазона измерений для экстензометров класса 0.5 по ISO 9513 | |||||||||||
|
Максимальная скорость перемещения подвижной траверсы, мм/мин |
2500 |
2500 |
2500 |
3000 |
1500 |
1000 |
600 |
1016 |
762 |
508 |
508 |
508 |
|
Скорость обратного хода подвижной траверсы, мм/мин |
1875 |
2500 |
2500 |
3200 |
1700 |
1000 |
600 |
1016 |
800 |
600 |
508 |
508 |
|
Максимальная высота рабочего пространства, мм |
762 |
1123 |
1123 |
1256 1756* |
1256 1756* |
1212 1712* |
1212 1712* |
1430 1930* |
1430 1930* |
1430 1930* |
2050 |
2000 |
|
Расстояние между колоннами, мм |
100 |
100 |
100 |
418 |
418 |
418 |
418 |
575 |
575 |
575 |
762 |
762 |
|
Масса, кг, не более |
43 |
54,4 |
54,4 |
146 161* |
146 161* |
192 210* |
250 273* |
784 898* |
882 955* |
882 955* |
2255 |
2516 |
|
Потребляемая мощность, В.А, не более |
250 |
250 |
300 |
900 |
900 |
900 |
900 |
3500 |
3500 |
3500 |
4800 |
4800 |
|
Напряжение питания, В |
230±23 | |||||||||||
Лист 3 Листов 6
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
13 |
|
Габаритные размеры, мм, не более | ||||||||||||
|
высота |
986 |
1383 |
1383 |
1630 2148* |
1630 2148* |
1630 2148* |
1630 2148* |
2273 2773* |
2273 2773* |
2273 2773* |
3128 |
3128 |
|
ширина |
459 |
459 |
459 |
779 |
779 |
779 |
779 |
ИЗО |
ИЗО |
ИЗО |
1594 |
1594 |
|
глубина |
614 |
614 |
614 |
725 |
725 |
725 |
725 |
777 |
777 |
777 |
964 |
964 |
|
Диапазон температур при эксплуатации, °C |
от плюс 10 до плюс 38 | |||||||||||
|
Диапазон температур при хранении, °C |
от минус 40 до плюс 66 | |||||||||||
|
Диапазон относительной влажности при эксплуатации и хранении, % |
от 10 до 90 (без конденсата) | |||||||||||
|
Примечание - *Указаны значения для машин с расширенным рабочим пространством | ||||||||||||
Лист 4 Листов 6
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
В комплект поставки входят:
- машина для измерения нагрузок при испытаниях материалов на растяжение, сжатие и изгиб серии 5900;
- комплекты кабелей присоединительных, захватов и зажимов, датчиков нагрузки и экстензометров;
- персональный компьютер (по заказу);
- программное обеспечение Instron Bluehill;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Instron Division of ITW Limited", США.
СТБ 8034-2011 "Система обеспечение единства измерений Республики Беларусь. Машины для испытания материалов на растяжение, сжатие и изгиб. Методика поверки".
Заключение
Машины для измерения нагрузок при испытаниях материалов на растяжение, сжатие и изгиб серии 5900 соответствуют технической документации фирмы-изготовителя "Instron Division of ITW Limited", США.
Межповерочный интервал - не более 12 месяцев (для машин, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
