Машины для измерения статических и динамических параметров при определении механических свойств материалов серии 8800

Назначение

Машины для измерения статических и динамических параметров при определении механических свойств материалов серии 8800 (далее - машины) предназначены для измерений силы и изменений линейных размеров образцов различных материалов (металлов, строительных, полимерных и текстильных материалов, изделий из дерева, стекла, керамики и др.) при испытаниях на изгиб, срез и растяжение/сжатие в статическом и динамическом режимах.

Область применения - металлургия, машиностроение, строительство, легкая промышленность и др.

Описание

Машины состоят из основания, на котором закреплена рама с неподвижной траверсой и масляный гидравлический привод с подвижным поршнем, электронного блока управления и компьютера.

Принцип действия силоизмерительного устройства машин заключается в преобразовании силы, приложенной к испытуемому образцу, в электрический сигнал, передающийся в электронный блок управления. Управление операциями машин производится с компьютера с использованием программного обеспечения Instron Bluehill для статических испытаний и программного обеспечения WaveMatrix для динамических испытаний, позволяющих в автоматическом режиме осуществлять измерения, запись результатов измерений в графической форме и в форме протоколов.

Встроенный датчик перемещения представляет собой электромагнитный преобразователь, регистрирующий высоту перемещения подвижного поршня и активных захватов. Перемещение поршня является мерой изменения линейных размеров испытываемого образца.

В зависимости от наибольшей предельной нагрузки машины изготавливаются следующих исполнений: 8801, 8802, 8803, 8804, 8805, 8806. Исполнения 8801, 8802, 8803 имеют две направляющие колонны, исполнения 8804, 8805, 8806 - четыре направляющие колоны.

В зависимости от наибольшей предельной нагрузки, машины могут комплектоваться тензометрическими датчиками силы Dynacell с различными значениями предельной нагрузки: 0,25; 1; 5; 10; 25; 50, 100; 250; 500; 1000; 2500 кН. Датчик силы крепится на неподвижной траверсе.

Внешний вид машин приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки приведгацдарт^кении А настоящего описания типа.                                      # /

V.                Листов 5

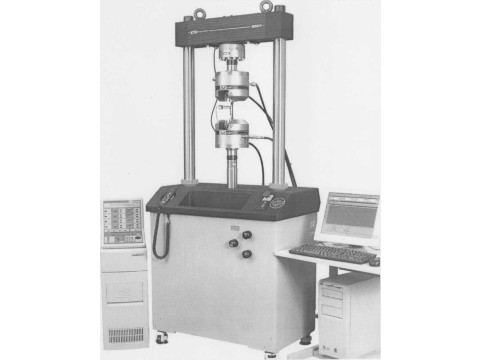

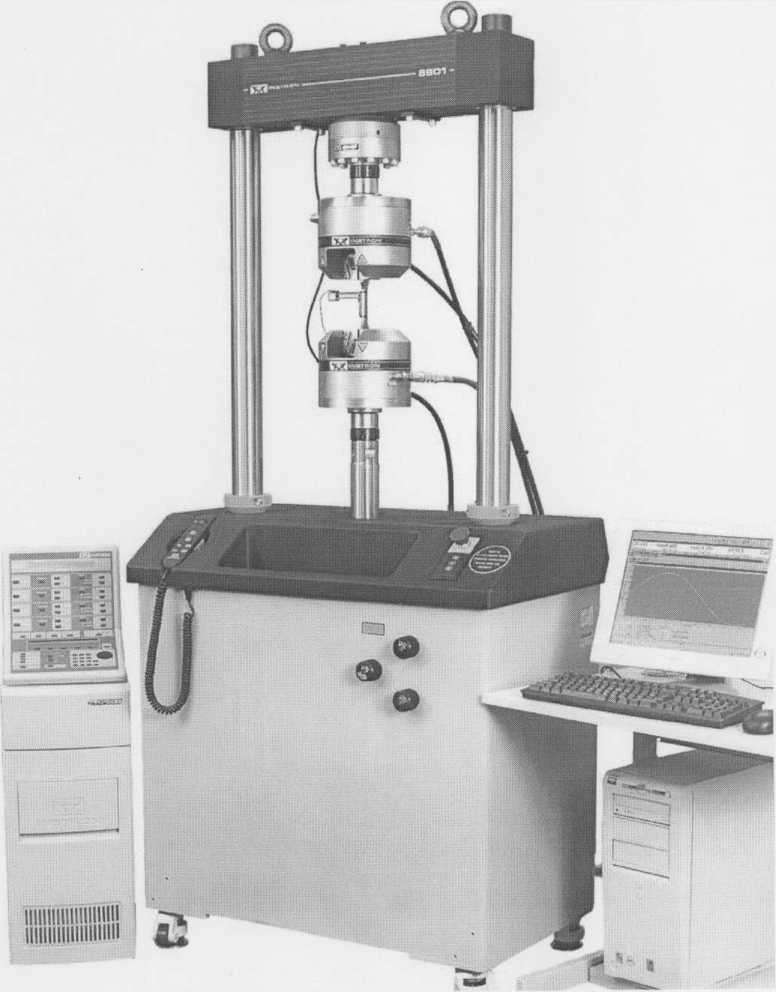

Рисунок 1 Внешний вид машины 8801

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1.

Т аб лица 1_____ _________________________________________________________________________________________

Лист 3 Листов 5

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входят:

- машина для измерения статических и динамических параметров при определении механических свойств материалов серии 8800;

- комплекты кабелей присоединительных, захватов и зажимов, датчики нагрузки и деформации;

- персональный компьютер (по заказу);

- программное обеспечение Instron Bluehill и WaveMatrix;

- руководство по эксплуатации.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы-изготовителя "Instron Division of ITW Limited", Великобритания.

СТБ 8034-2011 "Система обеспечение единства измерений Республики Беларусь. Машины для испытания материалов на растяжение, сжатие и изгиб. Методика поверки".

Заключение

Машины для измерения статических и динамических параметров при определении механических свойств материалов серии 8800 соответствуют технической документации фирмы-изготовителя "Instron Division of ITW Limited", Великобритания.

Межповерочный интервал - не более 12 месяцев (для машин, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
