Машины испытательные универсальные ДМ-2,5-1

Назначение

Машины испытательные универсальные ДМ-2,5-1 (в дальнейшем - машины), предназначены для измерения прилагаемой нагрузки, скорости ее приложения и деформации образца при определении механических характеристик материалов в процессе проведения испытаний на растяжение и сжатие.

Основная область применения - лаборатории промышленных предприятий.

Описание

Принцип действия машины основан на квазистатическом нагружении образцов или готовых изделий с одновременным измерением прилагаемой нагрузки, скорости ее приложения и деформации образца при определении механических характеристик материалов в процессе проведения испытаний на растяжение и сжатие.

Конструктивно машина состоит из основания, специальной опорной поверхности, одной колонны, в которой расположен винт привода с регулируемой скоростью перемещения расположенного на нем активного захвата. Активный захват несет на себе датчик, предназначенный для испытаний на растяжение и сжатие. Датчик модели S2 или S9 (производства НВМ, Германия) связан с сенсорным дискретным отсчетным устройством (СДОУ).

Принцип действия машины при измерении нагрузки заключается в преобразовании тензорезисторным датчиком нагрузки, действующей на образец, в электрический сигнал, который передается и обрабатывается в блоке управления, сопряженным с СДОУ.

Принцип действия измерителя перемещений заключается в преобразовании перемещения чувствительного элемента датчика перемещения в электрический сигнал, который поступает в электронный блок управления, сопряженный с СДОУ. Нагружающий элемент (активный захват) воздействует на образец, вызывая его деформацию вплоть до разрушения. Вид испытаний растяжение либо сжатие зависит от используемых приспособлений.

Электронный блок осуществляет управление силовыми переключателями и измерительными операциями. Он воспринимает сигналы датчиков, обрабатывает их, вычисляет текущее значение скорости перемещения и, на основании полученных данных, поддерживает скорость в заданном диапазоне или переключает в соответствии с заданным алгоритмом перемещения активного захвата. Требуемое значение скорости перемежЯЯ*^ другие параметры испытания задаются непосредственно с сенсорного экрана^ди^^^ нем же отображаются текущие значения действующей нагрузки и перемещешу^ ЭгмЙнаХ нем же отображаются текущие значения действующей нагрузки и перемещения. Эти значения могут быть использованы для дальнейшего автоматического вычисления блоком управления относительной деформации, пределов прочности, твердости, и других характеристик испытуемых образцов, а также статистических данных но результатам испытаний нескольких однотипных образцов.

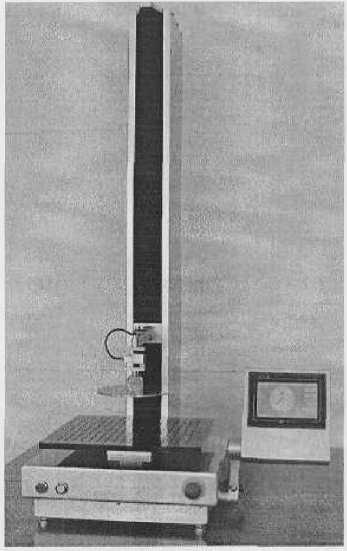

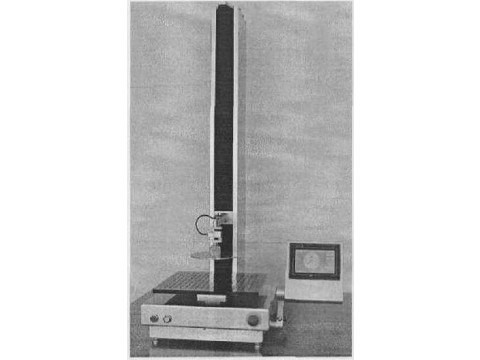

Внешний вид машины испытательной универсальной ДМ-2,5-1 представлен на рисунке 1. Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

Рисунок 1 - Внешний вид машины

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики соответствуют значениям, приведенным в таблице 1.

Таблица 1

Рабочий диапазон температур, °C                         (25 ± 10) °C

Относительная влажность в рабочих условиях, %          80 при температуре 25 °C

Потребляемая мощность, не более                         650 В А.

Предельный диапазон температур транспортирования, °C, от минус 50 до плюс 50

Относительная влажность при транспортировании, %      (95 ± 3) при температуре 35 °C

Класс защиты от поражения электрическим током                       т

поГОСТ 12.2.091-2002

Знак утверждения типа

Знак утверждения типа наносится на табличку, закрепленную на корпусе машины способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки машины приведен в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 690311729.001-2010 Машина испытательная универсальная ДМ-2,5-1. Технические условия.

ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.

ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

МРБ МП.2101-2010 Машина испытательная универсальная ДМ-2,5-1. Методика поверки.

Заключение

Машины испытательные универсальные ДМ-2,5-1 соответствуют требованиям ТУ BY 690311729.001 -2010, ГОСТ 28840-90, ГОСТ 12997-84, МРБ МП.2101-2010.

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский

Испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93,

Тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
