Измерители прочности материалов ИПМ-1
| Номер в ГРСИ РФ: | РБ 03 03 4258 15 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ГНУ "Институт прикладной физики Национальной академии наук Беларуси" (ИПФ НАН), г. Минск |
Измерители прочности материалов ИПМ-1 (далее - приборы) предназначены для измерения прочности бетонов по СТБ 2264 и ГОСТ 22690, асфальтобетонов и других композитных материалов (отвержденных битумов, резин, полимеров и др.) и оценки физикомеханических свойств материалов (твердости, динамического модуля упругости и вязкости).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4258 15 |
| Наименование | Измерители прочности материалов ИПМ-1 |
| Год регистрации | 2015 |
| Номер сертификата | 9833 |
| Дата регистрации | 2015-06-30 |
| Срок действия | 2020-06-30 |
| Получатель сертификата | ИПФ НАН Беларуси, г. Минск, Республика Беларусь (BY) / Учреждение науки ИКЦ СЭКТ, г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ИПФ НАН Беларуси / Учреждение науки ИКЦ СЭКТ (г. Санкт-Петербург, Россия)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2018-2010 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 03 4258 15 [2010-09-17]
rb-03-03-4258-15_2010-09-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4258 15 [2015-11-04]
rb-03-03-4258-15_2015-11-04.pdf
|
Скачать |
Описание типа
Назначение
Измерители прочности материалов ИПМ-1 (далее - приборы) предназначены для измерения прочности бетонов по СТБ 2264 и ГОСТ 22690, асфальтобетонов и других композитных материалов (отвержденных битумов, резин, полимеров и др.) и оценки физикомеханических свойств материалов (твердости, динамического модуля упругости и вязкости).
Область применения: автодорожное и промышленно-гражданское строительство, машиностроительная, энергетическая и химическая промышленность.
Описание
Измерители ИПМ-1 имеют три модификации: ИПМ-1 А, ИПМ-1 К, ИПМ-1 Б.
- базовая модель ИПМ-1 А конструктивно состоит из 2-х отдельных блоков: ударного преобразователя с пружинным механизмом разгона индентора и электронного блока АЦП;
- модификация ИПМ-1 К конструктивно состоит так же из 2-х отдельных блоков: уданого преобразователя с гравитационным механизмом разгона индентора и электронного блока АЦП;
- модификация ИПМ-1 Б конструктивно выполнена в виде цельного блока, включающего ударный преобразователь с пружинным механизмом разгона индентора, электронный узел АЦП, процессор, дисплей и автономное питание.
В базовой модели ИПМ-1 А и модификации ИПМ-1 К для проведения математической обработки первичных сигналов, расчета прочности и физико-механических характеристик материалов используется персональный компьютер (ПК), который не входит в комплект поставки.
Базовая модель ИПМ-1 А и модификация ИПМ-1 Б могут работать с независимой ориентацией измерительной оси в пространстве, модификация ИПМ-1 К - только при ударе вертикально вниз.
Принцип действия заключается в нанесении удара жестким индентором по поверхности испытываемого изделия и регистрации с момента касания скорости внедрения индентора в контролируемый металл в процессе испытательного удара. При движении индентора, прикрепленный к нему постоянный магнит, наводит в катушке индуктивности ЭДС, пропорциональную скорости движения индентора. Этот сигнал усиливается в предварительном усилителе и поступает в блок АЦП, где преобразуется в цифровой формат, запоминается и передается в персональный компьютер (базовая модель ИПМ-1 А и модификация ИПМ-1 К), где обрабатывается по специальным алгоритмам и производится расчет прочности, твердости, динамического модуля упругости, вязкости. В модификации ИПМ-1 Б сигнал обрабатывается во встроенном микропроцессоре.

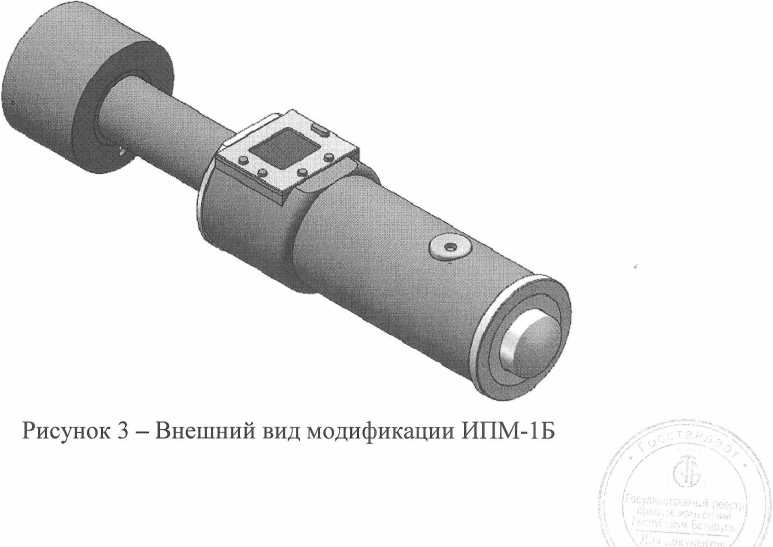

Внешний вид базовой модели ИПМ-1А и модификаций ИПМ-1К и ИПМ-1Б представлены на рисунках 1, 2 и 3 соответственно.
Схема с указанием мест для нанесения знака поверки в виде клейма-наклейки приведена в Приложении А.

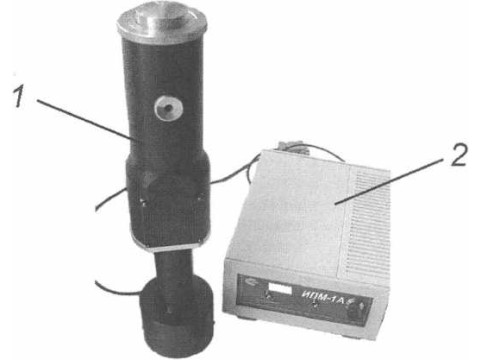

Рисунок 1 - Внешний вид базовой модели ИПМ-1 А:
1 - ударный преобразователь, 2 - электронный блок АЦП
Рисунок 2 - Внешний вид модификации ИПМ-1 К:
1 - ударный преобразователь, 2 - электронный блок АЦП
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики соответствуют значениям, приведенным в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерения прочности, МПа |
от 1 до 100 |
|
Предел допускаемого значения случайной составляющей относительной погрешности измерения прочности, %, не более |
±8 |
|
Диапазон номинальных значений прочности рабочей эквивалентной меры прочности, МПа, |
от 25 до 35 |
|
Время установления рабочего режима, с, не более |
5 |
|
Время одного измерения, с, не более |
5 |
|
Время непрерывной работы для ИПМ-1Б, ч, не менее |
5 |
|
Количество запоминаемых результатов, измерения для ИПМ-1Б, не менее |
640 |
|
Номинальное напряжение питания, В, | |
|
- переменного тока ИПМ-1А, ИПМ-1К |
230 |
|
- постоянного тока ИПМ-1Б |
7,5 |
|
Потребляемый ток, А, не более |
0,5 |
|
Габаритные размеры, мм, не более | |
|
ИПМ-1А | |
|
- электронный блок |
210x160x80 |
|
- ударный преобразователь |
070x340 |
|
ИПМ-1Б |
070x340 |
|
ИПМ-1К | |
|
- электронный блок |
210x160x80 |
|
- ударный преобразователь |
85x80x45 |
|
Масса, кг, не более | |
|
ИПМ-1А | |
|
- электронный блок |
0,7 |
|
- ударный преобразователь |
1,4 |
|
ИПМ-1Б ИПМ-1К |
1,1 |
|
- электронный блок |
0,7 |
|
- ударный преобразователь |
0,2 |
|
Степень защитной оболочки по ГОСТ 14254-96 |
IP 20В |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
6000 |
|
Среднее время восстановления, ч, не более |
1 |
|
Климатические условия при эксплуатации: | |
|
- температура окружающего воздуха, °C |
от плюс 5 до плюс 40 |
|
- относительная влажность воздуха, % |
75 при температуре 30 °C |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 ИПМ-1 А и ИПМ-1 К ИПМ-1 Б |
II III |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель корпуса измерителя способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки измерителя приведен в таблице 2.
Таблица 2
|
Название базовой модели или модификации |
Наименование |
Количество |
|
Базовая модель ИПМ-1 А |
Электронный блок |
1 |
|
Модификация ИПМ-1 К |
Ударный преобразователь |
1 |
|
Сетевой адаптер |
1 | |
|
Шлейф для подключения прибора к ПК |
1 | |
|
Рабочий образец Руководство по эксплуатации, |
1 | |
|
объединенное с паспортом |
1 | |
Программное обеспечение |
1 CD | |
|
Методика поверки |
1 | |
|
Футляр |
1 | |
|
Модификация ИПМ-1 Б |
Измеритель |
1 |
|
Сетевой адаптер |
1 | |
|
Рабочий образец Руководство по эксплуатации, |
1 | |
|
объединенное с паспортом |
1 | |
|
Методика поверки |
1 | |
|
Футляр |
1 |
Технические документы
ТУ BY 100289280.021 - 2010 Измерители прочности материалов ИПМ-1. Технические условия.
МРБ МП. 2018-2010 Измерители прочности материала ИПМ-1. Методика поверки.
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ТР ТС 004/2011. О безопасности низковольтного оборудования.
ТР ТС 020/2011. Электромагнитная совместимость технических средств.
Заключение
Измерители прочности материала ИПМ-1 соответствуют требованиям ТУ BY 100289280.021-2010, ГОСТ 12997-84, ТР ТС 004/2011 и ТР ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01.ТР004 003 13720 от 10.09.2015).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский
Испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
Тел.334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
