Датчики весоизмерительные тензорезисторные Column type
| Номер в ГРСИ РФ: | РБ 03 02 9842 23 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | "Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)", Китай |
|
Описание типа РБ 03 02 9842 23 [2023-06-05]
rb-03-02-9842-23_2023-06-05.pdf
|
Скачать |
Датчики весоизмерительные тензорезисторные Column Туре (далее - датчики) предназначены для измерения и преобразования приложенной к ним механической нагрузки в нормированный электрический сигнал при использовании в весо- и силоизмерительном оборудовании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 9842 23 |
| Наименование | Датчики весоизмерительные тензорезисторные Column type |
| Год регистрации | 2023 |
| Номер сертификата | 16428 |
| Дата регистрации | 2023-06-05 |
| Срок действия | 2028-06-05 |
| Получатель сертификата | ООО «ГК ЗЕМИК», г. Белгород, Российская Федерация |
Производитель / Заявитель
фирма "Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)"
Адрес: P.O. Box 2, Hanzhong 723007, Shaanxi
Контакты: +86 916 2386128, +86 139 9261 1993 / +86 916 2650616 / fengcao@zemic.com.cn
Поверка
| Межповерочный интервал / Периодичность поверки | -* |
| Методика поверки | Первичную государственную поверку проводить по ГОСТ 8.631-2013 «Государственная система обеспечения единства измерений. Датчики весоизмерительные. Общие технические требования. Методы испытаний». (приложение ДА «Методика поверки»). *-МПИ бессрочный |
Поверители
Скачать
|
Описание типа РБ 03 02 9842 23 [2023-06-05]
rb-03-02-9842-23_2023-06-05.pdf
|
Скачать |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные Column Туре (далее - датчики) предназначены для измерения и преобразования приложенной к ним механической нагрузки в нормированный электрический сигнал при использовании в весо- и силоизмерительном оборудовании.
Область применения - различные отрасли промышленности, сельского хозяйства и торговли.
Описание
Датчики состоят из жесткого металлического упругого элемента на поверхности которого наклеены фольговые тензорезисторы, объединенные в мостовую схему с элементами термокомпенсации и нормирования. Конструктивно упругий элемент выполнен в форме стержня (колонны).
Под действием силы тяжести упругий элемент вместе с тензорезисторами деформируется и вызывает изменения электрического сопротивления тензорезисторов и, как следствие, разбалансирование мостовой схемы пропорционально приложенной силе тяжести.
Датчики выпускаются следующих модификаций: ВМ14А, ВМ14С, BM14D, BM14G, ВМ14К, ВМ14Р, H14W, НМ14С, НМ14Н1. Модификации датчиков отличаются техническими характеристиками.
Обозначение модификаций датчиков приведено на рисунке 1.

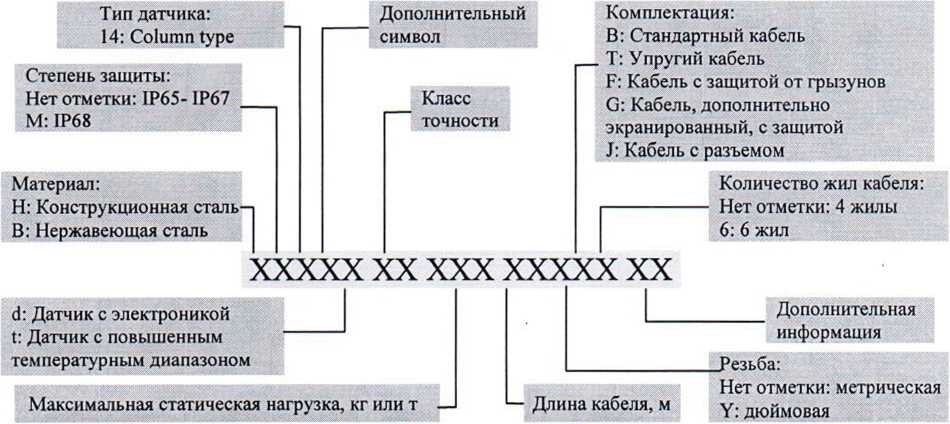

Рисунок 1 - Обозначение модификаций датчиков
Обязательные метрологические требования приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Класс точности |
СЗ |
|
Максимальное число поверочных интервалов |
3000 |
|
Коэффициент распределения погрешности |
0,7 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, указаны в таблице 2,
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Датчик в сборе соответствующей модификации |
1 шт. |
|
Паспорт |
1 экз. |
|
Упаковка |
1 шт. |
Место нанесения знака утверждения типа средств измерений - наносится на паспорт.
Первичная поверка датчиков осуществляется по ГОСТ 8.631-2013 (OIML R 60:2000) «Государственная система обеспечения единства измерений. Датчики весоизмерительные. Общие технические требования. Методы испытаний» (приложение ДА «Методика поверки»).
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
1. ГОСТ 8.631-2013 (OIML R 60:2000) «Государственная система обеспечения единства измерений. Датчики весоизмерительные. Общие технические требования. Методы испытаний»;
2. Техническая документация фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай.
методику поверки: ГОСТ 8.631-2013 (OIML R 60:2000) «Государственная система обеспечения единства измерений. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя:
Датчики весоизмерительные тензорезисторные Column type модификаций ВМ14А, ВМ14С, BM14G, ВМ14К, BM14D, ВМ14Р, НМ14С, НМ14Н1, H14W соответствуют требованиям технической документации фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай.
Таблица 2
|
Наименование характеристики |
Значение характеристики для модификаций | |||||||||
|
ВМ14А |
ВМ14С |
BM14D |
BM14G |
ВМ14К |
ВМ14Р |
НМ14С |
НМ14Н1 |
H14W | ||
|
Верхняя граница нагружения, т |
10; 25; 40; 60; 100;200 |
0,5; 1; 2; 3; 5; 10; 20; 25; 30; 40; 50 |
10; 20; 25; 30; 40; 50; 100 |
10; 20; 30; 40; 50 |
10; 15; 20; 30; 40; 50; 60;100 |
10; 20; 30; 40; 50; 60; 75; 100 |
10; 20; 25; 30; 50 |
10; 15; 20; 25; 30; 40; 50; 60 |
2,8; 6; 13; 28; 60; 130;280 |
350; 500 |
|
Входное сопротивление, Ом |
450 ±4,5 |
700 ±7 |
700 ± 20 |
275 ±5 |
760 ±7 | |||||
|
Выходное сопротивление, Ом |
480 ±4,8 |
703 ±4 |
703 ±7 |
245 ± 0,2 |
700 ±3,5 | |||||
|
Диапазон напряжения питания, В |
от 5 до 12 | |||||||||
|
Сопротивление изоляции, ГОм, не менее |
5 | |||||||||
|
Диапазон температуры, в котором осуществляется температурная компенсация, °C |
от минус 10 до 40 | |||||||||
|
Рабочий диапазон температуры, °C |
от минус 35 до 70 | |||||||||
|
Диапазон температуры при хранении, °C |
от минус 40 до 70 | |||||||||
|
Граница безопасного нагружения в процентах от максимального нагружения |
150 | |||||||||
|
Разрушаемое нагружение в процентах от максимального нагружения |
300 | |||||||||
|
Степень защиты, обеспечиваемая оболочкой, согласно ГОСТ 14254-2015 |
IP68 |
IP66 | ||||||||
