Весы платформенные М1100, М2200
| Номер в ГРСИ РФ: | РБ 03 02 3663 08 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Marel Iceland ehf.», Исландия |
Весы платформенные Ml 100, М2200 (далее - весы) предназначены для статического взвешивания грузов и определения массы продукции на предприятиях мясо- и птицеперерабатывающей, рыбной, консервной и других отраслей промышленности, а также для осуществления учетных операций и взаимных расчетов между предприятиями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3663 08 |
| Наименование | Весы платформенные М1100, М2200 |
| Год регистрации | 2008 |
| Номер сертификата | 5111 |
| Дата регистрации | 2008-02-26 |
| Срок действия | 2013-02-26 |
| Получатель сертификата | фирма "Marel еhf.", Исландия (IS) |
Производитель / Заявитель
фирма "Marel еhf."
Адрес: Austurhraun 9, 210 Gardabaer
Контакты: +354 563 8000 / +345 563 8001
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.453-82 |
Поверители
Скачать
|
Описание типа РБ 03 02 3663 08 [2008-01-01]
rb-03-02-3663-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3663 08 [2008-05-12]
rb-03-02-3663-08_2008-05-12.pdf
|
Скачать |
Описание типа
Назначение
Весы платформенные Ml 100, М2200 (далее - весы) предназначены для статического взвешивания грузов и определения массы продукции на предприятиях мясо- и птицеперерабатывающей, рыбной, консервной и других отраслей промышленности, а также для осуществления учетных операций и взаимных расчетов между предприятиями.
Описание
Принцип действия весов основан на преобразовании веса груза, прикладываемого к грузоприемной платформе, в электрический сигнал, создаваемый весоизмерительными тензорезисторными датчиками, дальнейшем преобразовании этого сигнала весовым терминалом в цифровой вид для индикации.
Весы выпускаются в двух модификациях М1100-С2 и М2200-Р02 и состоят из одной грузоприемной платформы и весового терминала, соединенных между собой при помощи кабеля или жесткой стойки. Грузоприемная платформа и корпус весового терминала изготавливаются из высококачественной нержавеющей стали со степенью водонепроницаемости IP67.
Грузоприемная платформа может быть оснащена одним или несколькими (до четырех) весоизмерительными тензорезисторными датчиками и конструктивно имеет прямоугольную (PL хххх) или U-образную форму (PU хххх).
Весовые терминалы весов М1100-С2 и М2200-Р02 отличаются количеством управляющих клавиш, прикладным программным обеспечением, объемом памяти, возможностью установки различных дополнительных интерфейсов передачи данных и подключения термопечатающих устройств. Дисплей весового терминала снабжен пылевлагонепроницаемой клавиатурой для ввода значения массы тары, обнуления показаний весов и выполнения иных функций. Результаты Н '[ фвиг ; ...... / J
V УРюцО'ч*1- ь»"-' ■ ? / /< V дигуимп-ч/ if стр. 1/из 8 измерения массы по последовательному интерфейсу RS-232C в весах Ml 100-С2, а в весах М2200-Р02 и интерфейсу Ethernet, могут быть переданы на ПЭВМ или принтер.
Программное обеспечение весов М1100-С2 и М2200-Р02 позволяет конфигурировать весы в однодиапазонном и двухдиапазонном исполнениях.
В однодиапазонном исполнении дискретность принимает одно значение во всем диапазоне измерения.
В двухдиапазонном исполнении для каждого диапазона измерений устанавливается свое конкретное значение дискретности. Весы могут работать в трех режимах:
1) нижний диапазон (Use Lo);
2) верхний диапазон (Use Hi);
3) совмещенный диапазон (Auto) - устанавливается по умолчанию.
При эксплуатации весов в совмещенном диапазоне происходит автоматическое переключение с нижнего на верхний диапазон измерений с изменением дискретности. Весы остаются в верхнем весовом диапазоне (даже если значение веса груза на платформе находиться в нижнем диапазоне) до тех пор, пока не будет выполнена команда автоматического обнуления показаний или нажата кнопка Zero на весовом терминале.
Весы имеют следующие функции:
- тарирование (обычное и автоматическое тарирование, фиксация веса тары);
- автоматическое слежение за нулем;
- переключение диапазонов измерений;
- выбор и изменение сортировочных диапазонов, осуществление сортировки с уменьшением или увеличением веса;
- выбор и изменение диапазонов фасования/упаковывания продуктов; автоматическое или ручное фиксирование заданной номинальной массы упаковываемого продукта и заданных отклонений, а также фактической массы упаковываемого продукта;
- переключение единиц измерений (грамм, килограмм, фунт, унция и др.);
- сигнализация о перегрузке весов.
Питание весов осуществляется от сети переменного тока. Питание весов М1100-С2 и М2200-Р02 может осуществляться от источника питания переменного тока, а весов М1100-С2 также от источников автономного питания (кроме моделей весов с платформой U-образной формы).
Схема пломбировки весов от несанкционированного доступа и указание мест нанесения поверительных клейм-наклеек и оттисков поверительный клейм, содержащих знак поверки средств измерений поверительного клейма-наклейки приведены в Приложении 1.

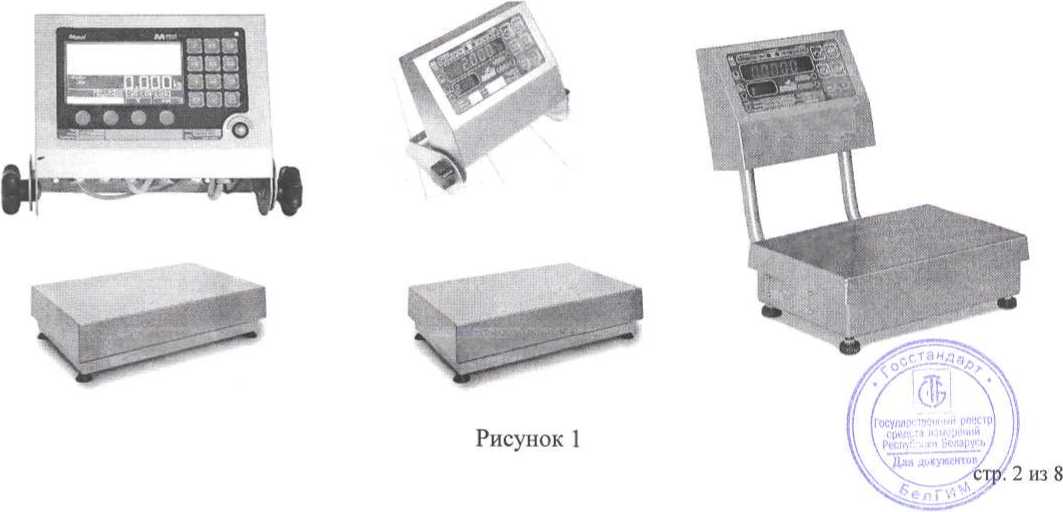

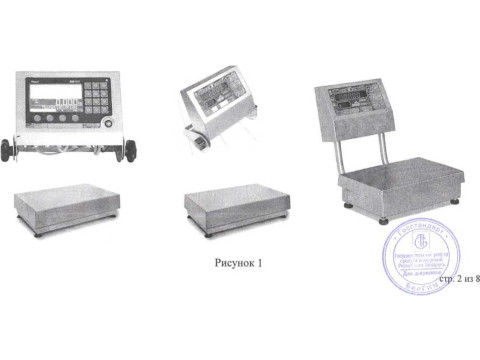

Общий вид весов приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов приведены в таблицах 1 - 4.
Таблица 1
|
Наименование характеристики |
Значение |
|
Класс точности весов по ГОСТ 29329 и МОЗМ МР 76 |
(jiT) - средний |
|
Цена поверочного деления (е), дискретность (d) |
е = d |
|
Наименьший предел взвешивания (НмПВ), кг |
20 е |
|
Порог чувствительности |
1,4 d |
|
Диапазон выборки массы тары, кг |
от 0 до НПВ включ. |
|
Параметры электропитания весов М1100-С2 и М2200-Р02 от сети переменного тока: - напряжение, В - частота, Гц |
230 50 ± 1 |
|
Параметры автономного электропитания весов Ml 100-С2: - напряжение, В - время автономной работы, час, не менее: |
2-10 250 |
|
Потребляемая мощность, В А, не более |
37 |
|
Наибольший предел взвешивания (НПВ) однодиапазонных весов, кг |
3; 6; 15; 25; 30; 60; 150; 300; 600; 1000;1500;2000;3000 |
|
Число поверочных делений (п) однодиапазонных весов, не более |
7500 |
|
Число поверочных делений (щ) для i-ro интервала двухдиапазонных весов, не более |
3000 |
|
Дискретность (d) однодиапазонных весов, г |
выбирается из ряда значений {1; 2; 5} • 10к, где к - целое число, при условии 500 < НПВ/d < п |
|
Диапазон рабочих температур для грузоприемной платформы и весового терминала, °C |
от минус 10 до плюс 40 |
Пределы допускаемой погрешности однодиапазонных весов при первичной поверке и в эксплуатации представлены в таблице 2.
Таблица 2
|
Интервалы взвешивания |
Пределы допускаемой погрешности | |
|
при первичной поверке |
в эксплуатации | |
|
до 500 е включ. |
± 0,5 е |
± 1,0 е |
|
св. 500 е до 2000 е включ. |
± 1,0 е |
± 2,0 е |
|
св. 2000 е |
± 1,5 е |
± 3,0 е |
Значения НПВ, НмПВ, дискретности (d), цены поверочного деления (е) и пределов допускаемой погрешности двухдиапазонных весов при первичной поверке и в эксплуатации для каждого интервала взвешивания приведены в таблице 3.
Таблица 3
|
Диапазоны взвешивания, кг |
НПВ, кг |
НмПВ, г |
Интервалы взвешивания |
d и е, г |
Пределы допускаемой погрешности, г, при | |
|
первичной поверке |
в эксплуатации | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1,5/3 |
1,5 |
10 |
до 0,25 кг включ. |
0,5 |
±0,25 |
±0,5 |
|
св. 0,25 до 1 кг включ. |
±0,5 |
± 1,0 | ||||
|
св. 1 до 1,5 кг включ. |
±0,75 |
± 1,5 | ||||
|
3 |
20 |
до 0,5 кг включ. |
1 |
±0,5 |
± 1,0 | |
|
св. 0,5 до 2 кг включ. |
± 1,0 |
±2,0 | ||||
|
св. 2 кг |
± 1,5 |
±3,0 | ||||
|
3/6 |
3 |
20 |
до 0,5 кг включ. |
1 |
±0,5 |
± 1,0 |
|
св. 0,5 до 2 кг включ. |
± 1,0 |
±2,0 | ||||
|
св. 2 кг |
± 1,5 |
± 3,0 | ||||
|
6 |
40 |
до 1 кг включ. |
2 |
± 1,0 |
±2,0 | |
|
св. 1 до 4 кг включ. |
±2,0 |
±4,0 | ||||
|
св. 4 кг |
±3,0 |
±6,0 | ||||
|
6/15 |
6 |
40 |
до 1 кг включ. |
2 |
± 1,0 |
±2,0 |
|
св. 1 до 4 кг включ. |
±2,0 |
±4,0 | ||||
|
св. 4 кг |
±3,0 |
±6,0 | ||||
|
15 |
100 |
до 2,5 кг включ. |
5 |
±2,5 |
±5,0 | |
|
св. 2,5 до 10 кг включ. |
±5,0 |
± 10,0 | ||||
|
св. 10 кг |
±7,5 |
± 15,0 | ||||
|
15/25 |
15 |
100 |
до 2,5 кг включ. |
5 |
±2,5 |
±5,0 |
|
св. 2,5 до 10 кг включ. |
±5,0 |
± 10,0 | ||||
|
св. 10 кг |
±7,5 |
± 15,0 | ||||
|
25 |
200 |
до 5 кг включ. |
10 |
±5,0 |
± 10,0 | |
|
св. 5 до 20 кг включ. |
± 10,0 |
±20,0 | ||||
|
св. 20 кг |
± 15,0 |
± 30,0 | ||||
|
15/30 |
15 |
100 |
до 2,5 кг включ. |
5 |
±2,5 |
±5,0 |
|
св. 2,5 до 10 кг включ. |
±5,0 |
± 10,0 | ||||
|
св. 10 кг |
±7,5 |
± 15,0 | ||||
|
30 |
200 |
до 5,0 кг включ. |
10 |
±5,0 |
± 10,0 | |
|
св. 5,0 до 20 кг включ. |
± 10,0 |
±20,0 | ||||
|
св. 20 кг |
± 15,0 |
±30,0 | ||||
|
30/60 |
30 |
200 |
до 5,0 кг включ. |
10 |
± 5,0 |
± 10,0 |
|
св. 5,0 до 20 кг включ. |
± 10,0 |
±20,0 | ||||
|
св. 20 кг |
± 15,0 |
±30,0 | ||||
|
60 |
400 |
до 10,0 кг включ. |
20 |
± 10,0 |
±20,0 | |
|
св. 10,0 до 40 кг включ. |
±20,0 |
±40,0 | ||||
|
св. 40 кг |
± 30,0 |
±60,0 | ||||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
60/150 |
60 |
400 |
до 10,0 кг включ. |
20 |
± 10,0 |
±20,0 |
|
св. 10,0 до 40 кг включ. |
± 20,0 |
±40,0 | ||||
|
св. 40 кг |
±30,0 |
±60,0 | ||||
|
150 |
1000 |
до 25 кг включ. |
50 |
±25,0 |
±50,0 | |
|
св. 25 до 100 кг включ. |
±50,0 |
± 100,0 | ||||
|
св. 100 кг |
±75,0 |
± 150,0 | ||||
|
150/300 |
150 |
1000 |
до 25 кг включ. |
50 |
±25,0 |
±50,0 |
|
св. 25 до 100 кг включ. |
±50,0 |
± 100,0 | ||||
|
св. 100 кг |
±75,0 |
± 150,0 | ||||
|
300 |
2000 |
до 50 кг включ. |
100 |
±50,0 |
± 100,0 | |
|
св. 50 до 200 кг включ. |
± 100,0 |
± 200,0 | ||||
|
св. 200 кг |
± 150,0 |
± 300,0 | ||||
|
300 / 600 |
300 |
2000 |
до 50 кг включ. |
100 |
±50,0 |
± 100,0 |
|
св. 50 до 200 кг включ. |
± 100,0 |
± 200,0 | ||||
|
св. 200 кг |
± 150,0 |
± 300,0 | ||||
|
600 |
4000 |
до 100 кг включ. |
200 |
± 100,0 |
± 200,0 | |
|
св. 100 до 400 кг включ. |
± 200,0 |
± 400,0 | ||||
|
св. 400 кг |
± 300,0 |
± 600,0 | ||||
|
600/1000 |
600 |
4000 |
до 100 кг включ. |
200 |
± 100,0 |
± 200,0 |
|
св. 100 до 400 кг включ. |
± 200,0 |
± 400,0 | ||||
|
св. 400 кг |
± 300,0 |
± 600,0 | ||||
|
1000 |
10000 |
до 250 кг включ. |
500 |
± 250,0 |
± 500,0 | |
|
св. 250 кг |
± 500,0 |
± 1000,0 | ||||
|
600/1500 |
600 |
4000 |
до 100 кг включ. |
200 |
± 100,0 |
± 200,0 |
|
св. 100 до 400 кг включ. |
± 200,0 |
± 400,0 | ||||
|
св. 400 кг |
± 300,0 |
± 600,0 | ||||
|
1500 |
10000 |
до 250 кг включ. |
500 |
±250,0 |
± 500,0 | |
|
св. 250 до 1000 кг включ. |
± 500,0 |
± 1000,0 | ||||
|
св. 1000 кг |
± 750,0 |
± 1500,0 | ||||
|
1500/2000 |
1500 |
10000 |
до 250 кг включ. |
500 |
±250,0 |
± 500,0 |
|
св. 250 до 1000 кг включ. |
± 500,0 |
± 1000,0 | ||||
|
св. 1000 кг |
± 750,0 |
± 1500,0 | ||||
|
2000 |
20000 |
до 500 кг включ. |
1000 |
± 500,0 |
± 1000,0 | |
|
св.500 кг |
± 1000,0 |
± 2000,0 | ||||
|
1500/3000 |
1500 |
10000 |
до 250 кг включ. |
500 |
± 250,0 |
± 500,0 |
|
св. 250 до 1000 кг включ. |
± 500,0 |
± 1000,0 | ||||
|
св.1000 кг |
± 750,0 |
± 1500,0 | ||||
|
3000 |
20000 |
до 500 кг включ. |
1000 |
± 500,0 |
± 1000,0 | |
|
св. 500 до 2000 кг включ. |
± 1000,0 |
± 2000,0 | ||||
|
св.2000 кг |
± 1500,0 |
-±3000,0 |
Наименования исполнений весов, значения массы и габаритных размеров грузоприемных платформ весов представлены в таблице 4.
Таблица 4 _________________________________________________________
|
Обозначение исполнений весов |
НПВ, кг |
Габаритные размеры платформы (ширина х длина), мм |
Масса платформы, кг, не более |
|
1 |
2 |
3 |
4 |
|
Ml 100-С2 PL 1000, М2200-Р02 PL 1000 |
3; 1,5/3 |
170 х 250 |
3,6 |
|
Ml 100-C2 PL2010 |
246 х 296 |
6,6 | |
|
Ml 100-C2 PL2010. M2200-P02 PL2010 |
6; 3/6 |
246 х 296 |
6,6 |
|
Ml 100-C2 PL2010, M2200-P02 PL2010 |
15; 6/15 |
246 х 296 |
6,6 |
|
Ml 100-C2 PL3000, M2200-P02 PL3000 |
296 х 396 |
10,9 | |
|
25; 30; 15/25; | |||
|
Ml 100-C2 PL3000, M2200-P02 PL3000 |
15/30 |
296 х 396 |
10,9 |
|
Ml 100-C2 PL4000, M2200-P02 PL4000 |
400 х 550 |
28,8 | |
|
Ml 100-C2 PL6038, M2200-P02 PL6038 |
60; 30/60 |
380 х 600 |
40,0 |
|
Ml 100-C2 PL6050, M2200-P02 PL6050 |
500 х 600 |
43,0 | |
|
Ml 100-C2 PL4000, M2200-P02 PL4000 |
150; 60/150 |
400 х 550 |
28,8 |
|
Ml 100-C2 PL6050, M2200-P02 PL6050 |
500 х 600 |
43,0 | |
|
Ml 100-C2 PL6050, M2200-P02 PL6050 |
300; 150/300 |
500 х 600 |
43,0 |
|
Ml I00-C2 PU8000, M2200-P02 PU8000 |
300/600; 600; |
845 х 1248 |
43,5 |
|
Ml 100-C2 PU9000, M2200-P02 PU9000 |
1000; 600/1000; |
ИООх 1248 |
43,8 |
|
Ml 100-C2 PU9010, M2200-P02 PU9010 |
600/1500 |
1230х 1248 |
44,0 |
|
Ml I00-C2 PU8000, M2200-P02 PU8000 |
1500; 2000; |
845 х 1248 |
43,5 |
|
Ml 100-C2 PU9000, M2200-P02 PU9000 |
1500/2000 |
1100 х 1248 |
43,8 |
|
Ml 100-C2 PU9010, M2200-P02 PU9010 |
1230 х 1248 |
44,0 | |
|
Ml 100-C2 PU8000, M2200-P02 PU8000 |
845 х 1248 |
43,5 | |
|
Ml 100-C2 PU9000, M2200-P02 PU9000 |
3000; 1500/3000 |
НООх 1248 |
43,8 |
|
Ml 100-C2 PU9010, M2200-P02 PU9010 |
1230 х 1248 |
44,0 |
Знак утверждения типа
Знак утверждения типа средств измерений наносится в виде клеевой этикетки на табличку, закрепленную на корпусе весов и/или на руководство по эксплуатации типографским способом.
Комплектность
1. Весы - 1 шт.;
2. Краткое руководство пользователя - 1 экз.;
3. CD-диск с руководством по эксплуатации — 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 29329-92 “Весы для статического взвешивания. Общие технические требования
МОЗМ МР 76 «Взвешивающие устройства неавтоматического действия»;
ГОСТ 8.453-82 " Весы для статического взвешивания. Методы и средства поверки";
Техническая документация фирмы "Marel ehf." (Исландия).
Заключение
Весы платформенные Ml 100, М2200 соответствуют требованиям ГОСТ 29329-92 и технической документации фирмы "Marel ehf." (Исландия).
Межповерочный интервал - не более 12 месяцев (для законодательной метрологии).
весов, применяемых в сфере
Научно-исследовательский испытательный центр БелГИМ, 220053, г. Минск. Старовиленский тракт. 93, тел. 334-98-13, Аттестат аккредитации № BY 112.02.1.0.0025
Другие Весы
