Системы весоизмерительные этикетировочные WI-3600

Назначение

Системы весоизмерительные этикетировочные WI-3600 (далее - система) предназначены для взвешивания в движении массы и вычисления стоимости упакованного товара, регистрации данных на этикетке и наклеивания этикетки на упаковку в автоматическом режиме. Область применения - пищевые производства и фасовочные участки крупных супермакетов .

Описание

Принцип действия системы основан на преобразовании массы взвешиваемого груза с помощью весоизмерительного тензорезисторного датчика в электрический сигнал, обработки этого сигнала электронным блоком управления с выдачей результатов на табло индикации и принтер.

Конструктивно система состоит из грузоприемного устройства, платформа которого выполнена в виде конвейерной ленты с электроприводом, электронного блока управления с табло индикации и маркиратора (принтер с аппликатором). Система установлены на раме, к которой крепится стойка с блоком управления и маркиратором.

Системы выпускаются следующих модификаций: WI-3600E-4, которая при помощи программного обеспечения конфигурируется в однодиапазонный или двуинтервальный режим с автоматическим переключением дискретности и WI-3600E-10, отличающиеся

пределами взвешивания, значением нормированных метрологических характеристик. Допускается короткая маркировка модификации WI-3600E-4: WI-3600E.

Схема пломбирования системы от несанкционированного доступа

Приложении 1.

Системы имеют следующие функции:

- сохранение результатов взвешивания в энергонезависимой памяти и быстрый доступ к наименованиям товаров и ценам на них;

- стандартно 2 Мб памяти (4800 PLU), расширяется до 6 Мб;

- ввод абсолютных или процентных скидок с цены за кг или стоимости;

- ввод значения массы тары с блока управления;

- выдача отчета по расфасовке для отдельного товара и всех товаров за день и за определенный период;

- возможность подсчета нарастающего итога по массе товара или по количеству упаковок;

- самодиагностика и информация оператору о возникших ошибках;

- программирование следующих полей этикетки - название товара, № PLU, сроки продажи и употребления, тара, номер и название отдела, цена за кг/цена, штрихкод, рекламные сообщения, названия и логотип магазина, условия упаковки и др.;

- термо или термотрансферная печать;

- дисплей LCD с сенсорной панелью;

- 21 клавишная клавиатура;

- требуется подвод сжатого воздуха от внешнего компрессора.

Системы имеют интерфейс передачи данных по RS-232 или Ethernet TCP IP.

Внешний вид системы изображен на Рисунке 1.

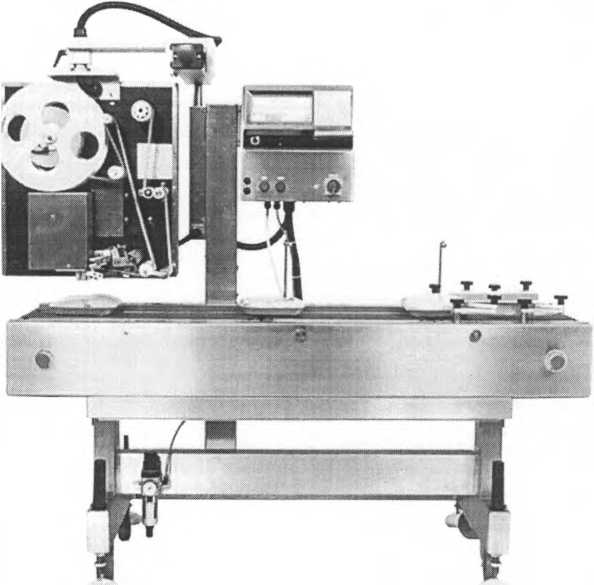

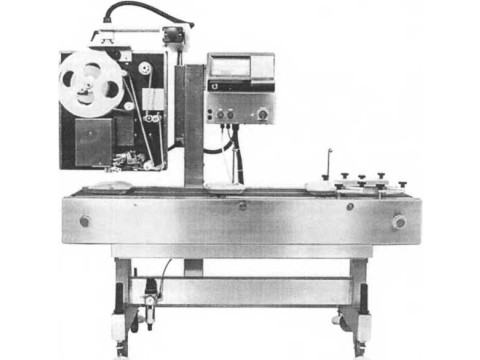

Рисунок 1. Система WI-3600E-4

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики приведены в таблице 1.

Таблица 1.
