Приборы для обнаружения повреждений оптического кабеля ВЛ

Назначение

Приборы для обнаружения повреждений оптического кабеля ВЛ (далее - приборы), предназначены для измерения расстояния до места повреждения или неоднородности одномодового кабеля (оптических волокон в кабеле).

Прибор ВЛ-5 “Локатор рефлектометр”, кроме того, предназначен для измерения длины оптических волокон, затухания в оптических волокнах и их соединениях.

Приборы могут применяться при монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.

Описание

Принцип действия приборов основан на измерении сигнала обратного рэлеевского рассеяния и отраженных сигналов при прохождении по волоконному световоду мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры.

Программа обработки записанная в памяти приборов ВЛ-3, ВЛ-5 анализирует полученные данные и рассчитывает расстояние до неоднородности (ВЛ-5 - режим "Локатор") и формирует рефлектограмму, по которой определяются параметры ВС и волоконно-оптической линии связи (ВЛ-5 - режим "Рефлектометр"). Результат измерения выводится на жидкокристаллический индикатор.

Управление работой прибора ВЛ-5 "Локатор - рефлектометр" в режиме рефлектометра, обработка, отображение и хранение результатов измерения осуществляется с помощью ПЭВМ типа Notebook.

Приборы изготавливаются в трех модификациях:

ВЛ-3 "Обрыв - М" - для оптических кабелей с повивом оптических модулей;

ВЛ-3 "Обрыв - Ц" - для оптических кабелей с центральным модулем;

ВЛ-5 "Локатор - рефлектометр" - для всех типов оптических кабелей ([кэ^ребой^ию Заказчика может поставляться с оптическим разъемом типа FC или SC).         ([у \ \\

Место нанесения оттиска Государственного поверительного клейма указано в Приложении.

Внешний вид приборов представлен на рисунке 1.

ВЛ-3 ОБРЫВ-М

Порядок работы:

1. Снять защитный колпачок оптического разъема, подключить соединительный оптический кабель к прибору

2. Нажатом кнопки "ВКЛ® включить прибор. В левом нижнем углу индикатора появится надпись *ВЛ-ЗМЙ или ”ВЛ-ЗЦ* и. через 5-7 секунд, надпись “ГОТОВ0

3. Нажать кнопку “ИЗМв. При этом на инд икаторе по-<| явится изображение ’бегущего’ импульса и надпись 1 ’ИДЕТ ИЗМЕРЕНИЕМ затем надпись “ИДЕТ ВЫЧИ-| СЛЕНИЕ*.

•1 4. Результат измерения отображается а виде символа. 1 обозначающего вид неоднородности и расстояние до

нее в метрах.

Условные обозначения неоднородностей:

X • с отражением и затуханием менее 5 & Д. • с отражением и затуханием более 5 дБ X ■ без отражения с затуханием более 5 дБ

5. Надпись * < XX м НЕТ СИГНАЛА ’ означает неисправность линии е пределах первых XX метров.

а)                                                б)

Рисунок 1.

а) прибор для обнаружения повреждений оптического кабеля ВЛ - 3

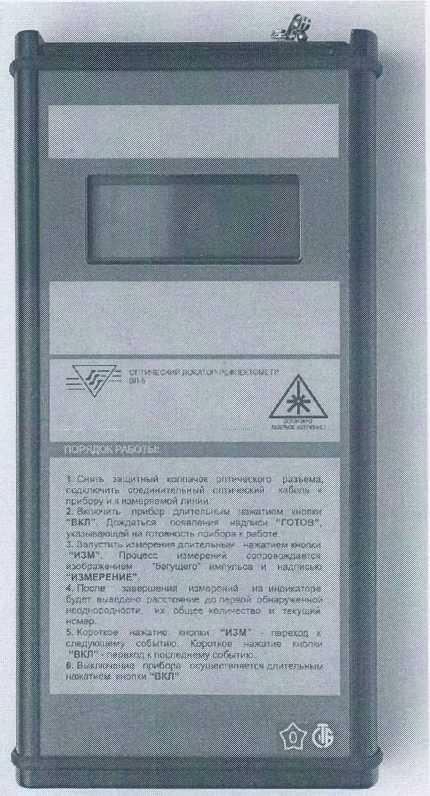

б) прибор для обнаружения повреждений оптического кабеля ВЛ - 5

КРАТКИЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические характеристики приборов указаны в таблице 1.

Таблица 1

: Продолжение таблицы 1

Примечание:

dl=l м;

dL - разрешение, м;

L - измеряемое расстояние, м;

п - показатель преломления оптического волокна;

Лп - погрешность, с которой известен показатель преломления оптического волокна;

а - измеренное затухание.________________________________________________________________

Длительность зондирующих импульсов:

- плюс минус 20 % для длительности импульса 30 нс;

- плюс минус 30 % для остальных длительностей импульсов.

Диапазоны измерения расстояний:

- 2,5, 10, 40, 80, 120 км;

Питание приборов осуществляется от четырех встроенных аккумуляторов типа АА напряжением (5±0,4) В или от сетевого внешнего блока питания напряжением (230±23) В, частоты (50±1) Гц.

Мощность потребляемая от сети переменного тока (220±22) В, не более, 5 В-А. Ток, потребляемый от аккумуляторов, мА, не более:

- прибора ВЛ-3 - 450;

- прибора ВЛ-5 - 300.

Время непрерывной работы, ч, не менее:

- прибора ВЛ-3 - 2;

- прибора ВЛ-5 - 5.

Габаритные размеры приборов, не более, 220x110x35 мм.

Масса приборов, не более, 1 кг.

Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 10 до плюс 50°С;

- относительная влажность воздуха не более 90 % при 30 °C;

- атмосферное давление от 84 до 106,7 кПа (537-800 мм.рт.ст.).

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на переднюю панель прибора методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки приборов указан в таблице 3.

Таблица 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ТУ РБ 100003325.003-2001 "Приборы для обнаружения повреждений оптического кабеля ВЛ-3".

МП.МН 932-2001 " Приборы для обнаружения повреждений оптического кабеля ВЛ-3. Методика поверки".

Заключение

Прибор для обнаружения повреждений оптического кабеля ВЛ соответствуют ГОСТ 22261-94, ТУ РБ 100003325.003-2001.

Межповерочный интервал — 1 год.

Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 234-98-13 Аттестат аккредитации № BY 112.02.1.0.0025
