Сигнализаторы концентраций горючих газов СКГГ 1- предназначены для непрерывного контроля содержания горючих газов (метан или пропан) и выдачи световой сигнализации при превышении установленных пороговых значений объемной доли указанных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 0705 05 |
| Наименование | Сигнализаторы концентрации горючих газов СКГГ-1 |
| Год регистрации | 2005 |
| Номер сертификата | 3345 |
| Дата регистрации | 2005-05-26 |
| Срок действия | - |
| Получатель сертификата | НП ОДО "ФАРМЭК", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НП ОДО "ФАРМЭК"
Адрес: 220013, г. Минск, ул. Кульман, 2
Контакты: (017)209-84-52 // (017)232-12-81
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МП.Мн 438-98 (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 09 0705 05 [2005-01-01]
rb-03-09-0705-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Сигнализаторы концентраций горючих газов СКГГ 1- предназначены для непрерывного контроля содержания горючих газов (метан или пропан) и выдачи световой сигнализации при превышении установленных пороговых значений объемной доли указанных газов.
Область применения - жилые, административные, производственные здания и сооружения и наружные установки.
Описание
Сигнализаторы концентраций горючих газов СКГГ-1 многоканальные стационарные приборы, непрерывного действия.
Сигнализаторы концентраций горючих газов СКГГ-1 обеспечивают измерение концентрации контролируемого газа и цифровую индикацию значения концентрации газа в контролируемых точках, возможность одновременного контроля до четырех точек, возможность одновременной установки трех порогов сигнализации для каждого канала, отображение информации о работоспособности каждого канала, защиту датчика от перегрузки.
Питание сигнализаторов осуществляется от сети переменного тока.
Сигнализаторы концентраций горючих газов СКГГ-1 являются взрывозащищенными приборами. Взрывозащищенность сигнализаторов обеспечивается видом взрывозащиты “Искробезопасная электрическая цепь” по ГОСТ 22782.5-78.
Вид взрывозащиты “Искробезопасная электрическая цепь” достигается включением в выходные цепи сигнализаторов ограничителей тока и напряжения в этих цепях до искробезопасных значений, гальваническим разделением искробезопасных цепей от цепей
питания и выходных цепей, и выбором элементов электронной схемы сигнализаторов в соответствии с ГОСТ 22782.5-78.
Принцип действия сигнализаторов основан на изменении сопротивления датчика при воздействии на него газа.
Способ подачи контролируемой среды на газовые датчики сигнализатора -диффузионный.

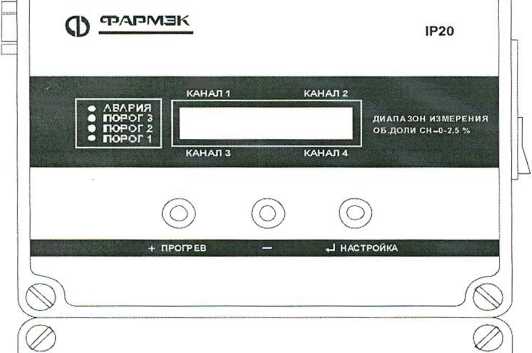

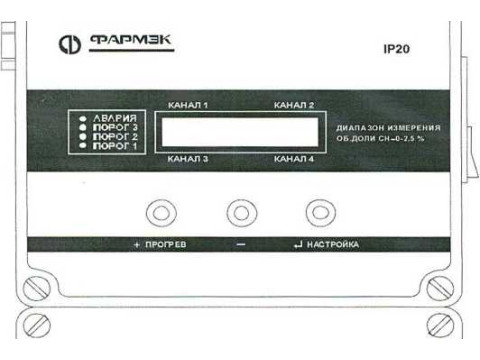

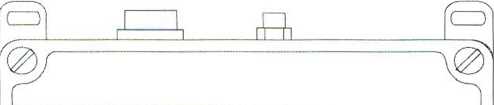

Внешний вид сигнализатора концентраций горючих газов СКГГ- 1 приведен на рисунке 1.
Схема пломбировки для защиты от несанкционированного доступа и место для нанесения клейма-наклейки государственного поверителя приведена в приложении А.
№0000 STZ
2001 г Qlp ExibllC
СИГНАЛИЗАТОР КОНЦЕНТРАЦИЙ ГОРЮЧИХ ГАЗОВ СКГГ-1
ТУ РБ14609160.016-99
лмиасж Uioiiva 1 мпн.
мкФ, ии= 1Я О, ОПЭ“ 0,8 А
К1 на .........ха
Рисунок 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры, мм, не более:
- блока питания и сигнализации
- блока датчика
Масса, кг, не более:
- блока питания и сигнализации
- блока датчика
310x220x110 130x80x50
|
Напряжение питания, В |
от 187 до 242 |
|
Потребляемая мощность, ВА, не более, |
25 |
|
Диапазон показаний | |
|
- объемной доли метана, % |
от 0 до 5,0 |
|
- объемной доли пропана, % |
от 0 до 2,0 |
|
Диапазон измерений - объемной доли метана, % - объемной доли пропана, % Пределы допускаемой основной абсолютной погрешности измерения - объемной доли метана, % - объемной доли пропана, % Пределы допускаемой дополнительной абсолютной погрешности от изменения на каждые 10 °C температуры окружающей и контролируемой среды |
от 0 до 2,5 от 0 до 1,0 ±0,25 ±0,10 |
|
- объемной доли метана, % - объемной доли пропана, % Пределы допускаемой абсолютной погрешности срабатывания пороговых устройств сигнализатора по - объемной доле метана, % - объемной доле пропана, % Номинальная ступень квантования, % Время выхода на 90 % значение показаний , с, не более Напряжение холостого хода, В, не более Ток короткого замыкания, мА, не более Максимальный ток, коммутируемый разделительными реле, А, Длина линии связи с блоком датчика, м, не более Связь с ПЭВМ по интерфейсу Климатические условия при эксплуатации: |
±0,05 ±0,02 ±0,05 ±0,02 0,01 15 12 300 од 1000 RS-232C |
|
- температура окружающего воздуха , °C, от минус - верхнее значение относительной влажности до 98 % при - атмосферное давление, кПа от 84,0 Степень защитной оболочки по ГОСТ 14254-96 |
20 до 50 плюс 25 °C до 106,7 |
|
- блока питания и сигнализации |
IP 20 |
|
- блока датчика IP54 |
(категория 2) |
|
Средняя наработка на отказ по каждому каналу, ч, не менее Средний срок службы, лет, не менее Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 Маркировка взрывозащиты // |
30000 10 I ) 1 |
|
\\ Лист 3 из 6 |
JXW J |
- блока питания и сигнализации по ГОСТ 22782.5-78
ExibllC
-блоков датчиков по ГОСТ 22782.0-81, ГОСТ 22782.5-78, ГОСТ 22782.6-81 !ExibdIICT6
Количество датчиков
от 1 до 4
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наноси гея типографским способом на лицевую панель сигнализатора и на титульный лист эксплуатационных документов.
Комплектность
В состав комплекта поставки входят:
Сигнализатор концентраций горючих газов СКГ'Г-1: - блок питания и сигнализации - блок датчика
от 1 до 4
Паспорт*
Розетка PC-4 ТВ
от 2 до 8
Вилка DB-15 М
Корпус для разъема DP-15 С
Шнур силовой
Насадка
Упаковка
* В паспорт включена методика поверки
Нормативные документы
ГОСТ 12.2.007-75 «Изделия электротехнические. Общие требования безопасности».
ГОСТ 15150-69 « Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
ГОСТ 22782.0-81 «Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний».
ГОСТ 22782.5-2002 «Электрооборудование взрывозащищенное с видом взрывозащиты «Искробезопасная электрическая цепь». Технические требования и методы испытаний».
ГОСТ 22782.6-81 «Электрооборудование взрывозащищенное с видом взрывозащиты «Взрывонепроницаемая оболочка». Технические требования и методы испытаний».
ГОСТ 27540-87 «Сигнализаторы горючих газов и паров термохимические».
ТУ РБ 14509150.016-99 Сигнализатор концентраций горючих газов СКГГ- 1.
МП. МН 438-98 Сигнализатор концентраций горючих газов СКГГ- 1. Методика поверки.
Заключение
Сигнализаторы концентрации горючих газов СКГГ-1 соответствуют требованиям ГОСТ 15150-69, ГОСТ 12.2.007-75, ГОСТ 22782.0-81, ГОСТ 22782.5-2002, ГОСТ 22782.6-81, ГОСТ 27540-87, ТУ РБ 14509150.016-99, МП МН 438-98.
Межповерочный интервал - 6 месяцев.
Научно-исследовательский испытательный
центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
