Весы электронные ВЭ
| Номер в ГРСИ РФ: | РБ 03 02 2228 04 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | Белорусский национальный технический университет (БНТУ), г. Минск |
Весы электронные ВЭ (далее - весы) предназначены для статического взвешивания грузов на предприятиях перерабатывающей промышленности и в сельском хозяйстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 2228 04 |
| Наименование | Весы электронные ВЭ |
| Год регистрации | 2004 |
| Номер сертификата | 2846 |
| Дата регистрации | 2004-05-25 |
| Срок действия | - |
| Получатель сертификата | Белорусский национальный технический университет, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Белорусский национальный технический университет
Адрес: 220013, г. Минск, пр. Ф.Скорины, 65
Контакты: (017)296-66-86 / (017)231-36-17 / E-mail: rand@bntu.edu.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.453-82. |
Поверители
Скачать
|
Описание типа РБ 03 02 2228 04 [2004-06-22]
rb-03-02-2228-04_2004-06-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 2228 04 [2004-01-01]
rb-03-02-2228-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные ВЭ (далее - весы) предназначены для статического взвешивания грузов на предприятиях перерабатывающей промышленности и в сельском хозяйстве.
Описание
Весы изготавливаются в следующих исполнениях:
• ВЭ-6, ВЭ-15, ВЭ-30 - весы с жидкокристаллической индикацией (далее ЖКИ) и питанием только через блок питания от сети переменного тока 230В, 50Гц;
• ВЭ-бс, ВЭ-15с, ВЭ-ЗОс - весы со светодиодной индикацией и питанием только через блок питания от сети переменного тока 230В, 50Гц;
• ВЭ-ба, ВЭ-15а, ВЭ-ЗОа, ВЭ-150а, ВЭ-ЗООа - весы с ЖКИ и питанием через блок питания от сети переменного тока 230В, 50Гц и от внутреннего аккумулятора;
• ВЭ-бас, ВЭ-15ас, ВЭ-ЗОас, ВЭ-150ас, ВЭ-ЗООас - весы со светодиодной индикацией и питанием через блок питания от сети переменного тока 230В, 50Гц и от внутреннего аккумулятора.
Весы состоят из основания и соединенного с ним дискретного отсчетного устройства. В весах ВЭ-6, ВЭ-15 и ВЭ-30 дискретное отсчетное устройство жестко соединено с основанием, а в весах ВЭ-150 и ВЭ-300 - связано с ним гибким кабелем.
На основании весов закреплен тензометрический датчик параллелограммного типа и аккумулятор. В весах используются следующие датчики производства Белорусского национального технического университета:
ДВТ-6 для исполнений ВЭ-6, ВЭ-бс, ВЭ-ба, ВЭ-бас;
ДВТ-15 для исполнений ВЭ-15, ВЭ-15с, ВЭ-15а, ВЭ-15ас;
ДВТ-30 для исполнений ВЭ-30, ВЭ-ЗОс, ВЭ-ЗОа, ВЭ-ЗОас;
- ДВТ-150 для исполнений ВЭ-150а, ВЭ-150ас;
- ДВТ-300 для исполнений ВЭ-ЗООа, ВЭ-ЗООас.
В дискретном отсчетном устройстве установлен модуль контроллера весового, включающий 4-хкнопочную клавиатуру и цифровой индикатор. На тензометрическом датчике закреплена грузоприемная площадка, закрытая съемной платформой.
На боковой поверхности основания весов ВЭ-6, ВЭ-15, ВЭ-30 или дискретного отсчетного устройства весов ВЭ-150, ВЭ-300 помещены: вилка для подключения блока питания, разъемы для подключения внешнего устройства и выносного блока индикации (только в весах ВЭ-6, ВЭ-15, ВЭ-30).
Принцип действия весов основан на преобразовании механического воздействия измеряемого веса, приложенного к тензометрическому датчику весов, в аналоговый сигнал разбаланса измерительного моста датчика. Полученный аналоговый сигнал поступает в модуль контроллера весового и подвергается аналого-цифровому преобразованию и математической обработке. Обработанный цифровой сигнал отображается на индикаторах весов.

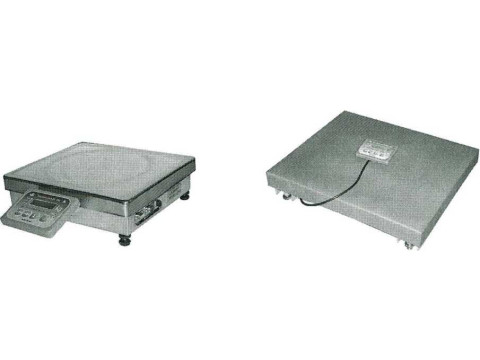

Внешний вид весов приведен на рис.1 и 2. Места пломбирования весов показаны на
рис. 3 и 4.

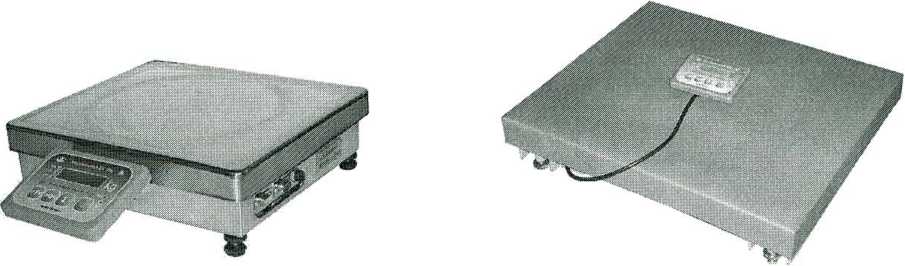

Рис. 1 Внешний вид весов ВЭ-6, ВЭ-15, ВЭ-30
Рис 2. Внешний вид весов ВЭ-150, ВЭ-300

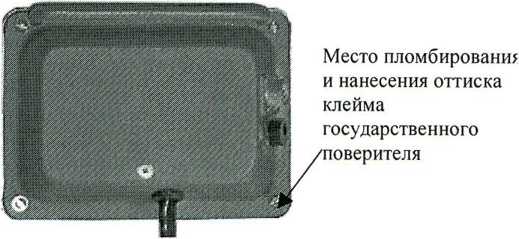

Место пломбирования и нанесения оттиска клейма государственного поверителя
Рис. 3 Место пломбирования весов ВЭ-6, ВЭ-15, ВЭ-30
Рис. 4 Место пломбирования весов ВЭ-150, ВЭ-300
(дискретное отсчетное устройство - вид снизу) (дискретное отсчетное устройство - вид снизу)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики весов приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Исполнения весов | ||||
|
ВЭ-6 |
ВЭ-15 |
вэ-зо |
ВЭ-150 |
вэ-зоо | |
|
1. Наибольший предел взвешивания (НПВ), кг |
6 |
15 |
30 |
150 |
300 |
|
2. Наименьший предел взвешивания (НмПВ), кг |
0,02 |
0,04 |
0,1 |
0,4 |
1,0 |
|
3. Дискретность отсчета (d) и цена поверочного деления (е), г, в интервалах взвешивания, кг От 0,02 до 3,0 Св. 3,0 до 6,0 От 0,04 до 6,0 Св.6,0 до 15,0 От 0,1 до 15,0 Св. 15,0 до 30,0 От 0,4 до 60,0 Св.60,0 до 150,0 От 1,0 до 150,0 Св. 150,0 до 300,0 |
1 2 |
2 5 |
5 10 |
20 50 |
50 100 |
|
4. Класс точности весов по ГОСТ 29329-92 |
Средний | ||||
|
5. Диапазон выборки массы тары, кг |
От 0,02 до 2 |
От 0,04 до 5 |
От 0,1 до 10 |
От 0,4 до 50 |
От 1 ДО 100 |
|
6. Габаритные размеры, мм не более: • грузоприемного устройства с дискретным отсчетным устройством • грузоприемного устройства • дискретного отсчетного устройства |
400*325*95 |
— | |||
|
— |
610*505*125 | ||||
|
135*100*45 | |||||
|
7. Масса, кг, не более |
8 |
38 | |||
|
8. Длина соединяющего кабеля между грузоприемным и дискретным отсчетным устройством, м, не менее |
— |
2,5 | |||
|
9. Потребляемая мощность, В*А, не более |
10 | ||||
|
10. Параметры электропитания 10.1 Переменного тока напряжение, В частота, Гц |
230 (+10...-15%) 50+ 1 | ||||
|
11. Время непрерывной работы, ч |
16 | ||||
|
12. Время взвешивания, с, не более |
3 | ||||
Продолжение таблицы 1
|
Наименование параметра |
Модификации весов | ||||
|
ВЭ-6 |
ВЭ-15 |
ВЭ-30 |
ВЭ-150 |
ВЭ-300 | |
|
13. Непостоянство показаний ненагруженных весов, не более |
±е | ||||
|
14. Диапазон рабочих температур, °C |
От минус 10 до плюс 40 | ||||
|
15. Степень защиты оболочки по ГОСТ 14254-96 |
IP43 | ||||
|
16. Вероятность безотказной работы |
0,85 | ||||
|
17. Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
II | ||||
Пределы допускаемой погрешности весов, г, без выборки массы тары приведены в таблице 2.
Таблица 2 _______________________________________________________
|
Интервалы взвешивания, кг |
Пределы допускаемой погрешности, г | |
|
При первичной поверке на предприятиях: изготовителе и ремонтном |
При эксплуатации и после ремонта на эксплуатирующем предприятии | |
|
1 |
2 |
3 |
|
Весы ВЭ-6 | ||
|
От 0,02 до 0,5 включ. |
± 1 |
± 1 |
|
От 0,5 до 2,0 включ. |
± 1 |
±2 |
|
От 2,0 до 3,0 включ. |
±2 |
±3 |
|
От 3,0 до 4,0 включ. |
±2 |
±4 |
|
От 4,0 до 6,0 включ. |
±4 |
±6 |
|
Весы ВЭ-15 | ||
|
От 0,04 до 1,0 включ. |
±2 |
±2 |
|
От 1,0 до 4,0 включ. |
±2 |
±4 |
|
От 4,0 до 6,0 включ. |
±4 |
±6 |
|
От 6,0 до 10,0 включ. |
±5 |
± 10 |
|
От 10,0 до 15,0 включ. |
± 10 |
± 15 |
|
Весы ВЭ-30 | ||
|
От 0,1 до 2,5 включ. |
±5 |
±5 |
|
От 2,5 до 10,0 включ. |
±5 |
± 10 |
|
От 10,0 до 15,0 включ. |
± 10 |
± 15 |
|
От 15,0 до 20,0 включ. |
± 10 |
±20 |
|
От 20,0 до 30,0 включ. |
±20 |
±30 |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Весы ВЭ-150 | ||
|
От 0,4 до 10,0 включ. |
±20 |
±20 |
|
От 10,0 до 40,0 включ. |
±20 |
±40 |
|
От 40,0 до 60,0 включ. |
±40 |
±60 |
|
От 60,0 до 100,0 включ. |
±50 |
± 100 |
|
От 100,0 до 150,0 включ. |
± 100 |
± 150 |
|
Весы ВЭ-300 | ||
|
От 1,0 до 25,0 включ. |
±50 |
±50 |
|
От 25,0 до 100,0 включ. |
±50 |
± 100 |
|
От 100,0 до 150,0 включ. |
± 100 |
± 150 |
|
От 150,0 до 200,0 включ. |
± 100 |
±200 |
|
От 200,0 до 300,0 включ. |
±200 |
±300 |
Пределы допускаемой погрешности в режиме выборки массы тары соответствуют пределам допускаемой погрешности весов при той же нагрузке, указанной в таблице 2, с учетом массы нагруженной тары.
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на лицевом шильдике весов в правом верхнем углу методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3
|
Наименование составной части весов |
Исполнения весов | |||||||||||||||
|
ВЭ-6 |
ВЭ-15 |
ВЭ-30 |
ВЭ-бс |
ВЭ-15с |
ВЭ-ЗОс |
ВЭ-ба |
ВЭ-15а |
ВЭ-ЗОа |
ВЭ-150а |
ВЭ-ЗООа |
ВЭ-бас |
ВЭ-15ас |
о о л СО |
ВЭ-150ас |
ВЭ-ЗООас | |
|
Количество, шт | ||||||||||||||||
|
Весы электронные ВЭ АТЮФ.404412.038 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Выносной блок индикации* |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||||
|
Стойка АТЮФ.301563.012* |
1 |
1 |
1 |
1 | ||||||||||||
|
Контргайка АТЮФ.З 01568.007* |
2 |
2 |
2 |
2 | ||||||||||||
|
Блок питания |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации АТЮФ.404412.038 РЭ |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Упаковка |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Примечание. ^Поставка производится по отдельному заказу.
Нормативные документы
ГОСТ 29329-92 «Весы для статического взвешивания. Общие технические требования».
ГОСТ 8.453-82 «Весы для статического взвешивания. Методы и средства поверки».
ТУ РБ 100649721.052-2004 «Весы электронные ВЭ».
Заключение
Весы электронные ВЭ соответствуют требованиям ГОСТ 29329-92 и ТУ РБ 100649721.052-2004.
Межповерочный интервал - 1 год.
Научно-исследовательский
Испытательный центр БелГИМ.
Г.Минск, Старовиленский тракт, 93,
Тел. (017) 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
