Весы для поосного взвешивания автотранспортных средств в движении USW
| Номер в ГРСИ РФ: | РБ 03 02 2286 04 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Massload Technologies", Канада |
|
Описание типа РБ 03 02 2286 04 [2004-01-01]
rb-03-02-2286-04_2004-01-01.pdf
|
Скачать |
Весы для поосного взвешивания автотранспортных средств в движении USW (далее - весы USW) предназначены для поосного взвешивания в движении автомобилей, прицепов, полуприцепов и автопоездов с номинальной нагрузкой на ось до 20 т при скорости движения не более 5 км/ч. Область применения - предприятия промышленности, транспорта, дорожного строительства, торговли.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 2286 04 |
| Наименование | Весы для поосного взвешивания автотранспортных средств в движении USW |
| Год регистрации | 2004 |
| Номер сертификата | 2940 |
| Дата регистрации | 2004-07-28 |
| Срок действия | 2009-07-27 |
| Получатель сертификата | фирма "Massload Technologies", Канада (CA) |
Производитель / Заявитель
фирма "Massload Technologies"
Адрес: представительство в РБ: РУП "ИНКОС", 220006, г. Минск, ул. Семенова, 14
Контакты: (017)222-34-23 / (017)222-30-60 / E-mail: office@incos.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8013-2000 |
Поверители
Скачать
|
Описание типа РБ 03 02 2286 04 [2004-01-01]
rb-03-02-2286-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы для поосного взвешивания автотранспортных средств в движении USW (далее - весы USW) предназначены для поосного взвешивания в движении автомобилей, прицепов, полуприцепов и автопоездов с номинальной нагрузкой на ось до 20 т при скорости движения не более 5 км/ч. Область применения - предприятия промышленности, транспорта, дорожного строительства, торговли.
Описание
Весы USW состоят из грузоприемного и показывающего устройств. Грузоприемное устройство состоит из двух весоизмерительных платформ типа ML-SLIM, производства фирмы "Massload Technologies", Канада, связанных между собой соединительными кабелями. Каждая платформа представляет собой металлическую пластину с двадцатью встроенными микротензодатчиками. Показывающее устройство состоит из компьютера типа Notebook со специальным программным обеспечением и блока интерфейса весоизмерительных платформ. Принцип действия весов USW основан на преобразовании силы тяжести поочередно проходящих через платформы осей автомобиля посредством тензорезисторных датчиков в электрический сигнал, который обрабатывается в компьютере с целью отображения на мониторе компьютера массы взвешиваемого автомобиля. Для плавного проезда автомобиля через взвешивающие платформы используются специальные выравнивающие дорожки. Питание весов осуществляется от аккумуляторной батареи 12 В или 24 В и от бортовой сети автомобиля (прикуривателя). Весы USW изготовлены в мобильном (переносном) варианте, не требуют строительства фундамента и устанавливаются на поверхность дорожного полотна. Внешний вид весов показан на рис. 1.

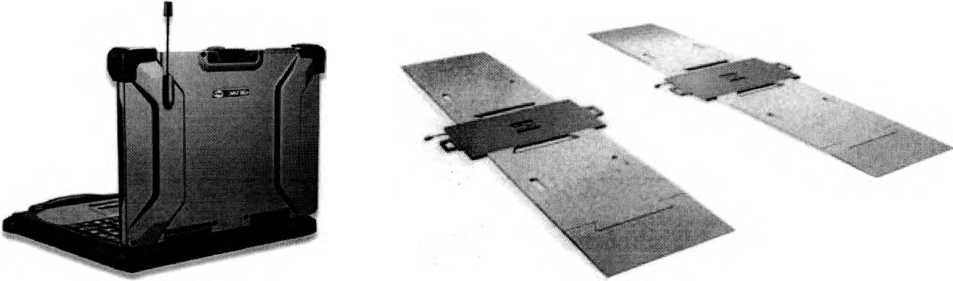

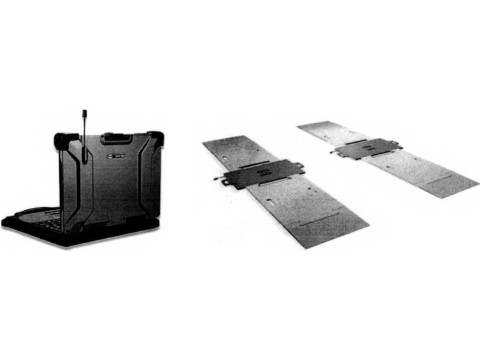

Показывающее устройство (компьютер типа Notebook и блок интерфейса)
Весоизмерительные платформы
Рисунок 1
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ВЕСОВ
- индикация нагрузки на взвешивающие платформы;
- суммирование нагрузки осей автомобиля;
- регистрация скорости проезда автомобиля;
- вывод результатов взвешивания автомобиля на принтер.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Основные технические характеристики приведены в таблице 1 Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Класс точности по ГОСТ 30414-96 |
2 |
|
Наибольший предел взвешивания (НПВ) на ось в движении, кг |
20 000 |
|
Наименьший предел взвешивания (НмПВ) на ось в движении, кг |
500 |
|
Наибольший предел взвешивания (НПВ) на ось в статике, кг |
20 000 |
|
Наименьший предел взвешивания (НмПВ) на ось в статике, кг |
500 |
|
Дискретность показаний (d), кг |
10 |
|
Пределы допускаемой погрешности весов при взвешивании в движении в диапазоне от НмПВ до НПВ включ. |
± 1,0% |
|
Пределы допускаемой погрешности весов при статическом нагружении, во всем диапазоне |
± 0,5 % |
|
Время непрерывной работы, ч, не менее |
6 |
|
Напряжение питания постоянного тока, В |
12-24 |
Продолжение таблицы 1
|
1 |
2 |
|
Потребляемая мощность, В А, не более |
36 |
|
Степень защиты по ГОСТ 14254-96 |
IP 66 |
|
Минимальная скорость движения транспортного средства, км/ч, не менее |
2 |
|
Максимальная скорость движения транспортного средства, км/ч, не более |
5 |
|
Масса, кг, не более - грузоприемного устройства (2 весоизмерительные платформы) |
38 |
|
Габаритные размеры, мм, не более -весоизмерительной платформы |
473 х 927 х 20 |
|
Средний срок службы, не менее |
10 лет |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ 2 (от минус 10 до плюс 50)°С |
Комплектность
Таблица 2
|
Оборудование |
Тип |
Кол-во | |
|
Весоизмерительная платформа |
ML-SLIM |
2 шт. | |
|
Соединительные кабели с разъемами |
1 комплект | ||
|
Блок интерфейса весоизмерительных платформ |
— |
LCIB |
1 шт. |
|
Компьютер |
NOTEBOOK |
1 шт. | |
|
Принтер |
НР450 cbi |
По заказу | |
Программное обеспечение |
«Контраст» |
1 диск | |
|
Выравнивающие дорожки, не менее |
28 м | ||
|
Руководство по эксплуатации |
1 экз. | ||
|
Упаковка |
1 ящик | ||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра средств измерений Республики Беларусь наносится на табличку маркировки, прикрепляемую к поверхности каждой весоизмерительной платформы, а также на титульный лист руководства по эксплуатации весов.
Нормативные документы
■ ГОСТ 30414 "Весы для взвешивания транспортных средств в движении. Общие технические требования";
■ Рекомендация МОЗМ Р134-1 «Автоматические весы для взвешивания автотранспортных средств в движении. Полное взвешивание транспортных средств»;
■ СТБ 8013-2000 «Весы для взвешивания автотранспортных средств в движении. Методика
поверки»;
■ Техническая документация фирмы "Massload Technologies";
[Государственный peecip I средств измерении J \ Республики Беларусь/ \Для документа*/
Заключение
Весы поосного взвешивания автотранспортных средств в движении USW соответствуют требованиям документации фирмы "Massload Technologies", Канада, ГОСТ 30414-96.
Межповерочный интервал - 6 месяцев.
Научно-исследовательский
испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93,
т. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
