Весы тензометрические вагонные ВТВ предназначены для статического взвешивания железнодорожных вагонов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 0760 05
Наименование	Весы тензометрические вагонные ВТВ
Год регистрации	2005
Номер сертификата	3262
Дата регистрации	2005-03-24
Срок действия	-
Получатель сертификата	ОАО "Весоприбор", г. Бобруйск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "Весоприбор"

Адрес: 213826, г. Бобруйск, ул. Держинского, 14/1

Контакты: (02251)7-29-32 // (02251)7-32-96

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ 8.453-82

Поверители

Скачать

	Описание типа РБ 03 02 0760 05 [1998-05-28] rb-03-02-0760-05_1998-05-28.pdf	Скачать
	Описание типа РБ 03 02 0760 05 [2005-01-01] rb-03-02-0760-05_2005-01-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО ТИПА Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Весы тензометрические вагонные ВТВ предназначены для статического взвешивания железнодорожных вагонов.

Область применения весов - предприятия промышленности, сельского хозяйства, транспорта, могут быть использованы при учетных и технологических операциях.

Описание

Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза в аналоговый электрический сигнал посредством тензометрических датчиков. Аналоговый сигнал преобразуется электронным блоком в цифровой, соответствующий измеряемой массе, и отображается на табло индикации.

Весы изготавливаются в трех модификациях: ВТВ-100, ВТВ-150, ВТВ-200, отличающихся наибольшим и наименьшим пределами взвешивания, габаритными размерами и массой грузоприемного устройства.

Весы состоят из следующих основных элементов:

грузоприемного устройства;

показывающего устройства;

Грузоприемное устройство представляет собой совокупность двух весовых платформ, механически несвязанных между собой. Каждая из платформ опирается на четыре тензометрических датчика типа С16АЗ производства фирмы НВМ, Германия.

Показывающее устройство «Микросим М0601», производства НПП «Метра», Россия, представляет собой преобразователь сигналов тензометрических датчиков.

Основные функциональные возможности весов:

ввод значения массы тары с клавиатуры;

установка индикации на нуль автоматически и вручную;

накопление и индицирование суммы результатов нескольких взвешиваний;

автоматическое переключение на режим энергосбережения.

Фотография общего вида весов приведена на рис. 1, схема пломбировки весов от несанкционированного доступа с указания мест для нанесения государственного поверительного клейма и расположения государственного поверительного клейма-наклейки приведена на рис. 2.

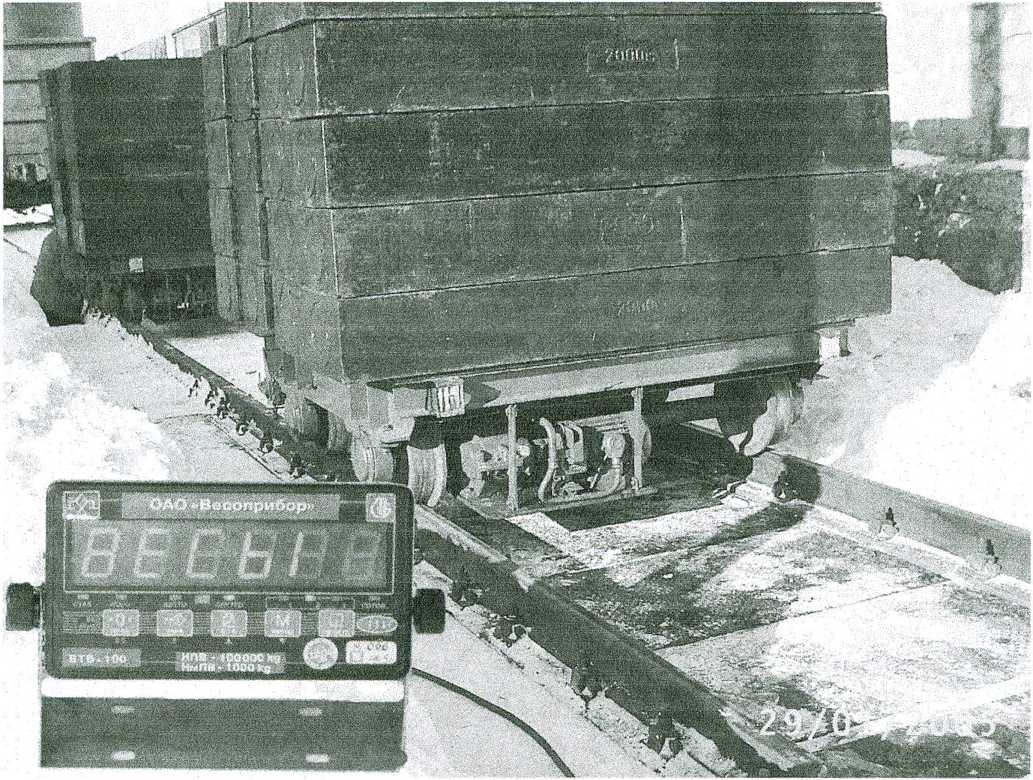

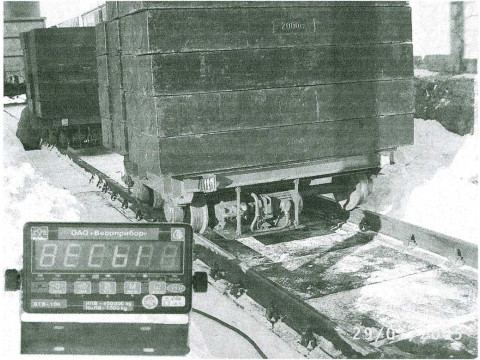

Рис. 1. Общий вид весов тензометрических вагонных ВТВ.

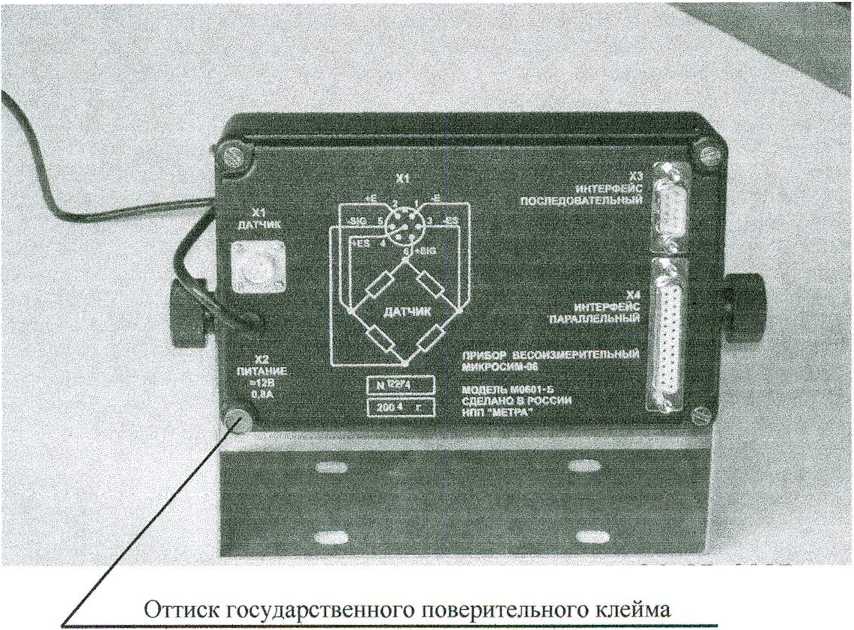

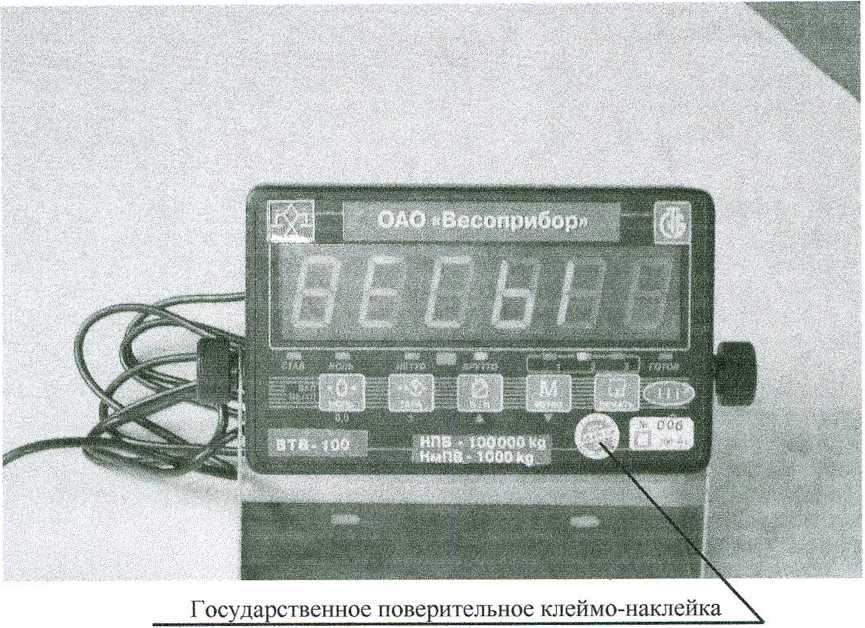

Рис. 2. Схема пломбировки весов от несанкционированного доступа с указания мест для нанесения государственного поверительного клейма и расположений государственного поверитель-ного клейма-наклейки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблице 1.

Таблица 1

Наименование характеристики	Ед. изм.	Исполнение весов
Наименование характеристики	Ед. изм.	ВТВ-100	ВТВ-150	ВТВ-200
Наибольший предел взвешивания (НПВ)	т	100	150	200
Наименьший предел взвешивания (НмПВ)	т	1	1	2
Число поверочных делений (п)		2000	3000	2000
Цена поверочного деления (е)	кг	50	50	100
Дискретность отсчета (da=e)	кг	50	50	100
Порог чувствительности	кг	70	70	140
Независимость показаний весов от расположения груза на грузоприемном устройстве	кг	±50	±50	±100
Непостоянство показаний ненагружен-ных весов	кг	±50	±50	±100
Наибольший предел выборки массы тары	т	40	60	80
Пределы допускаемой погрешности при взвешивании при первичной поверке на предприятиях: изготовителе и ремонтном: в интервале: От 1 до 100 т включ. Св. 100 до 150 т " От 2 до 200 т "	кг	±50	±50 ±100	±100
Пределы допускаемой погрешности при взвешивании при эксплуатации и после ремонта на эксплуатирующем предприятие в интервале: От 1 до 25 т включ. Св. 25 до 100 т " " 100 до 150 т" От 2 до 50 т -" Св. 50 до 200 т "	кг	±50 ±100	±50 ±100 ±150	±100 ±200
Габаритные размеры, не более		5,65x1,89x0,85	5,65x1,89x0,90	5,65x1,89x0,95
- грузоприемного устройства	м	5,65x1,89x0,85	5,65x1,89x0,90	5,65x1,89x0,95
- показывающего устройства	мм	175x115x75	175x115x75	175x115x75
Масса, не более	т	8,3	8,4	. 8,5
Срок службы	лет	15	15 Z;
Класс точности весов по ГОСТ 29329-92		- средний.^ / . V V. ) 1 3 t //

^чДйСХ^-^сего 6

Параметры электрического питания от сети переменного тока: - напряжение - частота	В Гц	- 230 (+23/-34,5) -50± 1
Потребляемая мощность	В*А	- 15
Способ защиты человека от поражения электрическим током по ГОСТ 12.2.00.7.0-75		- класс II
Климатическое исполнение по ГОСТ 15160-69: - грузоприемного устройства - показывающего устройства		УХЛ.2, от минус 40 до плюс 45 0с, УХЛ.4.2, от 10 до 45 °C.
Степень защиты по ГОСТ 14254-96: - грузоприемного устройства, - показывающего устройства.		IP-55 IP-40
Продолжительность одного цикла взвешивания, не более	с	5
Время установления рабочего режима, не более	мин	10
Время непрерывной работы весов, не менее	ч	8

ЗНАК ГОСУДАРСТВЕННОГО ТИПА

Знак Государственного реестра наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель показывающего устройства методом наклейки с ламинированием.
