Весы электронные тензометрические ВТС-50Д14, ВТС-100Д14 предназначены для статического взвешивания различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0020 06 |
| Наименование | Весы электронные тензометрические ВТС-50Д14, ВТС-100Д14 |
| Год регистрации | 2006 |
| Номер сертификата | 3795 |
| Дата регистрации | 2006-02-28 |
| Срок действия | - |
| Получатель сертификата | ПРУП "Завод Эталон", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ПРУП "Завод Эталон"
Адрес: 220053, г. Минск, ул. Новаторская, 2а
Контакты: тел./факс (017)237-27-88 // E-mail: etalon@newmail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 515-98. |
Поверители
Скачать
|
Описание типа РБ 03 02 0020 06 [1993-07-28]
rb-03-02-0020-06_1993-07-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0020 06 [1999-05-11]
rb-03-02-0020-06_1999-05-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0020 06 [2000-08-22]
rb-03-02-0020-06_2000-08-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0020 06 [2006-01-01]
rb-03-02-0020-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные тензометрические ВТС-50Д14, ВТС-100Д14 предназначены для статического взвешивания различных грузов.
Область применения: предприятия торговли, промышленности и сельского хозяйства.
Описание
Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза в аналоговый электрический сигнал посредством тензометрического датчика. Аналоговый сигнал преобразуется электронным блоком в цифровой, соответствующий измеряемой массе, и отображается на табло индикации.
Весы изготавливаются в модификациях ВТС-50Д14, ВТС-100Д14, отличающихся наибольшим пределом взвешивания.
Конструктивно весы выполнены из устройства показывающего и устройства грузоприемного. Грузоприемное устройство состоит из тензометрического датчика Мд5.155.007 для ВТС-50Д14, Мд5.155.007-01 для ВТС-100Д14 производства УП «Завод Эталон», опоры, основания, корпуса и кожуха. Устройство показывающее производства УП «Завод Эталон» представляет собой цифровой преобразователь сигнала тензодатчика. Грузоприёмное и показывающее устройства соединены между собой гибким кабелем.
Основные функциональные возможности весов:
- ввод значения тары с клавиатуры;
- накопление, индикация и сброс суммарной массы грузов;
- индикация суммарной массы тары и груза после выборки массы тары;

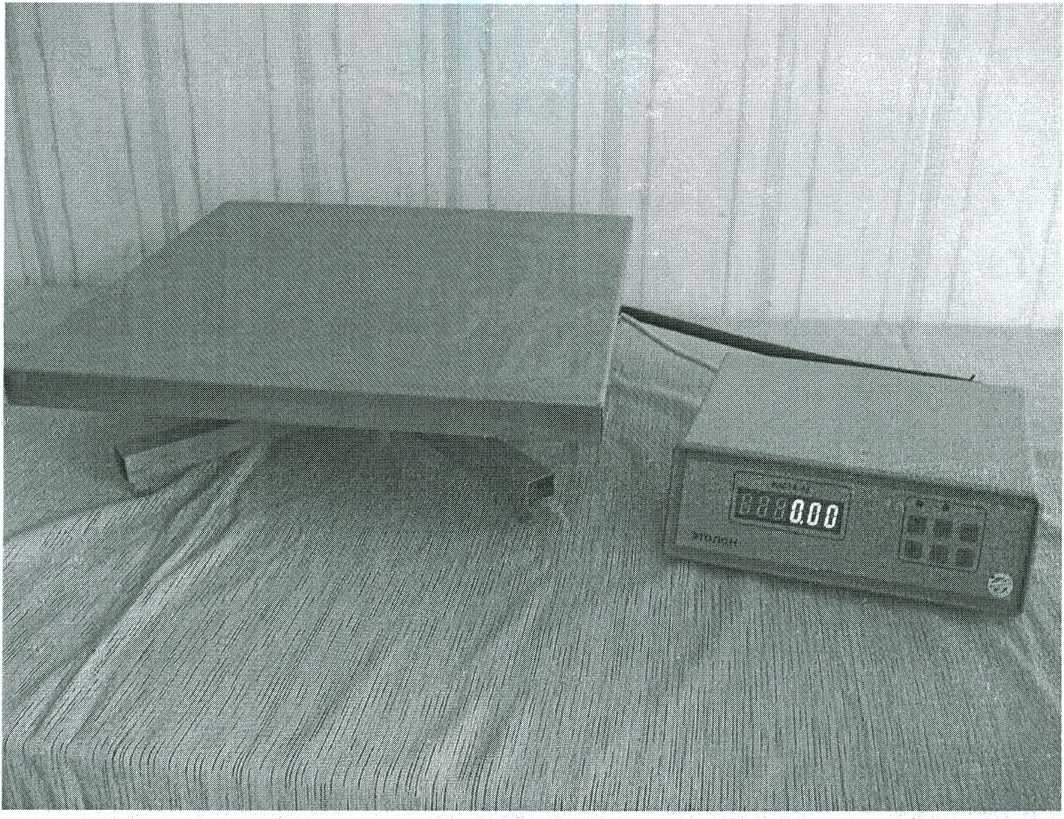

Внешний вид весов приведен на рисунке №1.
Схема пломбировки весов от несанкционированного доступа с указанием мест нанесения оттисков клейм приведена в Приложении 1. // j
ВНЕШНИМИ ВИД ВЕСОВ ЭЛЕКТРОННЫХ ТЕНЗОМЕТРИЧЕСКИХ ВТС-100Д14
■ •
яИкетжййШ 'А %to. ,/£ J $ <>',
1ЯВ1В ж1<:е -и- • • <й-
--.Х. Рк'-Лл
РИС. 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов указаны в таблице 1. Таблица 1
|
Наименование параметра |
Значение параметра для | |
|
ВТС-100Д14 |
ВТС-50Д14 | |
|
1. Класс точности по ГОСТ 29329-92 |
средний | |
|
2. Пределы взвешивания, кг : - наибольший (НПВ) - наименьший (НмПВ) |
100,00 0,40 |
50,00 0,40 |
|
3. Дискретность отсчета (d) и цена поверочного деления (е), кг: - в интервале от 0,40 до 50,00 кг включ. - в интервале св. 0,40 до 40,00 кг включ. - в интервале от 40,00 до 100,00 кг включ. |
0,02 0,05 |
0,02 |
|
4. Наибольший предел выборки массы тары, кг |
100,00 |
50,00 |
|
5. Пределы допускаемой погрешности без выборки массы тары, кг при первичной поверке: - в интервале от 0,40 до 10,00 кг включ. - в интервале св. 10,00 до 40,00 кг включ. - в интервале св. 40,00 до 50,00 кг включ. - в интервале св. 40,00 до 65,00 кг включ. - в интервале св. 65,00 до 100,00 кг включ. при эксплуатации: - в интервале от 0,40 до 10,00 кг включ. - в интервале св. 10,00 до 40,00 кг включ. - в интервале св. 40,00 до 50,00 кг включ. - в интервале св. 40,00 до 65,00 кг включ. - в интервале св. 65,00 до 100,00 кг включ. |
±0,02 ±0,02 ±0,05 ±0,05 ±0,02 ±0,04 ±0,05 ±0,10 |
±0,02 ±0,02 ±0,04 ±0,02 ±0,04 ±0,06 |
|
6. Время установления показаний, с, не более |
5 | |
|
7. Непостоянство показаний ненагруженных весов, кг, не более |
±0,02 | |
|
8. Порог чувствительности весов, е |
1Д..1,4 | |
|
9. Диапазон рабочих температур, °C |
от плюс 10 до 40 | |
|
10. Потребляемая мощность, В-A, не более |
17 | |
|
И. Вероятность безотказной работы за 1000 часов, не менее |
0,95 | |
|
12. Средний срок службы, лет, не менее |
8 | |
|
13. Среднее время восстановления, ч, не более |
3 | |
|
14. Масса, кг, не более: - грузоприемного устройства - показывающего устройства |
16,00 3,00 | |
|
15. Габаритные размеры, мм, не более: - грузоприемного устройства - устройство показывающее |
455x455x150 220x255x90 | |
|
16. Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0-75 | ||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится методом сеткографии на шильдик показывающего устройства весов и типографским способом на титульный лист паспорта весов.
Комплектность
Комплектность поставки весов указана в таблице 2.
Таблица 2
|
Обозначение |
Количество, шт для | ||
|
составной части |
Наименование составной части |
ВТС-100Д14 |
ВТС-50Д14 |
|
Мд5.179.006-01 |
Устройство грузоприемное |
1 |
- |
|
Мд5.179.006 |
Устройство грузоприемное |
- |
1 |
|
Мд5.100.001-01 |
Устройство показывающее |
1 |
- |
|
Мд5.100.001 |
Устройство показывающее |
- |
1 |
|
Мд2.791.001.ПС |
Паспорт |
1 |
1 |
|
МП.МН 515-98 |
Методика поверки Комплект запасных частей и |
1 |
1 |
|
принадлежностей в составе: -вставка плавкая ВП1-1-0,5А АГО.481.303 ТУ |
2 |
2 | |
|
Упаковка Мд.4.170.203 |
1 |
1 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 29329-92 Весы для статического взвешивания. Общие технические требова-ния.
ТУ РБ 50 719-016-93 Весы электронные тензометрические ВТС-50Д14, ВТС - 100Д14. Технические условия.
МП.МН 515-98 Весы электронные тензометрические ВТС-50Д14, ВТС - 100Д14. Методика поверки.
Заключение
Весы электронные тензометрические ВТС-50Д14, ВТС-100Д14 соответствуют требованиям ГОСТ 29329-92 и ТУ 50 719-016-93.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр
БелГИМ, г. Минск, Старовиленский тракт, 93
Тел. 234-98-13
Аттестат аккредитации № BY/112.02.1.0.0025
