Штангенглубиномеры ШГ, ШГК, ШГЦ
| Номер в ГРСИ РФ: | РБ 03 01 7874 21 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Глубиномеры |
| Производитель / заявитель: | АО КИРОВСКИЙ ЗАВОД "КРАСНЫЙ ИНСТРУМЕНТАЛЬЩИК" (КРИН), г. Киров |
|
Описание типа РБ 03 01 7874 21 [2021-07-05]
rb-03-01-7874-21_2021-07-05.pdf
|
Скачать |
Штангенглубиномеры ШГ, ШГК, ШГЦ (далее по тексту - штангенглубиномеры) предназначены для измерений глубины элементов деталей, выемок, выступов и т.д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7874 21 |
| Наименование | Штангенглубиномеры ШГ, ШГК, ШГЦ |
| Год регистрации | 2021 |
| Номер сертификата | 14003 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2025-02-19 |
| Получатель сертификата | АО КЗ "КРИН", г. Киров, Российская Федерация (RU) |
Производитель / Заявитель
АО КЗ "КРИН"
Адрес: ул.Карла Маркса, д.18, г. Киров, 610000, Область Кировская
Контакты: т/ф: (8332) 325-325, 130@krin.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МИ 2196-92 "Штангенглубиномеры. Методика поверки". |
| Признание поверки | Первичная при выпуске из производства, проводимой Тульским ЦСМ (аттестат аккредитации - №RA.RU.311348, шифр поверительного клейма - ВЮ) (НТК №01-21 мо). Первичная при выпуске из производства, проводимой Волгоградским ЦСМ (аттестат аккредитации - №RA.RU.311474, шифр поверительного клейма - БИ) (НТК №01-21 мо). |
Поверители
Скачать
|
Описание типа РБ 03 01 7874 21 [2021-07-05]
rb-03-01-7874-21_2021-07-05.pdf
|
Скачать |
Описание типа
Назначение
Штангенглубиномеры ШГ, ШГК, ШГЦ (далее по тексту - штангенглубиномеры) предназначены для измерений глубины элементов деталей, выемок, выступов и т.д.
Описание
Принцип действия штангенглубиномеров основан на измерении величины продольного перемещения подвижной рамки методом непосредственной оценки по шкале с нониусом, круговой шкале или по цифровому отсчетному устройству.
Штангенглубиномеры состоят из штанги, рамки с нониусом или отсчетным устройством. Для точной установки размера рамка штангенглубиномеров может иметь устройство микроподачи. Все подвижные элементы штангенглубиномеров снабжены стопорными винтами.
Штангенглубиномеры выпускаются в следующих модификациях:
- ШГ - с отсчетом по нониусу (рисунок I);
- ШГК - с отсчетом по круговой шкале (рисунок 2);
- ШГЦ - с цифровым отсчетным устройством (рисунок 3).
Каждая модификация имеет ряд исполнений, которые отличающихся формой штанги, диапазоном измерений, значением отсчета по нониусу, ценой деления круговой шкалы отсчетного устройства.
Штангенглубиномеры выпускаются под товарными знаками WOGEEL, О и 1^.. Товарный знак наносится на паспорт штангенглубиномеров типографским методом, на штангу или рамку (отсчетное устройство) штангенглубиномеров и на крышку футляра краской, методом лазерной маркировки или в виде наклейки. Места нанесения знака утверждения типа и товарного знака могут отличаться от представленных на рисунках. Привязки определенного товарного знака к модификации нет.
Общий вид штангенглубиномеров представлен на рисунках 1-3.

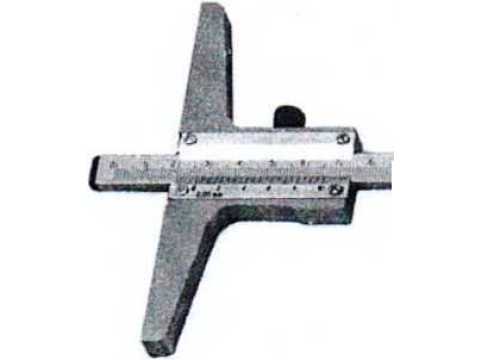

Рисунок 1 - Общий вид штангенглубиномеров ШГ

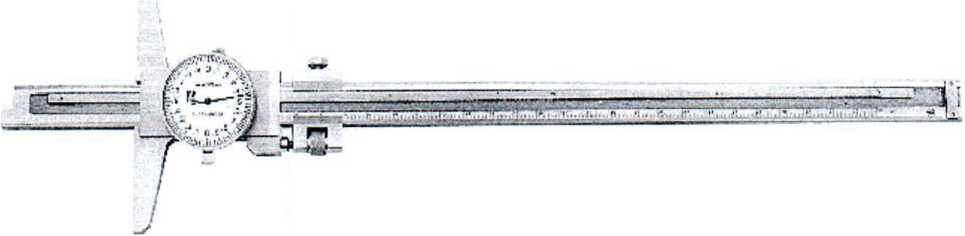

Рисунок 2 - Общий вид штангенглубиномеров ШГК

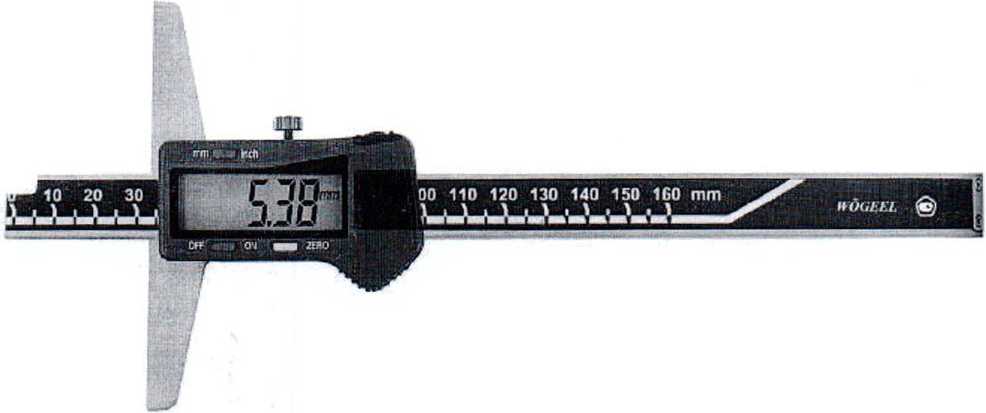

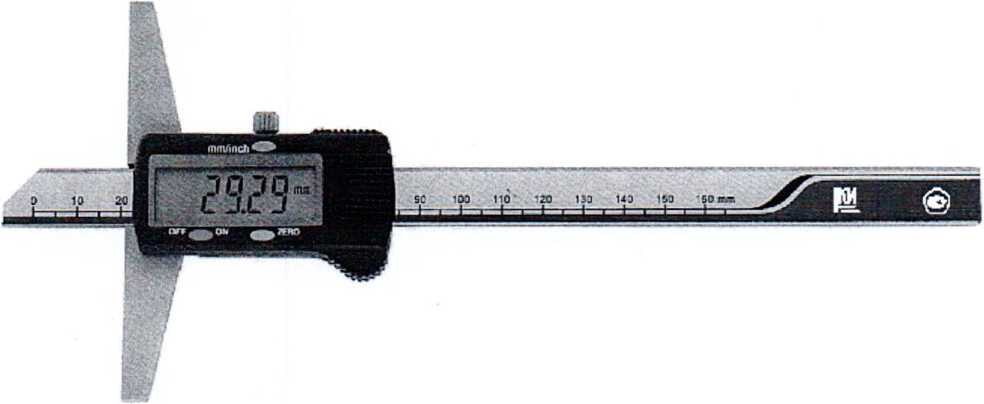

Рисунок 3 - Общий вид штангенглубиномеров ШГЦ Пломбирование штангенглубиномеров не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 — Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы отсчетного устройства, шаг дискретности цифрового отсчетного устройства, длина
измерительной поверхности рамки
|
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Длина измерительной поверхности рамки, мм, не менее |
|
от 0 до 160 |
0,05; 0,1 |
0,02; 0,05 |
0,01 |
120 |
|
от 0 до 200 |
0,05; 0,1 |
0,02; 0,05 |
0,01 |
120 |
|
от 0 до 250 |
0,05; 0,1 |
0,02; 0,05 |
0,01 |
120 |
|
от 0 до 300 |
0.05; 0,1 |
0,02; 0,05 |
0,01 |
120 |
|
от 0 до 400 |
0,05; 0,1 |
0,02; 0,05 |
0,01 |
120 |
|
от 0 до 630 |
0,05; 0,1 |
— |
— |
175 |
|
от 0 до 1000 |
0,05; 0,1 |
— |
— |
175 |
Таблица 2 - Пределы допускаемой абсолютной погрешности
|
Участок шкалы, мм |
Пределы допускаемой абсолютной погрешности, мм | ||||
|
со значением отсчета по нониусу |
с ценой деления круговой шкалы отсчетного устройства |
с шагом дискретности цифрового отсчетного устройства | |||
|
0,05 |
0,1 |
0,02 |
0,05 |
0,01 | |
|
от 0 до 100 включ. |
±0,05 |
±0,05 |
±0,03 |
±0,05 |
±0,03 |
|
св. 100 до 200 включ. |
±0,05 |
±0,05 |
±0,03 |
±0,05 |
±0,03 |
|
св. 200 до 300 включ. |
±0,05 |
±0,05 |
±0,04 |
±0,05 |
±0,04 |
|
св. 300 до 400 включ. |
±0,05 |
±0,10 |
±0,04 |
±0,05 |
±0,04 |
|
св. 400 до 600 включ. |
±0,10 |
±0,10 |
— |
— |
— |
|
св. 600 до 800 включ. |
±0,10 |
±0,15 |
— |
— |
— |
|
св. 800 до 1000 |
±0,15 |
±0,15 |
— |
— |
— |
Таблица 3 - Габаритные размеры и масса
|
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
от 0 до 160 |
250 |
122 |
16 |
0,30 |
|
от 0 до 200 |
305 |
155 |
16 |
0,31 |
|
от 0 до 250 |
340 |
122 |
16 |
0,33 |
|
от 0 до 300 |
485 |
810 |
16 |
0,36 |
|
от 0 до 400 |
585 |
810 |
16 |
0,39 |
|
от 0 до 630 |
720 |
175 |
20 |
0,48 |
|
от 0 до 1000 |
1200 |
310 |
20 |
0,60 |
Таблица 4 - Общие технические требования
|
Наименование характеристики |
Значение |
|
Допуск плоскостности измерительных поверхностей, мм: - рамки штанги штангенглубиномеров ШГ и ШГК - рамки штангенглубиномеров ШГЦ - штанги |
0,006 0,005 0,004 |
|
Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более: - рамки - штанги |
0,08 0,16 |
|
Расстояние от верхнего края нониуса до поверхности шкалы штанги (у штангенглубиномеров ШГ), мм, не более: - со значение отсчета по нониусу 0,05 мм - со значение отсчета по нониусу 0,1 мм |
0,25 0,30 |
|
Расстояние между концом стрелки и циферблатом (у штангенглубиномеров ШГК), мм, не более |
0,7 |
|
Ширина стрелки (у штангенглубиномеров ШГК), мм |
от 0,15 до 0,20 |
|
Скорость перемещения рамки (у штангенглубиномеров ШГЦ), м/с, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от +10 до +30 80 от 84,0 до 106,7 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на паспорт штангенглубиномеров типографским методом, на штангу или рамку (отсчетное устройство) штангенглубиномеров и на крышку футляра краской, методом лазерной маркировки или в виде наклейки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенглубиномер |
- |
1 шт. |
|
Элемент питания (для ШГЦ) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
КРИН.401113ПС |
1 экз. |
Поверка
осуществляется по документу МИ 2196-92 «ГСИ. Штангенглубиномеры. Методика поверки».
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от Г10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Госстандарта №2840 от 29.12.2018 г.;
- плита поверочная 2 класса точности по ГОСТ 10905-86;
- пластина плоская стеклянная 2-го класса ПИ 120 (per. №197-70).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых штангенглубиномеров с требуемой точностью.
Знак поверки наносится:
- в паспорт или на свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от Г 10 ' до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта №2840 от 29.12.2018 г.
ГОСТ 162-90 Штангенглубиномеры. Технические условия
Другие Глубиномеры
