Системы геодезические спутниковые CHC, включая приемники серии LT
| Номер в ГРСИ РФ: | РБ 03 01 7602 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "CHC Navigation", Китай |
|
Описание типа РБ 03 01 7602 20 [2020-12-07]
rb-03-01-7602-20_2020-12-07.pdf
|
Скачать |
Системы геодезические спутниковые СНС, включая приемники серии LT (далее -системы СНС) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбивке и определении границ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7602 20 |
| Наименование | Системы геодезические спутниковые CHC, включая приемники серии LT |
| Год регистрации | 2020 |
| Номер сертификата | 13471 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2025-05-28 |
| Получатель сертификата | фирма "CHC Navigation", Китай (CN) |
Производитель / Заявитель
фирма "CHC Navigation"
Адрес: 599 Gaojing Road, Building C, Shanghai, 201702, China
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2992-2020. |
Поверители
Скачать
|
Описание типа РБ 03 01 7602 20 [2020-12-07]
rb-03-01-7602-20_2020-12-07.pdf
|
Скачать |
Описание типа
Назначение
Системы геодезические спутниковые СНС, включая приемники серии LT (далее -системы СНС) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбивке и определении границ.
Область применения - геодезия, строительство, картография, демаркация границ и т.п.
Описание
Системы СНС состоят из приемника с GNSS антенной (встроенной или отдельной), кабелей, программного обеспечения для обработки данных.
Принцип работы системы СНС заключается в приеме сигналов как минимум от четырёх спутников группировок GPS, ГЛОНАСС, GALILEO, BDS, SBAS измерении времени задержки распространения сигналов от спутников, вычислении координат и расстояний между точками установки антенн приемников системы на основе принятой от спутников информации.
Собранные данные через интерфейсный порт могут передаваться в персональный компьютер без необходимости дополнительного программного обеспечения.
Системы СНС имеют следующие основные режимы работы: «статика», «кинематика» (stop-and-go), «кинематика в реальном времени» (RTK) (только для модификации LT700H) с фазовой и кодовой обработкой сигнала.
Время измерения выбирается, исходя из условий видимости спутников. Для работы в режимах «кинематика» и «кинематика в реальном времени» (только для модификации LT700H), внешняя GNSS антенна приемника устанавливается на планшет.
Параметры программного обеспечения систем СНС указаны в таблице 1.
Место нанесения знака поверки в Приложении А к описанию типа.
виде клейма-наклейки приведено в
LT700
LT700H
Таблица 1 - Наименование программного обеспечения
|
Модификация приемника, входящего в состав системы СНС |
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
LT700 |
встроенное |
Landstar 7.3.4.20200402 |
|
LT700H |
встроенное |
Landstar 7.3.4.20200402 |

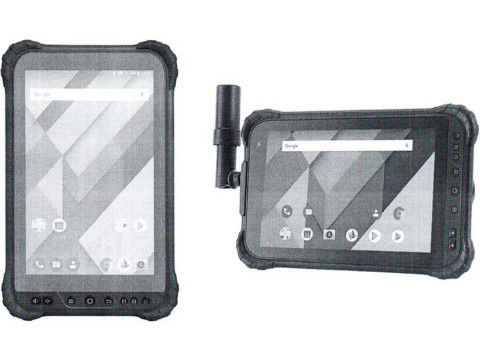

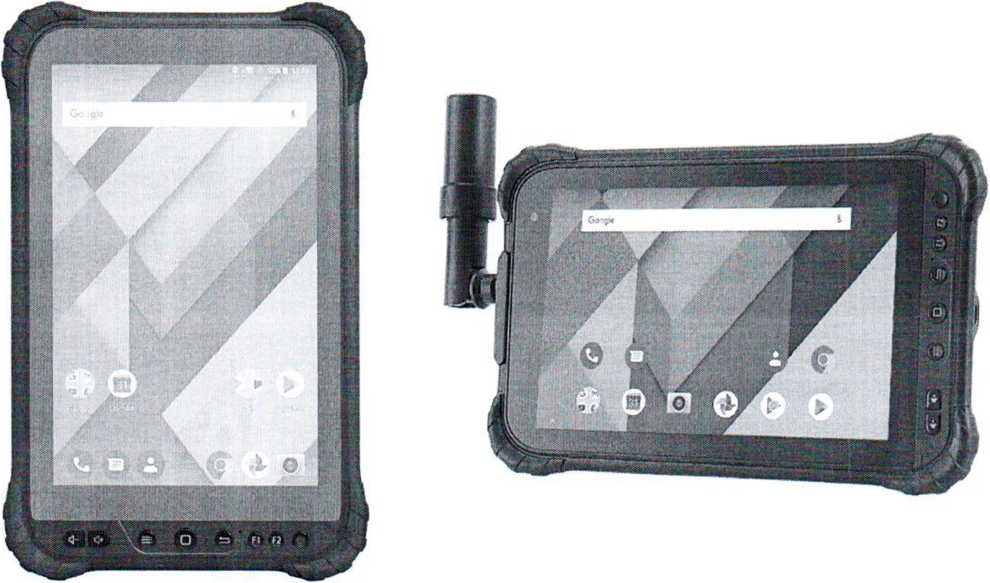

Внешний вид приемников, входящих в систему СНС, приведен на рисунке 1.
Рисунок 1 - Внешний вид приемников, входящих в систему СНС
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем СНС представлены в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики систем СНС
|
Наименование характеристики |
Модели приемников | |
|
LT700 |
LT700H | |
|
Средняя квадратическая погрешность при измерении координат в режиме «дифференциальных кодовых измерений», м, не более |
3 |
1 |
|
Средняя квадратическая погрешность при измерении координат в режиме RTK, мм, не более |
— |
±(50,0+1,0xL1x10’6) |
|
Диапазон температур эксплуатации, °C |
от минус 20 до плюс 60 | |
|
Диапазон температур транспортирования и хранения,°C |
от минус 30 до плюс 70 | |
|
Степень защиты оболочки по ГОСТ 14254 |
Р67 | |
|
Масса приемника, кг, не более |
0,560 |
0,675 |
|
Габаритные размеры, мм, не более |
235x146x13 |
240x151x32 |
|
Количество каналов |
72 |
184 |
|
Глобальные навигационные спутниковые системы |
GPS/GLONASS/ /BDS/SBAS |
GPS/GLONASS/ /GALILEO/BDS |
|
Примечание: L, - расстояние между приемником и постоянно действующей базовой станцией, мм | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- приемник;
- антенна;
- кабеля;
- программное обеспечение;
- зарядное устройство;
- стилус;
- руководство по эксплуатации;
- методика поверки МРБ МП.2992-2020.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «СНС Navigation», Китай.
МРБ МП.2992-2020 «Системы геодезические спутниковые СНС, включая приемники серии LT. Методика поверки».
Заключение
Системы геодезические спутниковые СНС, включая приемники серии LT, соответствуют требованиям технической документации фирмы «СНС Navigation», Китай, техническим регламентам Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и «О безопасности низковольтного оборудования» ТР ТС 004/2011 (декларация о соответствии № ЕАЭС № BY/112 11.01. ТР020 107 31977, действительна по 20.11.2024 включительно).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 378-98-13
Аттестат аккредитации № BY/112 1.0025
