Системы геодезические спутниковые Trimble Geo7X
| Номер в ГРСИ РФ: | РБ 03 01 6646 18 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Trimble Inc.", США |
|
Описание типа РБ 03 01 6646 18 [2020-11-04]
rb-03-01-6646-18_2020-11-04.pdf
|
Скачать |
Системы геодезические спутниковые Trimble Geo 7Х (далее - системы Trimble) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбивке и определении границ, сейсмических работах и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6646 18 |
| Наименование | Системы геодезические спутниковые Trimble Geo7X |
| Год регистрации | 2018 |
| Номер сертификата | 11884 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2023-08-30 |
| Получатель сертификата | фирма "Trimble Inc.", Соединенные Штаты Америки (US), Мексика (MX) |
Производитель / Заявитель
фирма "Trimble Inc."
Адрес: адрес в описании типа не указан
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2832-2018. |
Поверители
Скачать
|
Описание типа РБ 03 01 6646 18 [2020-11-04]
rb-03-01-6646-18_2020-11-04.pdf
|
Скачать |
Описание типа
Назначение
Системы геодезические спутниковые Trimble Geo 7Х (далее - системы Trimble) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбивке и определении границ, сейсмических работах и т.п.
Область применения - геодезия, строительство, картография, демаркация границ и т.п.
Описание
Системы Trimble состоят из GNSS приемника с антенной (встроенной или отдельной), терминального устройства, кабелей, программного обеспечения для обработки данных и вспомогательного оборудования.
Принцип работы системы Trimble заключается в приеме сигналов, как минимум от четырёх спутников группировок GPS и/или ГЛОНАСС, измерении времени задержки распространения сигналов от спутников, вычислении координат и расстояний между точками установки антенн приемников системы на основе принятой от спутников информации.
Собранные данные через интерфейсный порт могут передаваться в персональный компьютер, с помощью специального программного обеспечения Trimble Access обрабатываются и представляются в форме отчета.
Системы Trimble имеет следующие основные режимы работы: «статика», «кинематика» (stop-and-go), «кинематика в реальном времени» (RTK) с фазовой и кодовой обработкой сигнала. В режиме «статика» внешняя антенна устанавливается на стандартный геодезический штатив и с помощью встроенного в трегер оптического центрира центрируется над точкой измерений.
Время измерения выбирается исходя из условий видимости спутников. Для работы в режимах «кинематика» и «кинематика в реальном времени» внещЯяя^ащгенна или приемник с совмещенной антенной устанавливается на телескопическую ве^п которая имеет уровень для приведения ее в вертикальное положение vfiизмерительную шкалу для определения высоты антенны. II ■
Параметры программного обеспечения систем Trimble указаны в таблице 1. Таблица 1 - Наименование программного обеспечения
|
Модификация системы |
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
Trimble Geo 7Х |
встроенное Trimble Access |
2014.20 |
Внешний вид системы Trimble приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

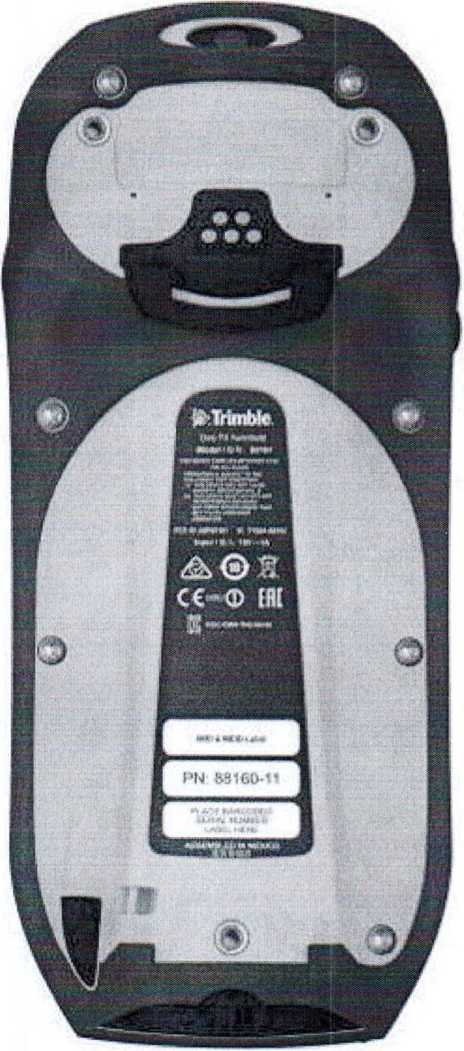

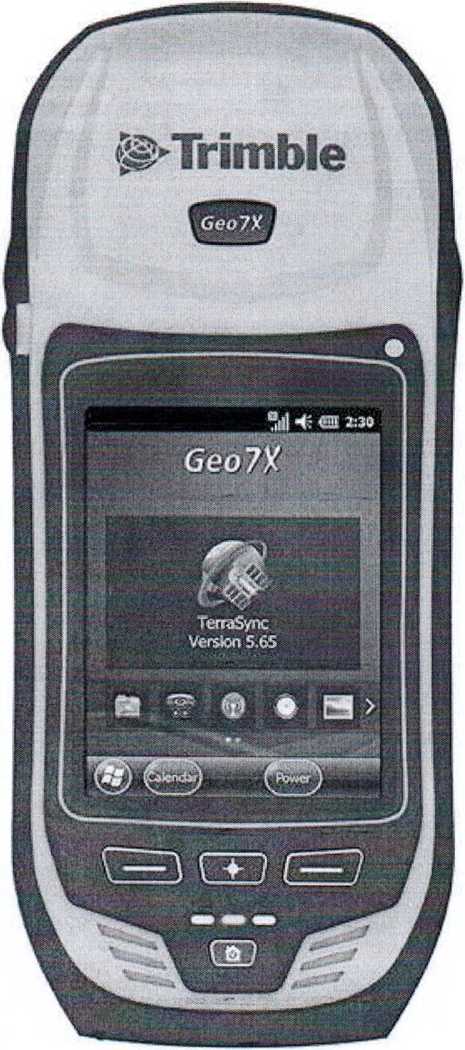

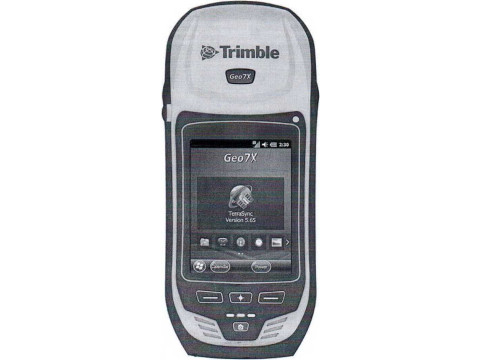

Trimble Geo 7Х
Рисунок 1 - Внешний вид систем Trimble
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем Trimble представлены в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики систем Trimble
|
Наименование характеристики |
Значение характеристики приемника с внешней антенной |
|
Geo 7Х | |
|
Среднеквадратическая погрешность при измерении расстояния в режиме статической съемки, мм, не более |
±(3,0+0,5-L-10'6) |
|
Среднеквадратическая погрешность при измерении координат в режиме реального времени RTK (в плане), мм, не более |
±(10+0,5 L-10’6) |
|
Среднеквадратическая погрешность при измерении координат в режиме реального времени RTK (по высоте), мм, не более |
±(15+0,5LW6) |
|
Диапазон температур эксплуатации,0 С |
от минус 20 до плюс 60 |
|
Диапазон температур транспортирования, °C |
от минус 30 до плюс 70 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 65 |
|
Масса приемника, кг, не более |
0,925 |
|
Габаритные размеры, мм, не более |
99x234x56 |
|
Количество каналов |
220 |
|
Глобальные навигационные спутниковые системы |
GPS/ GLONASS / SBAS |
Примечание: значения метрологических характеристик обеспечиваются при использовании внеш-ней антенны, L - измеренное расстояние, мм
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- приемник;
- антенна;
- кабели;
- программное обеспечение;
- футляр;
- руководство по эксплуатации;
- методика поверки МРБ МП.2832-2018.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Trimble Inc.», США, Мексика.
МРБ МП.2832-2018 «Системы геодезические спутниковые Trimble Geo 7Х.
Методика поверки».
Заключение
Системы геодезические спутниковые Trimble Geo 7Х соответствуют требованиям технической документации фирмы «Trimble Inc.», США, Мексика.
Системы геодезические спутниковые Trimble Geo 7Х соответствуют ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» № ЕАЭС N RU Д-US.АС21 В.05038 сроком действия по 11 апреля 2022 включительно.
Межповерочный интервал не более 12 месяцев.
Межповерочный интервал в СЗМ в Республике Беларусь не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
