Приборы измерения геометрических параметров многофункциональные "Константа К6ц"
| Номер в ГРСИ РФ: | РБ 03 01 5870 15 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "КОНСТАНТА", г. Санкт-Петербург |
|
Описание типа РБ 03 01 5870 15 [2016-03-04]
rb-03-01-5870-15_2016-03-04.pdf
|
Скачать |
Приборы измерения геометрических параметров многофункциональные «Константа Кбц» (далее - приборы) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5870 15 |
| Наименование | Приборы измерения геометрических параметров многофункциональные "Константа К6ц" |
| Год регистрации | 2015 |
| Номер сертификата | 10104 |
| Дата регистрации | 2015-11-26 |
| Срок действия | 2019-07-22 |
| Получатель сертификата | ЗАО "КОНСТАНТА", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ЗАО "КОНСТАНТА"
Адрес: 198095, г. Санкт-Петербург, а/я 89
Контакты: (812)252-94-78
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 2512-0001-2014. |
| Признание поверки | Первичная при выпуске из производства: ЗАО "КОНСТАНТА" (аттестат аккредитации - №РОСС RU.0001.310036, шифр поверительного клейма - ГДМ)(НТК №12-15). |
Поверители
Скачать
|
Описание типа РБ 03 01 5870 15 [2016-03-04]
rb-03-01-5870-15_2016-03-04.pdf
|
Скачать |
Описание типа
Назначение
Приборы измерения геометрических параметров многофункциональные «Константа Кбц» (далее - приборы) предназначены для:
- измерений толщины неферромагнитных покрытий на ферромагнитных основаниях; измерений толщины покрытий электролитического никеля на ферро- и неферромагнитных основаниях;
- измерений толщины неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов;
- измерений толщины диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях;
- измерений толщины диэлектрических покрытий на внутренних поверхностях труб из электропроводящих неферромагнитных материалов;
и змерений толщины неферромагнитных диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях;
- измерений толщины электропроводящих покрытий на электропроводящих ферро- и неферромагнитных основаниях;
- измерений глубины пазов;
- индикации температуры воздуха, температуры поверхности металла, относительной влажности воздуха.
Описание
Работа приборов при измерении толщины покрытий основана на вихретоковом фазовом, вихретоковом параметрическом и импульсном индукционном принципах получения первичной информации.
Приборы состоят из блока обработки информации и преобразователей.
Блок обработки информации заключен в корпус, на верхней крышке которого расположена клавиатура, а на торцевой поверхности - разъем для подключения преобразователей. На блоке обработки информации расположен дисплей, на котором отображаются результаты измерений.
Питание осуществляется от встроенной Li-Ion аккумуляторной батареи, установленной в нижней части блока обработки информации.
Измерение толщины покрытий выполняется с помощью преобразователей:
ИДОК, ИД0/90, ИДО, ИД1, ИД1-0Д ИД2, ИДЗ, ИД4, ИД5, ДАО, ДА1, ДА2 -неферромагнитных покрытий на ферромагнитных основаниях;
ИД-Г - неферромагнитных покрытий на ферромагнитных основаниях и покрытий электролитического никеля на неферромагнитных основаниях;
ИДОТ - неферромагнитных покрытий на ферромагнитных материалов диаметром более 14 мм;
ИД1Т - неферромагнитных покрытий на ферромагнитных материалов диаметром более 20 мм;
ИД2Т, ИДЗТ - неферромагнитных покрытий ферромагнитных материалов диаметром более 45 мм;
ПДО, ПД1 - диэлектрических покрытий на основаниях;
ПД2, ПДЗ, ПД4, ПД5, ПД6 - диэлектрических ц неферромагнитных основаниях; ■ » ■' Й й ж
генеральные подпись^
внутренних
внутренних
поверхностях
поверхностях
труб
труб
на внутренних поверхностях труб
из
из
из
элекгрогщоводяших неферромагнитных
электропроводящих ферро- и
Лист № 2
Всего листов 6
ПД-Г - диэлектрических покрытий на электропроводящих неферромагнитных основаниях и электропроводящих покрытий на электропроводящих неферромагнитных основаниях;
ПДОТ - диэлектрических покрытий на внутренних поверхностях труб из электропроводящих неферромагнитных материалов диаметром более 14 мм;
ПД1Т, ПД2Т - диэлектрических покрытий на внутренних поверхностях груб из электропроводящих неферромагнитных материалов диаметром более 45 мм;
ИПД - неферромагнитных диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях;
ФД1 - электролитического никеля на ферромагнитных основаниях;
ФДЗ-1,8, ФДЗ-0,2 - электропроводящих покрытий на электропроводящих ферро- и неферромагнитных основаниях.
Измерение глубины пазов обеспечивается преобразователем ДШ.
Индикация температуры воздуха, относительной влажности воздуха обеспечивается преобразователем ДВТР.
Индикация температуры поверхности металла обеспечивается преобразователем КД.
Индикация температуры металла, температуры воздуха, относительной влажности воздуха обеспечивается преобразователем ДКУ.
В комплект поставки могут входить ферромагнитное и неферромагнитное основания, меры толщины покрытий МТ (Госреестр № 50316-12)

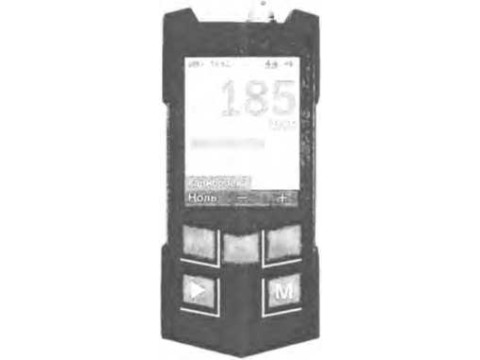

Внешний вид блока обработки информации, который может быть двух видов, и преобразователей представлен на рисунке 1.
— 12:45 « ♦ ИДЗ
129
Рисунок 1 - Внешний вид блока обработки информации и преобразователей
ыкм
■Mil
00 100 0 200*0
E233J3B
Программное обеспечение
Приборы имеют встроенное программное обеспечение Константа Кбц (далее - ПО). ПО обеспечивает идентификацию преобразователя, обработку, регистрацию, ведение архива результатов измерений и передачу данных.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентификационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Константа Кбц |
1.0 |
0хе641 |
- |
CRC16 (0x114)21) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствуем уровню «С» по МИ 3286-2010. - У
подпис
Технические характеристики
1. Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений толщины покрытий, габаритные размеры преобразователей приведены в таблице 2.
Таблица 2
|
Тип преобразователя |
Диапазон измерений толщины покрытий, мм |
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мм |
Г абарит-ные размеры, мм, не более |
|
1 |
2 |
3 |
4 |
|
ИДОК |
0-0,3 |
±(0,01h'±0,001) |
015x120 |
|
ИД0/90 |
0-0,3 |
±(0,01h±0,001) |
20x10x130 |
|
идо |
0-0,3 |
±(0,01h±0,001) |
015x70 |
|
ИД 1-0,3 |
0-0,3 |
±(0,01h±0,001) |
015x70 |
|
ИД1 |
0-2 |
±(0,015h±0,001) в поддиапазоне от 0 до 1 мм включ. ±(0,02h+0,001) в поддиапазоне свыше 1 мм до 2 мм |
015x70 |
|
ИД2 |
0-3 |
±(0,015h+0,001) в поддиапазоне от 0 до 1,5 мм включ. ±(0,02h±0,001) в поддиапазоне свыше 1,5 мм до 3 мм |
020x90 |
|
идз |
0-6 |
±(0,015h±0,005) в поддиапазоне от 0 до 4 мм включ. ±(0,02h±0,005) в поддиапазоне свыше 4 мм до 6 мм |
020x90 |
|
ИД4 |
0-8 |
±(0,015h±0,005) в поддиапазоне от 0 до 5 мм включ. ±(0,02h±0,005) в поддиапазоне свыше 5 мм до 8 мм |
025x90 |
|
ИД5 |
0-10 |
±(0,015h±0,005) в поддиапазоне от 0 до 7 мм включ. ±(0,02h±0,005) в поддиапазоне свыше 7 мм до 10 мм |
025x90 |
|
ид-г |
0-0,з2 0-0,043 |
±(0,01h±0,001) ±(0,02h±0,001) |
015x70 |
|
идот |
0-0,3 |
±(0,02h±0,002) |
10x15x130 |
|
ИД1Т |
0-0,3 |
±(0,01h±0,001) |
010x40 |
|
ИД2Т |
0-3 |
±(0,015h±0,001) в поддиапазоне от 0 до 1,5 мм включ. ±(0,02h±0,001) в поддиапазоне свыше 1,5 мм до 3 мм |
010x40 |
|
идзт |
0-6 |
±(0,015h±0,005) в поддиапазоне от 0 до 4 мм включ. ±(0,02h±0,005) в поддиапазоне свыше 4 мм до 6 мм |
015x50 |
|
ДАО |
0-50 |
±(0,03h±0,l) |
30x40x90 |
|
ДА1 |
0-70 |
±(0,03h±0,l) |
35x35x165 |
|
ДА2 |
0-120 |
±(0,05h±0,l) |
35x35x205 |
|
идо |
0-0,5 |
±(0,01h+0,001) |
020x90 |
|
ПД1 |
0-2 |
±(0,01h±0,001) |
020x90 |
|
ПД2 |
0-15 |
±(0,015h±0,01) в поддиапазоне от 0 до 7,5 мм включ. ±(0,02h±0,01) в поддиапазоне свыше 7,5 мм до 15 мм |
025x90 |
|
идз |
0-30 |
±(0,015h±0,05) в поддиапазоне от 0 до 20 мм включ. ±0,02h в поддиапазоне свыше 20 мм до 30 мм |
060x55 |
|
ПД4 |
0-70 |
±(0,015h±0,l) в поддиапазоне от 0 до 40 мм включ. ±0,02h в поддиапазоне свыше 40 мм до 70 мм |
090x65 |
|
ПД5 |
0-90 |
±(O,O15h±O,3) в поддиапазоне от 0 до 60 мм включ. ±0,02h в поддиапазоне свыше 60 мм до 90 мм |
0110x65 |
|
ПД6 |
0-120 |
±(0,015h±0,3) в поддиапазоне от 0 до 60 мм включ. ±0,02h в поддиапазоне свыше 60 мм дй-А^^эдд.^ |
0130x90 |
|
пд-г |
0-0,54 0-0,045 |
±(0,01h±0,001) ‘ ‘ ±(0,02h±0,001) + ,/ Л |
020x90 |
|
пдот |
0-0,5 |
±(0,01h±0,001) |
22x25x120 |
|
ПД1Т |
0-2 |
±(0,01h±0,001) Г! |
015x50 |
ГЕНЕРАЛЬНЫЙ
ПОДПИСЬ 2
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
ПД2Т |
0-15 |
±(0,015h+0,01) в поддиапазоне от 0 до 7,5 мм включ. ±(0,02h+0,01) в поддиапазоне свыше 7,5 мм до 15 мм |
015x50 |
|
ипд |
0-1 |
±(0,02h+0,002) |
020x90 |
|
ФДЗ-1,8 |
0-0,05 |
±(0,02h+0,001) |
020x125 |
|
ФДЗ-0,2 |
0-0,12 |
±(0,02h+0,001) |
015x125 |
|
ФД1 |
0-0,3 |
±(0,02h+0,001) |
015x125 |
41 - измеряемая величина в мм;
2 - для неферромагнитных покрытий на ферромагнитных основаниях;
3 - для покрытий электролитического никеля на неферромагнитных основаниях;
4 - для диэлектрических покрытий на электропроводящих неферромагнитных основаниях;
5 ’ для электропроводящих покрытий на электропроводящих неферромагнитных основаниях.
2. Диапазон измерений и пределы допускаемой абсолютной погрешности измерений глубины пазов, габаритные размеры преобразователя приведены в таблице 3.
Таблица 3
|
Тип преобразователя |
Диапазон измерений глубины пазов, мм |
Пределы допускаемой абсолютной погрешности измерений глубины пазов, мм |
Габаритные размеры, мм, не более |
|
ДШ |
0-0,3 |
±(0,02h+0,001) |
020x90 |
3. Диапазон показаний температуры и относительной влажности, габаритные размеры преобразователей приведены в таблице 4.
Таблица 4
|
Тип преобразователя |
Диапазон показаний температуры, °C |
Диапазон показаний относительной влажности, % |
Габаритные размеры, мм, не более | |
|
воздуха |
металла | |||
|
ДВТР |
-10-+70 |
- |
5-90 |
050x105 |
|
ДКУ |
-40-+85 |
050x105 | ||
|
кд |
- |
- |
020x90 | |
4. Масса блока обработки информации, кг, не более 0,25.
5. Габаритные размеры блока обработки информации, мм, не более 60x130x25.
6. Масса преобразователей приведена в таблице 5.
Таблица 5
|
Тип преобразователя |
Масса, кг, не более |
|
ИДОК, ИД0/90, ИДО, ИД1, ИД1-03, ИД2, ИДЗ, ИД4, ИД5, ИД-Г, ИД0Т, ИД1Т, ИД2Т, ИДЗТ, ПД0, ПД1, ПД2, ПДЗ, ПД4, ПД5, ПД6, ПД-Г, ПД0Т, ПД1Т, ПД2Т, ИПД, ФД1, ФДЗ-1,8, ФДЗ-0,2, ДШ, ДВТР, КД, ДКУ |
0,1 |
|
ДАО, ДА1,ДА2 |
0,7 |
7. Средний срок службы, лет 10.
8. Наработка на отказ, ч
9. Напряжение питания, В
от 3,5 до 4,2.
30.
10. Потребляемая мощность, мВт, не более
11. Условия эксплуатации:
- диапазон температуры окружающего воздуха и измеряемого изделия, °C 5 ■ ;
от -10 до + 40;
до 80.
- относительная влажность воздуха, % ^ДЛЬНЫ ПОДПИСЬ/
(Ж
Знак утверждения типа /1
Знак утверждения типа наносится типографским^ способом на титульный лист руководства по эксплуатации и на верхнюю крышку блока обработки информации.
Комплектность
Комплектность приборов представлена в таблице 6.
Таблица 6
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
Прибор* |
1 |
|
2 |
Ферромагнитное основание* |
1 |
|
3 |
Неферромагнитное основание* |
1 |
|
4 |
Меры толщины покрытий МТ* |
1 |
|
5 |
Футляр |
1 |
|
6 |
Руководство по эксплуатации |
1 |
|
7 |
Методика поверки МП 2512-001-2014 |
1 |
* Прибор может быть укомплектован любым из преобразователей, ферромагнитным основанием, неферромагнитным основанием, мерами толщины покрытий МТ, количество и тип которых поставляется по требованию заказчика.
Поверка
осуществляется по документу МП 2512-0001-2014 «Приборы измерения геометрических параметров многофункциональные «Константа Кбц». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2014 г.
Основными средствами поверки являются: меры толщины покрытий МТ (ГР № 50316-12), меры длины концевые плоскопараллельные 3-го разряда по ГОСТ 9038-90, меры толщины покрытий натурные МТП типа МП на МО, МП на НТО, НТП на НТО, НТП на МО (ГР № 54008-13).
Сведения о методах измерений
Методики измерений приведены в документе:
УАЛТ.192.000.00РЭ - «Приборы измерения геометрических параметров многофункциональные «Константа Кбц». Руководство по эксплуатации», 2012 г.
Нормативные документы
Р 50.2.006-2001 - «ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне толщины от 1 до 20000 мкм»;
ТУ 4276-035-27449627-12 - «Приборы измерения геометрических параметров
многофункциональные «Константа Кбц». Технические условия», 2012 г.
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
