Преобразователи термоэлектрические ТД и ТДМ
| Номер в ГРСИ РФ: | РБ 03 10 5871 15 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "НПП "Системы контроля", г. Пермь |
|
Описание типа РБ 03 10 5871 15 [2016-03-15]
rb-03-10-5871-15_2016-03-15.pdf
|
Скачать |
Преобразователи термоэлектрические ТД и ТДМ (далее — термопреобразователи или ТП) предназначены для измерения температуры жидких, газообразных сред и твердых тел в различных областях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5871 15 |
| Наименование | Преобразователи термоэлектрические ТД и ТДМ |
| Год регистрации | 2015 |
| Номер сертификата | 10105 |
| Дата регистрации | 2015-11-26 |
| Срок действия | 2018-11-05 |
| Получатель сертификата | ООО НПП "Системы контроля", г. Пермь, Россия (RU) |
Производитель / Заявитель
ООО НПП "Системы контроля"
Адрес: 614031, г. Пермь, ул. Докучаева, д. 31Б
Контакты: тел./факс: (3422)13-99-49 (многоканальный) / E-mail: mail@termodat.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Преобразователи метрологически не обеспечены в Республике Беларусь в диапазоне температур менее минус 80 °С. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002, ГОСТ 14894-69. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): Пермский ЦСМ (номер реестра - №063, шифр поверительного клейма - ВН)(НТК №12-15). |
Поверители
Скачать
|
Описание типа РБ 03 10 5871 15 [2016-03-15]
rb-03-10-5871-15_2016-03-15.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические ТД и ТДМ (далее — термопреобразователи или ТП) предназначены для измерения температуры жидких, газообразных сред и твердых тел в различных областях промышленности.
Описание
Принцип работы термопреобразователей основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности значений температуры между его свободными концами и горячим спаем.
Термопреобразователи состоят из чувствительного элемента, помещенного в корпус из нержавеющей стали, удлинительного (компенсационного) провода и хвостовика.
Термопреобразователи относятся к одноканальным, однофункциональным, неразборным и перемонтируемым приборам.
Корпус термопреобразователей может быть выполнен из сталей марок 08X13, 12Х18Н10Т или других марок нержавеющей стали со степенью статичности выше, чем 12Х18Н10Т.
Длина монтажной части в защитной арматуре от 10 до 1500 мм. В зависимости от конструктивного исполнения, ТП имеют 14 модификаций, могут быть укомплектованы штуцером и пружиной.
Модификации ТД701А, ТДМ701А, ТД701В, ТДМ701В, ТД701С, ТДМ701С, ТД742 и ТДМ742 имеют гибкое кабельное исполнение.

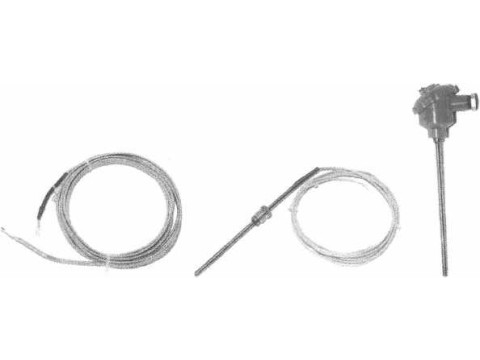

Рисунок 1 - Внешний вид термопреобразователей
Термопреобразователи ТДМ используются на морских судах для измерения температуры выхлопных газов на судовых дизельных агрегатах, подшипников, корпусов силовых приводов, смазочного масла, продувочного воздуха, охлаждающей жидкости, топлива, забортной воды, воздуха в судовых помещениях и холодильных камерах.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерений температуры, °C |
от минус 200 до 800 |
|
НСХ преобразования по ГОСТ Р 8.585-2001 |
XA(K)/XK(L) |
|
1 |
2 |
|
Класс допуска по ГОСТ 6616-94 |
2 или 3 |
|
Пределы допускаемых отклонений ТЭДС, °C класс допуска 2 для ХА (К), °C |
± 2,5 при t от минус 40 до 333 °C ± 0,0075t при t от 333 до 1300 °C |
|
класс допуска 2 для ХК (L), °C |
± 2,5 при t от минус 40 до 360 °C ± (0,7+0,005t) при t от 360 до 800 °C |
|
класс допуска 3 для ХА (К), °C |
± 0,015|t[ при t от минус 250 до минус 167 °C ± 2,5 при t от минус 167 до 40 °C |
|
класс допуска 3 для ХК (L), °C |
± (1,5+0,01 |t|) при t от минус 200 до минус 100°С ± 2,5 при t от минус 100 до 100 °C |
|
Показатель тепловой инерции, с, не более при диаметре монтажной части 2 мм |
6 |
|
при диаметре монтажной части 3 мм |
10 |
|
при диаметре монтажной части 6 мм |
20 |
|
при диаметре монтажной части 10 мм |
60 |
|
Длина монтажной части в зависимости от исполнения, мм |
от 10 до 1500 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации ТД: - температура окружающего воздуха, ° С - относительная влажность, % |
от 5 до 40 70 (без конденсации) |
|
Условия эксплуатации ТДМ: - температура окружающего воздуха, 0 С - относительная влажность, % |
от минус 40 до 45 80 |
|
Средний срок службы, лет |
7 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографическим способом и на бирку, прикрепленную к термопреобразователю в виде наклейки.
Комплектность
|
Т ермопреобразователь Паспорт Штуцер Пружина Cejgh-ификат Российского Морского Регистра Судоходства Сертификат Российского Речного Регистра Судоходства |
1 шт. 1 экз. 1 шт. (по заказу) 1 шт. (по заказу) 1 экз. на партию (по требованию) 1 экз. на партию (по требованию) |
Поверка
осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические.
Методика поверки».
Сведения о методах измерений
Методы измерения изложены в документе ГОСТ 6616-94 «ГСИ. Преобразователи термоэлектрические. Общие технические условия».
Нормативные документы
1. ГОСТ 8.558- 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
3. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
4. Технические условия ТУ4211-010-12023213-2007.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
