Приборы для измерений шероховатости поверхности Сейтроник ПШ8-1(С.С.), Сейтроник ПШ8-3 (С.С.)

Приборы для измерений шероховатости поверхности Сейтроник ПШ8-1(С.С.), Сейтроник ПШ8-3 (С.С.) (Фото 2)

Номер в ГРСИ РФ:	РБ 03 01 5451 14
Раздел:	Средства измерений геометрических величин [1]
Производитель / заявитель:	ООО "МАШИНОСТРОИТЕЛЬ", г. Пенза

Скачать

Описание типа РБ 03 01 5451 14 [2014-09-23]

rb-03-01-5451-14_2014-09-23.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Приборы для измерений шероховатости поверхности Сейтроник ПШ8-1(С.С.), Сейтроник ПШ8-3(С.С.) (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 01 5451 14
Наименование	Приборы для измерений шероховатости поверхности Сейтроник ПШ8-1(С.С.), Сейтроник ПШ8-3 (С.С.)
Год регистрации	2014
Номер сертификата	9224
Дата регистрации	2014-06-26
Срок действия	2018-11-28
Получатель сертификата	ООО "МАШИНОСТРОИТЕЛЬ", г. Пенза, Россия (RU)

Производитель / Заявитель

ООО "МАШИНОСТРОИТЕЛЬ"

Адрес: ул. Антонова, д. 3, 440000, г. Пенза

Контакты: (8412)56-39-05, 59-70-91

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по разделу 4 документа ПШ-1.401.16.26.00.00.00 РЭ (2013 г.).
Признание поверки	Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №021, шифр поверительного клейма - М)(НТК №07-14).

Поверители

Скачать

Описание типа РБ 03 01 5451 14 [2014-09-23]

rb-03-01-5451-14_2014-09-23.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Приборы состоят из измерительного преобразователя и микропроцессорного блока.

Измерительный преобразователь прибора представляет собой индуктивный датчик с опорой на измеряемую поверхность. Особенностью приборов является возможность измерений в любом положении измерительного преобразователя, в том числе, в вертикальной плоскости. На лицевой панели микропроцессорного блока расположены клавиши управления режимами работы и жидкокристаллический экран для индикации в цифровом виде значений параметров шероховатости Ra, Rz, Rroax, Sm, диагностической и другой информации в цифровом, буквенном и символьном виде в зависимости от заданных режимов работы и результатов измерений.

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессорном блоке. Питание приборов осуществляется от внешнего источника питания постоянного тока или от батареи, что позволило сделать приборы переносными и использовать их в цехах предприятий или в полевых условиях.

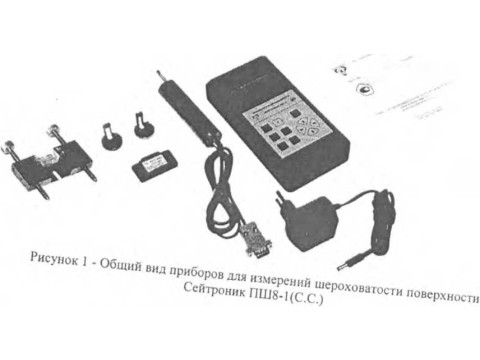

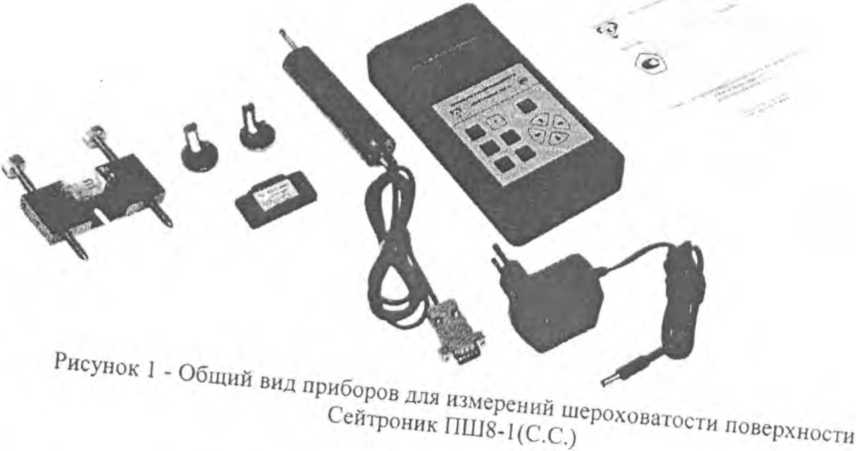

Приборы Сейтроник ПШ8-ЦС.С.) (рисунок 1) представляют собой портативные приборы, работающие в режиме профилометра.

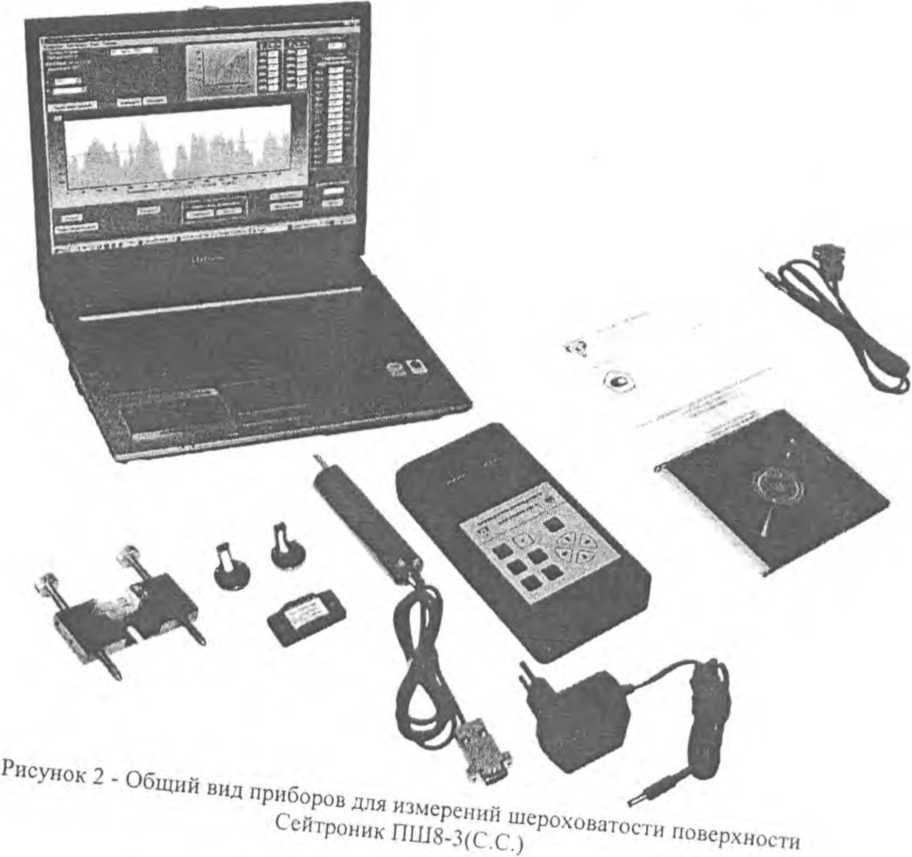

Приборы Сейтроник ПШ8-3(С.С.) (рисунок 2) могут работать в режиме профилометра, а в комплексе с персональным компьютером в режиме профилографа-профилометра. При этом приборы обеспечивают измерение параметров шероховатости Ra; Rz; Rmax; Sm; tp; S; Rp; Rv; Rq; Xq; Xa; Lo; lo; D; Aq; Да, запись измеренного профиля поверхности и вывод значений параметров шероховатости в цифровом виде на экран монитора и принтер.

Программное обеспечение позволяет выделять отдельные участки профилограммы и производить для них расчет значений параметров шероховатости, а также производить накопление и сохранение результатов измерений и последующую их статистическую обработку.

Может комплектоваться мерой шероховатости и приборной стойкой.

Программное обеспечение

Приборы Сейтроник ПШ8-1(С.С.), Сейтроник ПШ8-3(С.С.) имеют в своем составе программное обеспечение, разработанное для конкретной измерительной задачи и осуществляющее также функции управления процессом измерений.

Приборы Сейтроник ПШ8-3(С.С.) имеют так же внешнее программное обеспечение, записанное на CD-диск.

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
«СЕЙТРОНИК ПШ8-ЦС.С.)»	«СЕЙТРОНИК ПШ8-1(С.С.)»	V.1	B8F0	CRC16
«СЕЙТРОНИК ПШ8-3(С.С.)»	«СЕЙТРОНИК ПШ8-3(С.С.)»	V.1	B8F0	CRC16
Profil	Profil	v 2.0	-	-

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.

Технические характеристики

Модели приборов	Сейтроник ПШ8-1(С.С.)	Сейтроник ПШ8-3(С.С.)
Измеряемые параметры шероховатости:	Rai Rz, Rrnaxi Sm	Ra, Rzi Rmax, Sm, tp, S; Rp; Rv; Rqi Xa; Lo; Ip; D; Дс\|; Да
- автономно	RaJ Rzi Rmaxi Sm	Rai Rzi Rmaxi Sm
- с персональным компьютером	.......	Ra> Rzi Rmaxi Smi tpi S; R₽; Rv; Rqi Aq; Xa; Eo, 1q, D, Aq, Да
Принцип измерения	контактный
Диапазон измерений параметров шероховатости, мкм: Re, мкм Rz, мкм Rmax, МКМ Sm, МКМ tp, %	от 0,04 до 12,5 вкл. от 0,16 до 50,0 вкл. от 0,16 до 50,0 вкл. от 8,0 до 250,0 вкл.	от 0,04 до 12,5 вкл. от 0,16 до 50,0 вкл. от 0,16 до 50,0 вкл. от 8,0 до 250,0 вкл. от 0 до 100 вкл.
Отсечка шага Хс, мм	0,25; 0,8; 2,5
Максимальная длина оценки 1с, мм	12,5
Число базовых длин в длине оценки	1; 3; 5
Радиус щупа, мкм	10 (5; 2)
Фильтр	2RC-FC

Максимальное значение
статического измерительного усилия, Н:
- при радиусе кривизны вершины щупа 0,005 и 0,010 мм	0,004
- при радиусе кривизны вершины щупа 0,002 мм	0,0007
Максимальное значение постоянной изменения измерительного усилия, Н/м
- при радиусе кривизны вершины щупа 0,005 и 0,010 мм	200
- при радиусе кривизны вершины щупа 0,002 мм	35
Пределы допускаемой основной относительной погрешности по параметру Ra, %	±5
Габаритные размеры, мм - микропроцессорный блок:
-длина,	196
-ширина,	100
-высота	40
- первичный преобразователь:
- диаметр,	027
-длина	150
Питание от: - аккумулятора, В (4 никель-металл-гидридных аккумулятора типа HR6 (АА) 1,2 В емкостью не менее 2800 мА ч)	5± 10%;
- внешнего источника питания	Q + 1 5%
напряжением, В	”-10%
Масса, кг, не более: - микропроцессорный блок с	0,5
аккумуляторами - первичный преобразователь	0,5
Диапазон рабочих температур, °C	От +10 до +35

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Преобразователь первичный (датчик)	1 шт.
Микропроцессорный блок	1 шт.
Адаптер питания	1 шт.
Аккумуляторы типа HR6 (АА)	4 шт.
Насадка сменная	2 шт.
Опора	1 шт.
Руководство по эксплуатации	1 экз.

CD с программным обеспечением (только для модели Сейтроник ПШ8-3(С.С.))

1 шт.

Кабель соединительный для связи с ПК (только для модели

Сейтроник ПШ8-3(С.С.))

I шт.

Поверка

осуществляется в соответствии с разделом 4 «Методы и средства поверки» Руководства по эксплуатации ПШ8-1.401.16.26.00.00.00 РЭ, утвержденным ФГУП «ВНИИМС» 15 августа 2013 г.

Основные средства поверки:

- эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78.

Сведения о методах измерений

Сведения о методах измерений содержатся в разделе 2 документа ПШ8-1.401.16.26.00.00.00РЭ «Приборы для измерений шероховатости поверхности «Сейтроник ПШ8-1(С.С.)», «Сейтроник ПШ8-3(С.С.)». Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025... 1600 мкм».

ГОСТ 19300-86 «Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры».

ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики».

ТУ 3943-001-97517098-2013 «Приборы для измерений шероховатости поверхности «СЕЙТРОНИК ПШ8-1(С.С.)», «СЕЙТРОНИК ПШ8-2(С.С.)», «СЕЙТРОНИК ПШ8-3(С.С.)», «СЕЙТРОНИК ПШ8-4(С.С.)», «СЕЙТРОНИК ПШ9-1(С.С.)».
