Машины координатные измерительные КИМ 500, КИМ 750, КИМ 1000, КИМ 1200, КИМ 1400
| Номер в ГРСИ РФ: | РБ 03 01 5306 13 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "Лапик", г. Саратов |
|
Описание типа РБ 03 01 5306 13 [2014-02-11]
rb-03-01-5306-13_2014-02-11.pdf
|
Скачать |
Машины координатные измерительные КИМ 500. КИМ 750, КИМ 1000. КИМ 1200, КИМ 1400 (далее - КИМ) предназначены для измерений размеров и взаимного расположения поверхностей прецизионных деталей, точной технологической оснастки, калибров в авиационной, автомобильной промышленности, приборостроении.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5306 13 |
| Наименование | Машины координатные измерительные КИМ 500, КИМ 750, КИМ 1000, КИМ 1200, КИМ 1400 |
| Год регистрации | 2013 |
| Номер сертификата | 8880 |
| Дата регистрации | 2013-12-26 |
| Срок действия | 2017-09-21 |
| Получатель сертификата | ООО "Лапик", г. Саратов, Россия (RU) |
Производитель / Заявитель
ООО "Лапик"
Адрес: пр. Строителей, 1, п/о 410069, а/я 3893, 410044, г. Саратов
Контакты: (8452)63-37-87 / 48-84-30 / info@lapic.ru, office@lapic.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по методике МП 51303-12, утвержденной в 2012 г. |
Поверители
Скачать
|
Описание типа РБ 03 01 5306 13 [2014-02-11]
rb-03-01-5306-13_2014-02-11.pdf
|
Скачать |
Описание типа
Назначение
Машины координатные измерительные КИМ 500. КИМ 750, КИМ 1000. КИМ 1200, КИМ 1400 (далее - КИМ) предназначены для измерений размеров и взаимного расположения поверхностей прецизионных деталей, точной технологической оснастки, калибров в авиационной, автомобильной промышленности, приборостроении.
Описание
Конструктивно КИМ состоит из силовой рамы, стоящей на четырех опорах. На измерительной раме со стойками установлены шесть линейных измерителей - лазерных интерферометров. подвешенных на измерительной раме посредством шарниров. Оптическая схема излучателя когерентного света обеспечивает деление светового потока от лазера ЛГН-303 на 6 равнозначных канатов: световой поток передается от излучателя к интерферометрам по 6 оптоволоконным линиям. Шесть лазерных интерферометров напрямую связаны с подвижной кареткой, на которой располагается измерительная головка со щупом.
На силовой раме с помощью шарниров закреплены шесть приводов, которые обеспечивают поступательное движение тяг. перемещающих рабочий орган, включающий в себя каретку с закрепленным на ней щуповым датчиком.
Принцип действия КИМ основан на измерении координат перемещения элементов машины с помощью лазерных интерферометров при использовании контактных щупов.
Система управления КИМ размешена в столе.
Программное обеспечение Samiso позволяет измерять размеры и взаимное расположение поверхностей. Измерения производятся в ручном и автоматическом режимах. В режиме ручного управления обеспечивается последовательное перемещение измерительного щупа, режим автоматического управления обеспечивает движение измерительного щупа по заданной траектории.
КИМ выпускаются пяти типоразмеров, различающихся диапазоном измерений по осям и
пределами погрешности

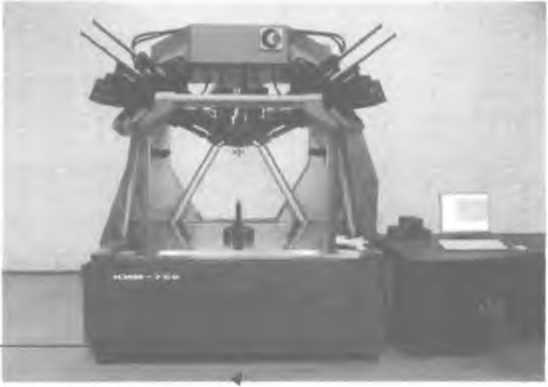

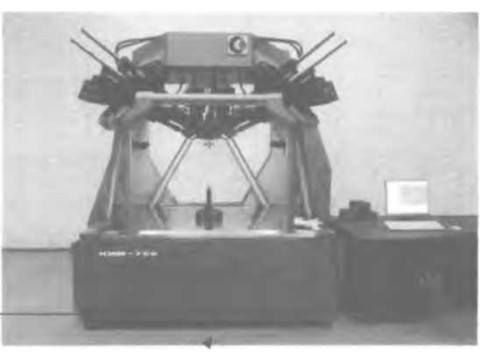

Рисунок 1 - Внешний вид координатных измерительных машин КИМ 750 и место нанесения знака утверждения типа
соответственно допускаемой абсолютной объемных измерений.
траммное обеспечение
КИМ оснащены программным обеспечением Samiso версии V 7.Ох.
Вычислительный алгоритм Samiso расположен в заранее скомпилированных бинарных пах и не может быть модифицирован. Samiso блокирует редактирование для пользовате-и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице.
|
именование юграм много беспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Samiso |
Samiso |
V7.0x |
E8DC98C0 |
CRC32 |
Программное обеспечение является неизменным. Средства для программирования I изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное фрование по алгоритму AES (симметричный алгоритм блочного шифрования информа-й). что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «С» по МИ 3286-10.
прологические и технические характеристики
|
|одель машины |
КИМ-500 |
КИМ-750 |
КИМ-1000 |
КИМ-1200 |
КИМ-1400 |
|
|апазон измерений по осям, мм X Y Z |
Св. 0 до 400 вкл. Св. 0 до 350 вкл. Св. 0 до 300 вкл. |
Св. 0 до 600 вкл. Св. 0 до 500 вкл. Св. 0 до 400 вкл. |
Св. 0 до 800 вкл. Св. 0 до 700 вкл. Св. 0 до 500 вкл. |
Св. 0 до 1000 вкл. Св. 0 до 900 вкл. Св. 0 до 600 вкл. |
Св. 0 до 1200 вкл. Св. 0 до 1100 вкл. Св. 0 до 700 вкл. |
|
Максимальное перемещение по осям, мм X Y Z |
Св. 0 до 500 вкл. Св. 0 до 450 вкл. Св. 0 до 350 вкл. |
Св. 0 до 750 вкл. Св. 0 до 650 вкл. Св. 0 до 450 вкл. |
Св. 0 до 1000 вкл. Св. 0 до 850 вкл. Св. 0 до 700 вкл. |
Св. 0 до 1200 вкл. Св. 0 до 1050 вкл. Св. 0 до 750 вкл. |
Св. 0 до 1400 вкл. Св. 0 до 1250 вкл. Св. 0 до 800 вкл. |
|
Ьределы допускаемой абсолютной погрешности объемных измерений < L - номинальная длина измеряемого отрезка в мм), мкм |
±(1.5+L/300) |
±(1.8+L/3OO) |
±(2.0-rL/300) |
±(2.5+L/3OO) |
±(3.O+L/3OO) |
|
Лсдель машины |
КИМ-500 |
КИМ-750 |
КИМ-1000 |
КИМ-1200 |
КИМ-1400 |
|
Предел допускаемой абсолютной п;“решности измерительной головки, мкм |
1.5 |
1.8 |
2.0 |
2.5 |
3.0 |
|
Гзбэгитные размеры КИМ без вычислительного у прав-ляюшего комплекса ВУК >. мм -длина 1850 -ширина 1680 -=ысота 2575 |
2440 2190 3195 |
3030 2940 3660 |
3400 3240 4360 |
3600 3390 4550 | |
|
Масса КИМ без 3300 ВУК. не более, кг |
4000 |
5000 |
5500 |
6200 | |
|
Диапазон рабочих - ._ От 12 до 32 вкл. температур. ’С | |||||
|
; С-нг-сительная влажность воздуха. |
От 20 до 80 вкл. без конденсата | ||||
|
Питание |
З-х фазная сеть переменного тока 380/220 В ±5 % частотой 50 ± 1 Гц, | ||||
|
Потребляемая мощность не более, кВт |
1.5 | ||||
|
Лазер ЛГН-ЗОЗ | |||||
|
Длина волны лазерного излучения, нм. |
660 | ||||
|
Степень опасности генерируемого из-лучения; |
2 класс по ГОСТ Р 50723-94 | ||||
|
Мощность излучения в любой точке измерений. мВт, не белее |
1.0 | ||||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации КИМ типографским способом, а также на нижнюю переднюю часть станины методом наклейки.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Машина координатно-измерительная заданной модификации ТТМ-Б2-ТМ с комплектующими: -стойка для крепления вставки со сферой. ТТМ-1-17-02: -вставка со сферой, ТТМ-1-17-01; - приспособление для крепления концевых мер. ТТМ-1-17-03; - устройство для калибровки КИМ. ТТМ-1 -17-05; - датчик щуповой фирмы "Лапик". ТТМ-1-11Н; - набор измерительных щупов. ТТМ-75-51 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. | |
|
Вычислительно-управдяющий комплекс |
1 шт | |
|
Ру ководство по эксплуатации |
1 экз. |
|
Наименование |
Кол-во |
Примечание |
|
Руководство оператора |
1 экз. | |
|
Руководство программиста |
1 экз. | |
|
Комплект документации на систему управления |
1 экз. | |
|
Инстз-тляционный пакет |
1 экз. | |
|
Методика поверки |
1 экз. |
Зомрка
юутгестзляется в соответствии с документом по поверке МП 51303-12 «Машины координат-Еи&е измерительные КИМ 500. КИМ 750. КИМ 1000. КИМ 1200. КИМ 1400. Методика повер-01». разработанным ООО «Лапик» и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в феврале К ’2 г и включенным в комплект поставки прибора.
Основные средства поверки:
- концевые меры длины 3-го разряда по МИ 1604-87.
Сведения о методах измерений
Метод измерений изложен в документе «Машины координатные измерительные КИМ 5 л. КИМ "50. КИМ 1000. КИМ 1200. КИМ 1400. Руководство по эксплуатации»
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 1 О'6...50 м и длин волн в диапазоне 0.2 ... 50 мкм».
Технические условия « Машины координатные измерительные КИМ 500. КИМ 750. КИМ 1000. КИМ 1200. КИМ 1400» ТУ 3949-001-36867268-01.
i
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
