Установки для дозирования и ввода жидких компонентов УВМ
| Номер в ГРСИ РФ: | РБ 03 07 5318 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ЗАО "МК "Технэкс", г. Екатеринбург |
|
Описание типа РБ 03 07 5318 13 [2014-04-16]
rb-03-07-5318-13_2014-04-16.pdf
|
Скачать |
Установки для дозирования и ввода жидких компонентов УВМ (далее - установки) предназначены для дозирования жидких веществ, в том числе пищевых продуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5318 13 |
| Наименование | Установки для дозирования и ввода жидких компонентов УВМ |
| Год регистрации | 2013 |
| Номер сертификата | 8892 |
| Дата регистрации | 2013-12-26 |
| Срок действия | 2016-10-11 |
| Получатель сертификата | ЗАО "МК "Технэкс", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
ЗАО "МК "Технэкс"
Адрес: 620063, г. Екатеринбург, а/я 481
Контакты: (343)3652-645; 3652-646/ mail@technex.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.523-2004. |
Поверители
Скачать
|
Описание типа РБ 03 07 5318 13 [2014-04-16]
rb-03-07-5318-13_2014-04-16.pdf
|
Скачать |
Описание типа
Назначение
Установки для дозирования и ввода жидких компонентов УВМ (далее - установки) предназначены для дозирования жидких веществ, в том числе пищевых продуктов.
Описание
Принцип действия установок основан на преобразовании силы тяжести взвешиваемого материала посредством тензодатчиков в электрический сигнал, который передается на выходной разъем подключения к системе управления установкой.
Конструктивно установки состоят из дозирующего устройства, емкостей оперативного хранения жидких компонентов, блока форсунок и системы управления.
Система управления установки обеспечивает:
• дистанционное управление заданием дозы в соответствии с рецептом;
• покомпонентную загрузку установки в соответствии с рецептом и полную разгрузку;
• автоматический контроль установки с остановкой ее работы в случае возникновения аварийных ситуаций.
Установки предназначены для дозирования и ввода растительного масла, а также водных растворов компонентов в комбикорма и другие сыпучие и гранулированные продукты, в процессе смешивания их в смесителях.
В установках используются датчики сило- и весоизмерительные тензорезисторные серии Т производства ЗАО «ВИК «Тензо-М», Россия, (Росреестр № 36963-08).
Установки УВМ выпускаются в трех модификациях: УВМ 60, УВМ 120, УВМ 200, которые отличаются пределами дозирования.
Программное обеспечение
Установки оснащены программным обеспечением, позволяющим проводить контроль процесса дозирования, управление установкой.
Идентификационные данные программного обеспечения ____________________________
|
Наименование про-грамм-ного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
УВМ |
УВМ 2.1 |
2.1 |
2D0F4DC7 |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

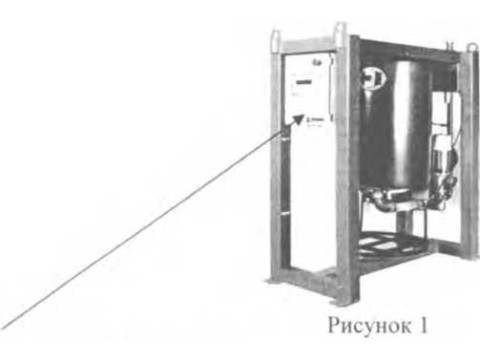

Фотография внешнего вида установки представлена на рисунке 1.
Место нанесения знака поверки
Технические характеристики
|
Наименование характеристики |
Значение характеристики для установок УВМ модификации | ||
|
УВМ 60 |
УВМ 120 |
УВМ 200 | |
|
Класс точности по ГОСТ 10223-97 |
0,5 |
0,5 |
0.5 |
|
Наибольший предел дозирования, кг |
60 |
120 |
200 |
|
Наименьший предел дозирования, кг |
5 |
10 |
20 |
|
Дискретность цифровой индикации массы, кг |
0,05 |
0,1 |
0,2 |
|
Пределы допускаемых относительных отклонений действительных значений массы дозы от среднего значения при первичной поверке. % |
± 0,25 | ||
|
Пределы допускаемых относительных отклонений действительных значений массы дозы от среднего значения в эксплуатации. % |
±0,50 | ||
|
Пределы допускаемых относительных отклонений среднего значения массы дозы от номинального значения при первичной поверке и при поверке в эксплуатации. % |
±0,125 | ||
|
Количество циклов дозирования в час. не более |
12 | ||
|
Параметры электропитания от сети переменного тока: напряжение. В частота, Гц |
38(Г5’78 50 ± 1 | ||
|
Потребляемая мощность. В А. не более |
1,5 |
1,5 |
2,2 |
|
Расход сжатого воздуха, м‘/ч. не более: - на пневмоклапан; - на продувку форсунок |
0.15 300 |
0.15 300 |
0.15 300 |
|
Габаритные размеры, мм. не более длина ширина высота |
1298 560 1355 |
2500 2000 3000 |
3500 2000 3800 |
|
Масса, кг, не более |
210 |
230 |
290 |
|
Условия эксплуатация: - температура окружающего воздуха, С |
от 5 до 50 | ||
Знак утверждения типа
наносится типографским способом на титульном листе Руководства по жсплуатации и маркировкой фотохимическим способом на табличке, закрепляемой на корпусе установки.
Комплектность
Установка для дозирования и ввода жидких компонентов УВМ Руководство по эксплуатации
Поверка
осуществляется по документу ГОСТ 8.523-2004 «Государственная система обеспечения единства измерений. Дозаторы весовые дискретного действия. Методика поверки»
Эталонные средства измерений, используемые при поверке:
- весы среднего класса точности по ГОСТ Р 53228-2008.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 10223-97 Дозаторы весовые дискретного действия. Общие технические требования
2. ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
3. ТУ 5144-006-26424460-2000 Установки для дозирования и ввода жидких компонентов. Технические условия.
Рекомендации к применению
Установки для дозирования и ввода жидких компонентов УВМ применяются вне сферы государственного регулирования обеспечения единства измерений.
