Приборы для измерения параметров валов универсальные MahrShaft Man
| Номер в ГРСИ РФ: | РБ 03 01 4464 10 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | «Mahr GmbH», Германия, Чехия |
Приборы для измерения параметров валов универсальные MahrShaft Мап предназначены для измерения линейных размеров коленчатых и распределительных валов контактным методом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4464 10 |
| Наименование | Приборы для измерения параметров валов универсальные MahrShaft Man |
| Год регистрации | 2010 |
| Номер сертификата | 6629 |
| Дата регистрации | 2010-09-30 |
| Срок действия | 2015-09-30 |
| Получатель сертификата | фирма "Mahr GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Mahr GmbH"
Адрес: Reutlinger Strasse 48, 73728 Esslingen
Контакты: +49 711 9312600 / +49 711 9312725 / mahr.es@mahr.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2094-2010 |
Поверители
Скачать
|
Описание типа РБ 03 01 4464 10 [2010-12-16]
rb-03-01-4464-10_2010-12-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4464 10 [2010-01-01]
rb-03-01-4464-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения параметров валов универсальные MahrShaft Мап предназначены для измерения линейных размеров коленчатых и распределительных валов контактным методом.
Область применения - автомобилестроительная, машиностроительная и другие отрасли промышленности, а также лаборатории научноисследовательских институтов.
Описание
Прибор для измерения параметров валов универсальный MahrShaft Мап (далее - прибор) является однокоординатным средством измерений геометрических размеров осесимметричных деталей (валов) и состоит из жесткой горизонтальной станины и цифрового устройства отображения. На станине расположены измерительная система, привод для измерительной каретки с устройствами подачи и плавной регулировки измерительного усилия, измерительные модули, а также передняя и задняя бабки для закрепления измеряемого вала. Сменные измерительные модули для измерения линейных размеров валов располагаются на горизонтальной направляющей станины и имеют возможность перемещаться по направляющей вдоль оси измеряемого вала для измерения линейных размеров вала в требуемых местах.
Задняя бабка прибора снабжена крепежным приспособлением и имеет возможность перемещаться вдоль станины для закрепления валов различной длины.
Измерительная информация, полученная с помощью контактных измерительных датчиков, обрабатывается измерительной программой, и результаты измерений передаются на цифровое устройство отображения /[ i® i ' UNITRON 2 СНА (конфигурация AS 5) или MarCheck II (конфигурация АБ
\\ \ Респ}$/н*и Беларусь V. \ Дм документов/
В зависимости от диапазона измерений длины измеряемых валов приборы имеют исполнения MahrShaft Мап 400, MahrShaft Мап 800 и MahrShaft Мап 1200.
Внешний вид приборов приведен на рисунке 1, место нанесения знака поверки (клейма-наклейки) - в Приложении к настоящему описанию типа.

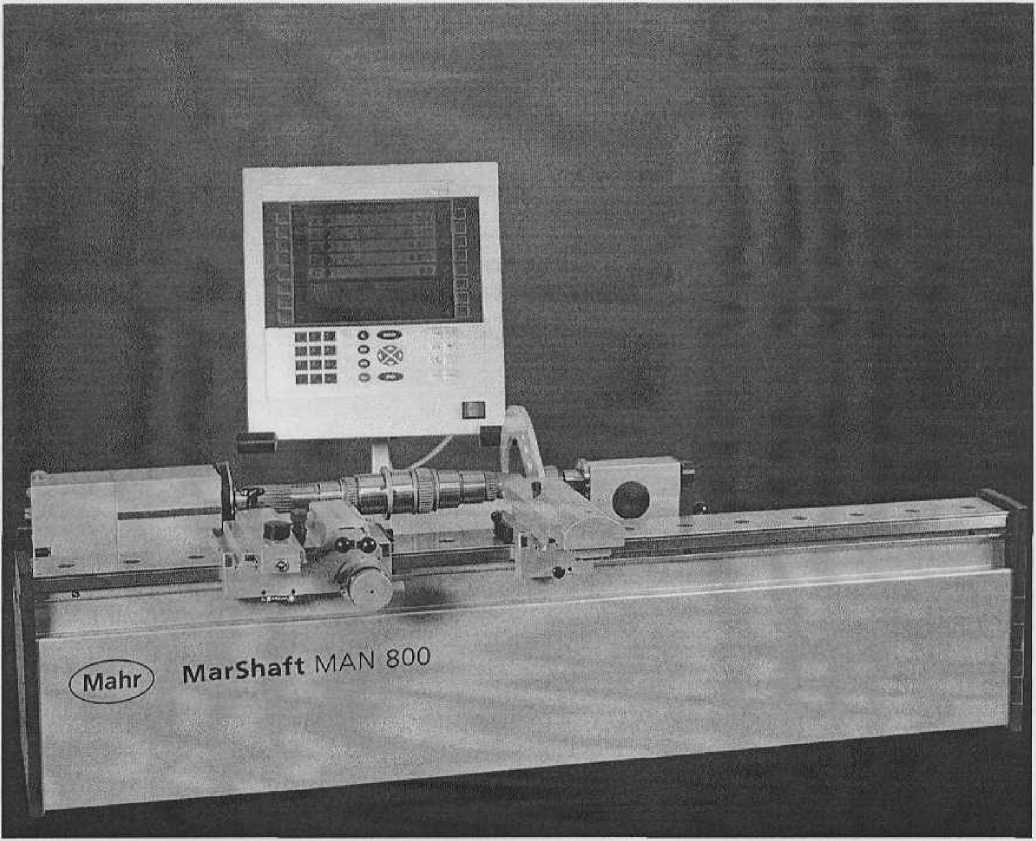

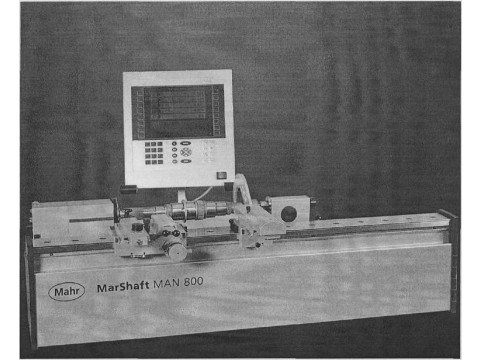

Рисунок 1. Прибор для измерения параметров валов универсальный MahrShaft Мап
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики приборов указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение для исполнения (конфигурации) | |||||
|
MahrShaft Мап 400 |
MahrShaft Мап 800 |
MahrShaft Мап 1700 | ||||
|
AS 5 |
AS 10 |
AS 5 |
AS 10 |
AS 5 |
AS 10 | |
|
1 Диапазон измерений длины, мм |
до 500 |
до 300 |
до 900 |
до 700 |
до 1300 |
до 11QJ>- |
|
2 Дискретность при измерении длины, мм |
0,005 /0.001 |
IfЯ | ||||
|| (Государспмгиньй р«стр II I средств измерений I
\\ \ Республики Беларусь /
|
Наименование характеристики |
Значение для исполнения | ||||
|
MahrShaft Мап 400 |
MahrShaft Мап 800 |
MahrShaft Мап 1200 | |||
|
3 Пределы допускаемой абсолютной погрешности измерения длины (при температуре окружающего воздуха 20± 1 °C), мкм |
С устройством отображения UNITRON 2 СНА: ±(7 + 17100) С устройством отображения MarCheck II: ±(3 + 17100) где L - измеренное значение в мм | ||||
|
4 Пределы допускаемой абсолютной погрешности измерения длины (при изменении температуры окружающего воздуха от 20±1 °C в диапазоне от 15 °C до 35 °C), мкм |
С устройством ± С устройств + где АТ - и |
отображения UNIT! (? + —) + —хАТ 100) 500 _ ом отображения Ма 1 3 + — | + — хДГ t looj 500 _ зменение температ |
WN 2 СНА: rCheck II: уры в °C | ||
|
5 Диапазон измерения диаметра, мм |
от 1 до 120 | ||||
|
6 Дискретность при измерении диаметра, мм |
0,001 /0,0001 | ||||
|
7 Пределы допускаемой абсолютной погрешности измерения диаметра (при температуре окружающего воздуха 20±1 °C), мкм |
±(0,8 + 17100) где L - измеренное значение в мм | ||||
|
8 Пределы допускаемой абсолютной погрешности измерения диаметра (при изменении температуры окружающего воздуха от 20± 1 °C в диапазоне от 15 °C до 35 °C), мкм |
± 1 где АТ - и |
0,8 + — | + — хДГ / 1007 500 зменение температ; |
уры в °C | ||
|
9 Масса измеряемой детали, кг. не более |
20 |
20 |
60 | ||
|
уГО Температура окружающего воздуха при эксплуатации, °C |
от 15 до 35 | ||||
|
11 Напряжение питания частотой 50±1 Гц, В |
230±23 | ||||
|
12 Температура окружающего воздуха при транспортировании и хранении, °C |
от минус 10 до плюс 50 | ||||
|
13 Масса, кг, не более |
138 |
260 |
360 | ||
|
14 Габаритные размеры, мм, не более |
835x383x363 |
1240x400x405 |
1640x382^ |
^5| | |
нный реест средств измерений Республюи Беларусь \Дм документы/
Знак утверждения типа
Знак Утверждения типа наносится на Руководство по эксплуатации типографическим методом.
Комплектность
В стандартный комплект поставки входят:
- прибор для измерения параметров валов универсальный
- 1 шт., - 1 HIT., - 1 шт., - 1 шт., - 1 экз., - 1 экз..
MahrShaft Мап
- датчик для измерения длины LTS 100
- датчик для измерения диаметра DMS 120
- подвижная бабка 100 мм или 120 мм
- руководство по эксплуатации
- методика поверки МРБ МП. 2010
- дополнительные принадлежности
(по заказу в соответствии с документацией фирмы-изготовитета).
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
Техническая документация фирмы "Mahr GmbH" (Германия).
МРБ МП. 202-2010. Приборы для измерения параметров валов универсальные MahrShaft Мап. Методика поверки.
Заключение
Приборы для измерения параметров валов универсальные MahrShaft Мап соответствуют документации фирмы "Mahr GmbH" (Германия).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
