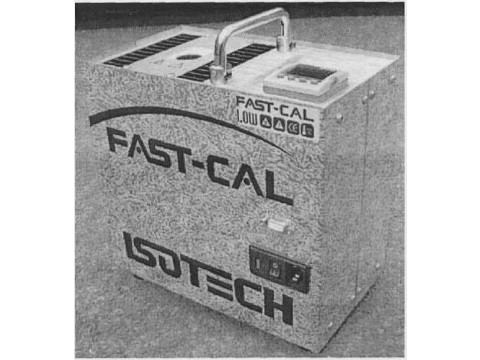

Калибраторы температуры серии FastCal
| Номер в ГРСИ РФ: | РБ 03 10 4466 10 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Isothermal Technology Ltd", Великобритания |
Калибраторы температуры серии FastCal (далее - калибраторы) предназначены для воспроизведения температурных режимов при поверки (калибровки) термометров сопротивления, термоэлектрических преобразователей, манометрических термометров и т.д. в диапазоне температур от минус 35 °C до плюс 650 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4466 10 |
| Наименование | Калибраторы температуры серии FastCal |
| Год регистрации | 2010 |
| Номер сертификата | 6631 |
| Дата регистрации | 2010-09-30 |
| Срок действия | 2015-09-30 |
| Получатель сертификата | фирма "Isothermal Technology Ltd", Великобритания (GB) |
Производитель / Заявитель
фирма "Isothermal Technology Ltd"
Адрес: Pine Grove, Southport, Merseyside. PR9 9AG
Контакты: +441704 543830 / +441704 544799 / info@isotech.co.uk
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2124-2011 |
Поверители
Скачать
|
Описание типа РБ 03 10 4466 10 [2010-01-01]
rb-03-10-4466-10_2010-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4466 10 [2011-03-18]
rb-03-10-4466-10_2011-03-18.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы температуры серии FastCal (далее - калибраторы) предназначены для воспроизведения температурных режимов при поверки (калибровки) термометров сопротивления, термоэлектрических преобразователей, манометрических термометров и т.д. в диапазоне температур от минус 35 °C до плюс 650 °C.
Применяются в метрологических лабораториях, различных областях хозяйственной деятельности.
Описание
Калибраторы представляют собой микропроцессорный цифровой калибратор температуры со сменными сухоблочными вставками.
Термостат калибратора является источником температуры и имеет эталонный термометр. Поверяемый термометр устанавливается в сухоблочную вставку и непосредственно с самого поверяемого термометра производится чтение температуры, которая сравнивается с температурой, измеренной встроенным датчиком калибратора.
Калибраторы температуры серии FastCal имеют следующие модификации: НТМ 2010, Low, Medium, High, отличающиеся друг от друга диапазоном воспроизводимых температур, потребляемой мощностью, глубиной и диаметром вставки.
Глубина термостата калибратора составляет 145 мм - для модификации НТМ 201 для модификации Low, Medium, High.
Место нанесения знака поверки приведено в приложении к описанию типа.
Внешний вид калибратора представлен на рисунке 1.

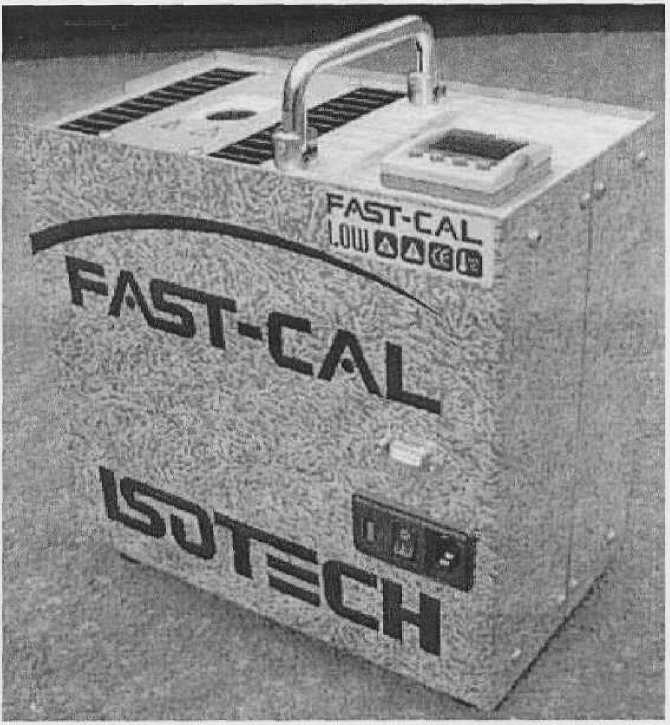

Рисунок 1 - Внешний вид калибратора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики калибраторов температуры представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
FastCal | |||
|
НТМ 2010 |
Low |
Medium |
High | |
|
1. Диапазон температур, °C |
от минус 35 до плюс 140 |
от минус 35 до плюс 140 |
от 30 до 350 |
от 35 до 650 |
|
2. Пределы допускаемой абсолютной погрешности воспроизведения температуры, °C |
±0,3 |
±0,3 |
±0,3 |
±1 (от 35 °C до 500 °C) ±2 (от 500 °C до 650 °C) |
|
3. Время выхода на рабочий режим при tmax , мин. не более |
25 |
25 |
25 |
30 |
|
4. Стабильность поддержания температуры на заданном уровне, °C |
±0,03 (в течение 30 мин) |
±0,03 (в течение 30 мин) |
±0,03 (в течение 30 мин) |
±0,05 (в течение 30 мин) |
|
5. Градиент по вертикали, °С/см, не более |
на длине 40 мм 0,6 |
на длине 40 мм 0,6 |
на длине 40 мм 0,6 |
на длине 40 мм 0,6 |
|
6. Глубина погружения в рабочее пространство термостатов, мм, не более |
145 |
148 |
148 |
148 |
|
8. Потребляемая мощность, кВт, не более |
0,15 |
0,15 |
0,75 |
0,75 |
|
9. Напряжение питания переменного тока, В |
от 200 до 240 |
от 200 до 240 |
от 200 до 240 |
от 200 до 240 |
|
10. Номинальная частота, Гц |
50 |
50 |
50 | |
|
11. Габаритные размеры, мм, не более |
228x248x143 |
228x248x143 |
228x248x143 | |
6 Л
\ L - —
Продолжение таблицы 1
|
Наименование характеристики |
Fast Cal | |||
|
НТМ 2010 |
Low |
Medium |
High | |
|
12. Масса, кг, не более |
6,6 |
6,6 |
6,35 |
6,35 |
|
13. Условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % |
20+5 от 5 до 80 |
20+5 от 5 до 80 |
20+5 от 5 до 80 |
20+5 от 5 до 80 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки калибраторов температуры в соответствии с технической документацией фирмы "Isothermal Technology Ltd", Великобритания.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Isothermal Technology Ltd", Великобритания.
МРБ МП. 2124-2011" Калибраторы температуры Jupiter plus, Gemini plus, Pegasus Plus, серии Fastcal. Методика поверки".
Заключение
Калибраторы температуры серии Fastcal соответствуют технической документации фирмы "Isothermal Technology Ltd", Великобритания.
Межповерочный интервал - не более 12 месяцев, для калибраторов, предназначенных для применения, либо применяемого в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
