Измерители дорожной разметки ИДР-2

Назначение

Измерители дорожной разметки ИДР-2 (далее измерители) предназначены для измерения шероховатости дорожного покрытия, толщины и ширины дорожной разметки.

Область применения - дорожное строительство.

Описание

Принцип действия измерителей основан на методе бесконтактного измерения профиля поверхности посредством преобразователя, представляющего собой лазерный измеритель, выполненный на основе лазерного излучателя, и быстродействующего аналого-цифрового оптического приемника лазерного луча, отраженного от контролируемой поверхности. Преобразователь работает на принципе оптической триангуляции с цифровой обработкой сигналов.

Измерители состоят из двух основных функциональных узлов:

- микропроцессорного лазерного датчика с оптическим приемником (первичного преобразователя) параметров контролируемой поверхности;

- измерительно-вычислительного программируемого устройства, обеспечивающего прием, обработку, накопление, систематизацию, хранение и отображение на экране встроенного дисплея результатов измерений.

Измерители устанавливаются горизонтально на проезжей части дороги над измеряемой шероховатостью дорожного покрытия или над дорожной разметкой. Корпуса измерителей выполнены из высококачественной стали, обеспечивающей защиту сканирующего устройства от влияния внешних факторов. Корпуса окрашиваются в стандартный ярко-оранжевый цвет, обеспечивающий дополнительную безопасность при работе с измерителями на проезжей- части дорог.

Место нанесения знака поверки в виде клейма-наклейки указаны в 11риложении.

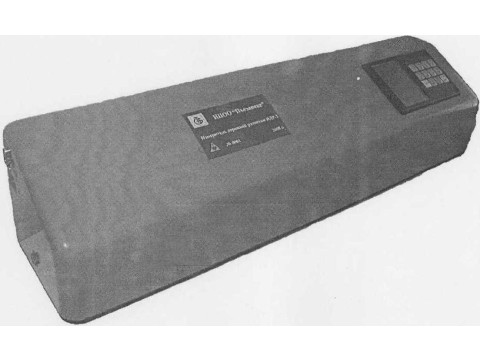

Внешний вид измерителей ИДР-2 представлен на рисунке 1.

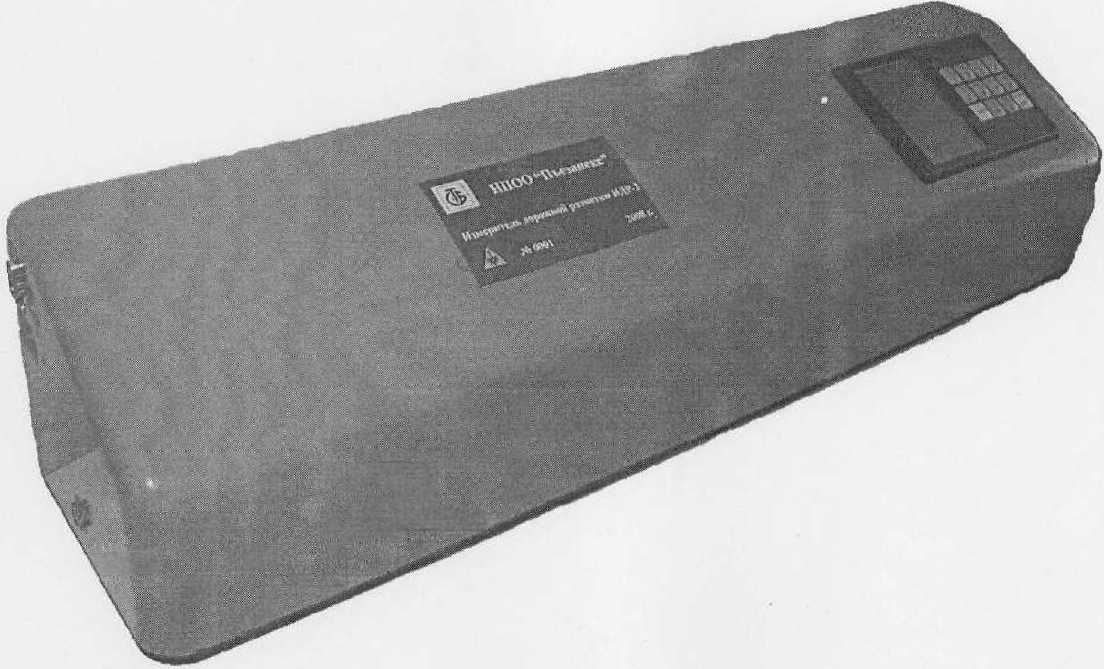

Рисунок J - Внешний вид измерителя дорожной разметки ИДР-2.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения шероховатости дорожного покрытия, мм

Диапазон измерения толщины разметки, мм

Диапазон измерения ширины разметки, мм

Приведенная погрешность измерения шероховатости, %, не более

Приведенная погрешность измерения толщины разметки, %, не более Абсолютная погрешность измерения ширины разметки, мм, не более Длительность цикла измерения, с, не более

Время установления рабочего режима, мин, не более

Диапазон температуры окружающего воздуха при эксплуатации, °C, Степень защиты оболочки по ГОСТ 14254-96

Потребляемая мощность, Вт, не более

Номинальное напряжение питания аккумуляторной батареи, В

Габаритные размеры измерителя, мм, не более

Масса, кг, не более

от 0,05 до 5. от 0,1 до 5. от 50 до 350. ± I.

±0,5.

± I.

10.

3.

от + 10 до + 30. 1Р30.

7.

12.

645x170x150

12,5.

Знак утверждения типа

Знак утверждения типа наносится на панели управления измерителя вверху по центру штемпелеванием и на титульном листе Руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки измерителя ИДР-2 указан в таблице

Таблица

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУВУ 100157580.004-2009 «Измеритель дорожной разметки ИДР-2».

МРБ МП 1956-2009.

«Измерители дорожной разметки ИДР-2. Методика поверки».

Заключение

Измерители дорожной разметки ИДР-2 соответствуют ТУ BY 100157580.004-2009.

Межповерочный интервал - 12 месяцев (для измерителей, применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № В\/112 02.1.0.0025
