Преобразователи давления измерительные серии 2600Т
| Номер в ГРСИ РФ: | РБ 03 04 4135 09 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Преобразователи предназначены для непрерывного измерения и преобразования значения измеряемого параметра (абсолютного, избыточного давления или разности давлений) нейтральных и агрессивных газообразных и жидких сред и пара в унифицированный выходной сигнал постоянного тока или цифровой сигнал в виде протокола HART.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 4135 09 |
| Наименование | Преобразователи давления измерительные серии 2600Т |
| Год регистрации | 2009 |
| Номер сертификата | 6049 |
| Дата регистрации | 2009-09-29 |
| Срок действия | 2014-09-29 |
| Получатель сертификата | фирма "ABB S.p.A. SACE Division В.U. Instrumentation", Италия (IT) |
Производитель / Заявитель
фирма "ABB S.p.A. SACE Division В.U. Instrumentation"
Адрес: ViaStatale 113 22016 LENNO (CO)
Контакты: +39 0344 58111 / +39 0344 56278
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1939-2009 |
Поверители
Скачать
|
Описание типа РБ 03 04 4135 09 [2010-03-04]
rb-03-04-4135-09_2010-03-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4135 09 [2009-01-01]
rb-03-04-4135-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи предназначены для непрерывного измерения и преобразования значения измеряемого параметра (абсолютного, избыточного давления или разности давлений) нейтральных и агрессивных газообразных и жидких сред и пара в унифицированный выходной сигнал постоянного тока или цифровой сигнал в виде протокола HART.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Описание
Преобразователь состоит из двух функциональных блоков: первичного и вторичного. В состав первичного блока входят устройства, контактирующие с измеряемой средой, и чувствительный элемент (сенсор). В состав вторичного -электронные узлы, клеммный блок. Оба блока объединены в один корпус. Дополнительно в корпусе может быть установлен ЖК-индикатор.
Под воздействием измеряемого давления чувствительный элемент деформируется, при этом возникает пропорциональный давлению электрический сигнал, который подается на вторичный блок преобразователя, где, с помощью микропроцессора, преобразуется в унифицированный выходной сигнал постоянного тока и (или) цифровой сигнал для передачи данных в автоматизированную систему и вывода на ЖК-индикатор.
Преобразователи имеют встроенный HART модем, обесие^в^^эший интерфейс с помощью цифрового протокола связи HART, осуществлять управление преобразователем с помощью внешних, ^хэдэ$рвт|
взрывобезопасном
WJ>
364 GS, 364 AS
364 DS. 364 PC
364 PR
364 DR
364 DD
лист 2 из 9

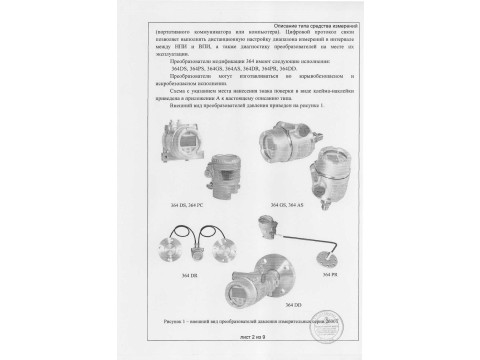

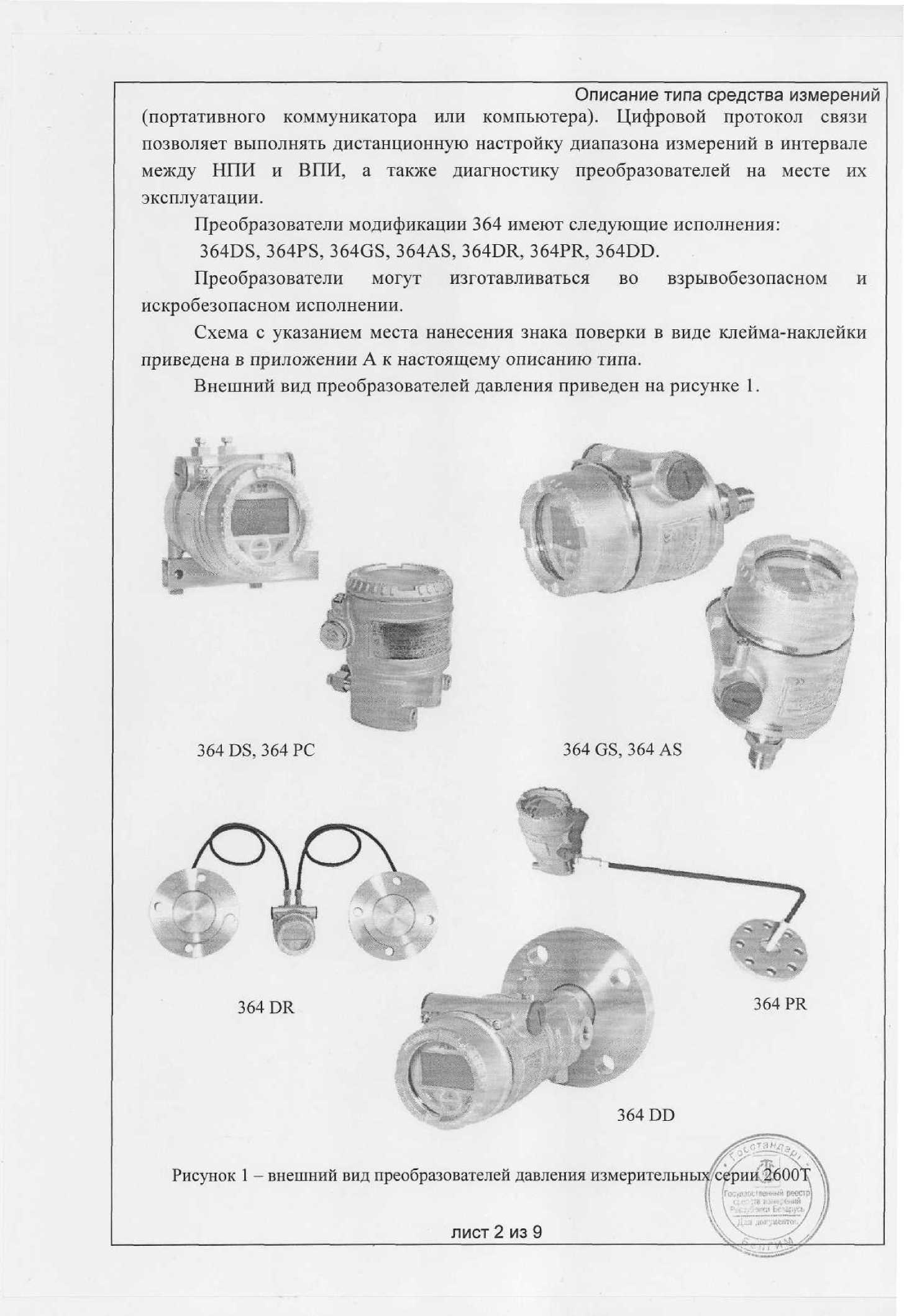

Рисунок 1 - внешний вид преобразователей давления измерительны
искробезопасном исполнении.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А к настоящему описанию типа.
Внешний вид преобразователей давления приведен на рисунке 1.
Преобразователи могут изготавливаться
Описание типа средства измерений (портативного коммуникатора или компьютера). Цифровой протокол связи позволяет выполнять дистанционную настройку диапазона измерений в интервале между НПИ и В ПИ, а также диагностику преобразователей на месте их эксплуатации.
Преобразователи модификации 364 имеют следующие исполнения: 364DS, 364PS, 364GS, 364AS, 364DR, 364PR, 364DD.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Исполнения преобразователей, пределы измерений, пределы допускаемой основной приведенной погрешности, дополнительной погрешности при изменении температуры окружающей среды приведены в таблице 1____
|
Исполнение |
Измеряемый параметр |
Код сенсора |
НИИ, кПа |
впи, кПа |
мшн, кПа |
Пределы допускаемой основной приведенной погрешности, % |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от -20°С до +65°С |
|
364 DS |
Разность давлений (диф-ферен-циаль-ное давление) |
Е |
-16 |
16 |
0,54 |
±Q06 %отЦДшммпффи14Изпа гастрсйки ог1:1 до 15:1; XQ0MBI1И1Щ) %отНДдая кшффттиятанастртТки от 15:1 до601; |
±(0,02ВПИЮ^6НД)% да каждые 20'С |
|
G |
-65 |
65 |
и | ||||
|
Н |
-160 |
160 |
2,67 | ||||
|
М |
-600 |
600 |
10 | ||||
|
Р |
-2400 |
2400 |
40 | ||||
|
Q |
-8000 |
8000 |
134 |
±0,075% от НДдда коэффициента настройки от 1:1 до 15:1; ±(0,005ВПИНД) % от НД для коэффиц иеттга настройки от 15:1 др 60:1; | |||
|
S |
-16000 |
16000 |
267 | ||||
|
364 PS |
Избыточное давление |
Е |
-16 |
16 |
0,54 |
±0,06 %отНДдля коэффициента гастройки от 1:1 дэ 15:1; ±(0,004 ВПИНД) % от НД для коэффициента настройки от 15:1 дэ 60:1; | |
|
G |
-65 |
65 |
1,1 | ||||
|
И |
-100 |
160 |
2,67 | ||||
|
М |
-100 |
600 |
10 | ||||
|
Р |
-100 |
2400 |
40 | ||||
|
Q |
-100 |
8000 |
134 |
±0,075 % от НД для коэффициента настройки от 1:1 дэ 15:1; ±(0,005ВПИ-НД) % от ЦД для коэффициента гастройки от 15:1 дэ 60:1; | |||
|
S |
-100 |
16000 |
267 | ||||
|
364 GS |
Избыточное давление |
L |
-100 |
250 |
12^5 |
±0,06 % от НД для коэффициента настройки от 1:1 др 15:1; ±(0,004ВПИ/НД)%отНДдля коэффит цента гастройитог 15:1 до 20.1; |
± (0,031311И±0,05НД) % га каждые 2042 X /Г® и [1 |Г0СдаХ?й.-:«-.и p«cin| | 11 1 Н »ИП J It 1 --» \ Pww,f-««Hfc4aaiiCL/ 11__1 |
|
D |
-100 |
1000 |
50 | ||||
|
и |
-100 |
3000 |
150 | ||||
|
R |
-100 |
10000 |
500 | ||||
|
V |
-100 |
60000 |
3000 | ||||
|
364 AS |
Абсол ютное давлен ие |
L |
0 |
250 |
125 | ||
|
D |
0 |
1000 |
50 | ||||
|
и |
0 |
3000 |
150 | ||||
|
R |
0 |
10000 |
500 | ||||
|
V |
0 |
60000 |
3000 |
\\ \ Дл« ди’Щеы.л
|
Описание типа средства измерений | |||||||||
|
Исполнение |
Измеряемый параметр |
Код сенсора |
нпи, кПа |
ВПИ, кПа |
МШН, кПа |
Пределы допускаемой основной приведенной погрешности, % |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от -20°С до +65°С | ||
|
364 DR |
Разность давлений (диф-ферен-циаль-ное давление) |
В |
-4 |
4 |
0,2 |
При использовании мембран с размерами <80/3 дюйма: ±0,10%отНД для коэффициента настройки от 1:1 до 5:1; ±(0,02 ВПИ/НД) % от НД для коэффициента настройки от 5:1 до 10:1; При использовании мембран с размерами >80/3 дюйма: ±0,075 % от НД для коэффициента настройки от 1:1 до 5:1; ±(0,015 ВПИ/НД) % от НД для коэффициента настройки от 5:1 до 10:1; |
±(О,О4ВПИ+О,О5ЦД)% на каждые 20^0 | ||
|
Е |
-16 |
16 |
0,54 |
±(аО2ВПИЮ^6-Цф% каждые 20 °C | |||||
|
G |
-65 |
65 |
и |
При использовании мембран с размерами <80/3 дюйма: ±0,085 % от НД для коэффициента настройки от 1:1 до 10:1; ±(0,0085 ВПИ/НД) % от НД для коэффициента настройки от 10:1 до 20:1; При использовании мембран с размерами >80/3 дюйма: ±0,06 % от НД для коэффициента настройки от 1:1 до 10:1; ±(0,006ВПИ/НД) % от НД для коэффициента настройки от 10:1 до 20:1; | |||||
|
Н |
-160 |
160 |
2,67 | ||||||
|
М |
-600 |
600 |
10 | ||||||
|
Р |
-2400 |
2400 |
40 | ||||||
|
Q |
-8000 |
8000 |
134 |
При использовании мембран с размерами <80/3 дюйма: ±0,10 % от НД для коэффициента настройки от 1:1 до 10:1; ±(0,01 ВПИ/НД) % от НД для коэффициента настройки от 10:1 до 20:1; При использовании мембран с размерами >80/3 дюйма: ±0,075 % от НД для коэффициента настройки от 1:1 до 10:1; ±(0,0075 ВПИ/НД) % от НД для коэффициента настройки от 10:1 до 20:1; | |||||
|
S |
-16000 |
16000 |
267 | ||||||
|
/7 ® П I Iro'.'yiwrx'’*.1''! 11 1 ЦЛЛ1* j II \\ \р»с / ]! | |||||||||
|
лист 4 из 9 |
V \Дла дпг:,м«.т / i - | ||||||||
|
Исполнение |
Измеряемый параметр |
Код сенсора |
НИИ, кПа |
впи, кПа |
МШН, кПа |
Пределы допускаемой основной приведенной погрешности, % |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от -20°С до +65°С |
|
364 PR |
Избыточное давление |
Е |
-16 |
16 |
0,54 |
При использовании мембран с размерами <806 дюйма ±0,10 %отНДдля коэффициента настройки от Г. 1 др 5:1; ±(0,02ВПИ'НД) %отЦДдля коэффициента достройки от 5:1 до 10:1; При нлольэовании мембран с размерам >803 дойма ±0,075 %отЦД для коэффициента настройки от 1:1 до 5:1; Д0.015ВПИНД) % от НД для коэффициента достройки от 5:1 до 10:1; |
±(0,02ВПИЧ)2&НД)% до каждые 20 Т? |
|
G |
-65 |
65 |
и |
При ютольэовании мембран с рагиерши <803 дюйма: ±0,085 % от ВД для коэффициента достройки от 1:1 до 10:1; Д0,0085 ВПИНД) % от НД для коэффициента достройки от 10:1 до 20:1; При истюпьэовании мембране размерами >803 дойна: ±0,06 % от НД для коэффициента достройки от 1:1 до 10:1; ДОЖВПИ/НД) % от ЦД для коэффициента достройки от 10:1 до 20:1; | |||
|
Н |
-100 |
160 |
2,67 | ||||
|
М |
-100 |
600 |
10 | ||||
|
Р |
-100 |
2400 |
40 | ||||
|
Q |
-100 |
8000 |
134 |
При исттэльэовании мембране рамерами <803дюйма ±0,10 % от НД для коэффициента настройки от 1:1 до 10:1; ±(0,01-ВПИ/НД) % от НД для коэффициента достройки от 10:1 до 20:1; При истпльэовании мембран с ромерами >8(13 доймд ±0,075 %от!1Ддтяшэффи1здапа достройки от 1:1 до 10:1; ±(0,0075 ВПИНД) % от НД для кпзффицдапа настройки от 10:1 до 20:1; | |||
|
s |
-100 |
16000 |
267 | ||||
|
364 DD |
Разность давлеНИЯ (диф-ферен-циаль-ное давление) |
Е |
-16 |
16 |
0,54 |
±0,075 %стНДдмнлффи»Енга достройки от 1:1 до 5:1; Д0,015ВПИЩ) % от ЦД для казф4иизпадостройкиот5:1 до 20:1; |
±(0,02ВП№0^6Нф% до каждые 20 %: z 4 peeci'-i 1 1 Voirin / 1 \ Рес ччи К—i<ipveiy у |
|
G |
-65 |
65 |
М |
±0,06 %отНДдля коэффициента достройки от 1:1 до 10:1; Д0ЖВПИ44Д) % от НД для коэффициента достройки от 10:1 до 20.1; | |||
|
Н |
-160 |
160 |
2,67 | ||||
|
М |
-600 |
600 |
10 | ||||
|
Р |
-2400 |
2400 |
40 | ||||
|
Q |
-8000 |
8000 |
134 |
±0,075 %отНДдля коэффициента достройки от 1:1 до 10:1; ±(0,0075ВПИНД) % от ЦД для коэффициента достройки от 10:1 до 20:1; | |||
|
S |
-16000 |
16000 |
267 |
|
Исполнение |
Измеряемый параметр |
Код сенсора |
НИИ, кПа |
ВПИ, кПа |
МШН, кПа |
Пределы допускаемой основной приведенной погрешности, % |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от -20°С до +65°С |
|
364 DD |
Избыточное давление |
Е |
16 |
16 |
0,54 |
±0,075 %отНДдля коэффициента настройки от 1:1 до5:1; ±(0,015ВПИ/ЦД) % от НД для коэффициента настройки от 5:1 до 20:1; |
±(0,02ВПИ±026-1-Щ)% ш каждые 20 ‘С |
|
G |
65 |
65 |
1,1 |
±0,06 % от НД для коэффициента настройки от 1:1 до 10:1; Д0.006ВПИЦД) % от НД для | |||
|
И |
-100 |
160 |
2,67 | ||||
|
М |
-100 |
600 |
10 | ||||
|
Р |
-100 |
2400 |
40 |
коэффициента настройки от 10:1 до 20:1; | |||
|
Q |
-100 |
8000 |
134 |
±0,075 %отНДддя коэффициента настройки от 1:1 до 10:1; ±(0,0075 ВПИНД) % от НД для коэффициента настройки от 10:1 до 20:1;__________________________________ | |||
|
S |
-100 |
16000 |
267 |
Примечание:
ВПИ - верхний предел диапазона измерений; НИИ - нижний предел диапазона измерений; МШН - минимальный шаг настройки НД - настроенный диапазон измерения.
Преобразователи имеют выходной унифицированный сигнал постоянного тока от 4 до 20 мА, цифровой сигнал протокола связи HART.
Сопротивление нагрузки преобразователей не менее 250 Ом.
Напряжение питания преобразователей:
от 10,5 до 42 В постоянного тока;
от 10,5 до 30 В постоянного тока для искробезопасного исполнения.
Температура окружающей среды от минус 40°С до плюс 85°С.
(от минус 20°С до плюс 65°С - для варианта с ЖКИ).
Степень защиты оболочки IP67 по ГОСТ 14254 (МЭК 529).
Габаритные размеры преобразователей, мм, не более 0 90 х 170.
Масса преобразователей не более:
364DR, 364 PR, 364DS, 364PS - 3,2 кг (без учета массы удаленных разделительных мембран)
364GS 364AS-1,7kt
364 DD - 3,2 кг (без учета массы удаленных разделительных мембран)
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки преобразователей определяется заказом и отражается в спецификации.
Основной комплект включает:
- преобразователь давления измерительный 2600Т - 1 шт;
- комплект монтажных частей - 1 комплект;
- руководство по эксплуатации - 1 экз;
- методика поверки МРБ МП. -2009 - 1 экз.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Т ехническая документация фирмы-изготовителя «ABB S.p.A. SACE Division В.U. Instrumentation» (Италия);
ГОСТ 22520 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами. ГСП. Общие технические условия»;
МРБ МП.-1939 -2009 «Преобразователи давления измерительные серии 2600Т. Методика поверки».
Заключение
Преобразователи давления измерительные серии 2600Т соответствуют требованиям технической документации фирмы-изготовителя «ABB S.p.A. SACE Division B.U. Instrumentation» (Италия), ГОСТ 22520.
Межповерочный интервал - не более 12 месяцев (для преобразователей
г°ада;Х'.'»е,.,,ыИ реесо
ши Бсиарго, И™ Miim
ых
измерительных серии 2600Т, предназначенных для применения ли в сфере законодательной метрологии).
лист 7 из 9
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20
тел. (0212) 23-51-31
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
