Нивелиры цифровые серии DiNi
| Номер в ГРСИ РФ: | РБ 03 01 3748 08 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Нивелиры |
| Производитель / заявитель: | "Trimble Jena GmbH", Германия |
Нивелиры цифровые серии DiNi (далее - нивелиры), предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам, измерения горизонтальных углов, измерения расстояний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3748 08 |
| Наименование | Нивелиры цифровые серии DiNi |
| Год регистрации | 2008 |
| Номер сертификата | 5268 |
| Дата регистрации | 2008-05-29 |
| Срок действия | 2013-05-29 |
| Получатель сертификата | фирма "Trimble GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Trimble GmbH"
Адрес: Carl-Zeiss-Promenade 10 D-07745 Jena
Контакты: +375 17 288-09-38 / +375 17 233-55-01
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1856-2008 (изменение №1) |
Поверители
Скачать
|
Описание типа РБ 03 01 3748 08 [2008-12-01]
rb-03-01-3748-08_2008-12-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3748 08 [2008-01-01]
rb-03-01-3748-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры цифровые серии DiNi (далее - нивелиры), предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам, измерения горизонтальных углов, измерения расстояний.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Принцип действия нивелиров основан на использовании метода геометрического нивелирования по вертикальным штрих-кодовым рейкам.
Нивелиры выполнены в виде единого корпуса, включающего оптическую схему и механический компенсатор, производящий автоматическое выставление визирной оси в горизонтальное положение.
Нивелир имеет горизонтальный лимб для угловых измерений и дальномерные нити для измерения расстояний. В нижней части корпуса находится трегер, снабженный круглым установочным уровнем. Снятие отсчета по рейке выполняется автоматически.
Наведение оптической системы в горизонтальной плоскости на нивелирную рейку осуществляется с помощью винта точного наведения.
В нивелирах используется функция автоматической записи данных, их сохранение и обработка. Данные сохраняются во внутренней памяти в собственном формате. Данные передаются с помощью кабеля на ПК или на карту памяти USB. Во время передачи данных собственный формат данных изменяется на стандартный формат ASCII М5.
Нивелиры выпускают следующих модификаций: DiNi 0.3, DiNi 0.7.
Внешний вид нивелиров приведен на рисунке 1. и / - - п
Место нанесения знака поверки в виде клеима-наклеики приведено в 11р^лржен^ц.А'.1< описанию типа. /

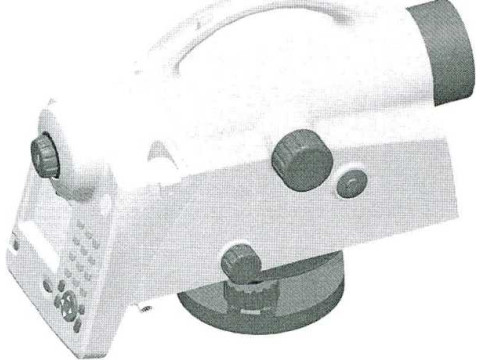

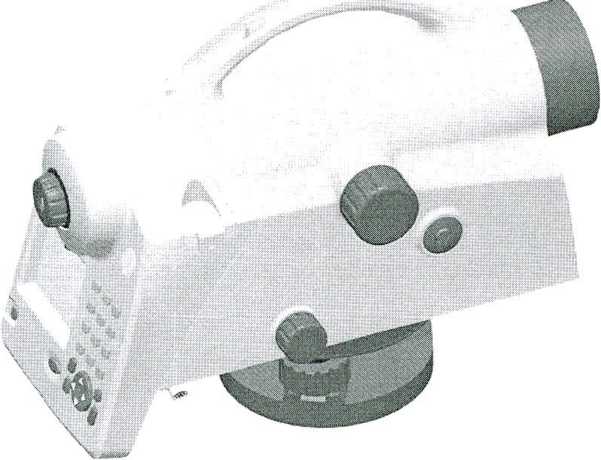

Рисунок 1 Нивелир цифровой серии DiNi
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров приведены в таблице
1, реек нивелирных - в таблице 2
Таблица 1
|
Характеристика |
Значение | |
|
DiNi 0.3 |
DiNi 0.7 | |
|
СКО измерения превышения на 1 км двойного хода, мм, нс более - инварная прецизионная штрих-кодовая рейка |
0,3 |
0,7 |
|
Диапазон работы компенсатора, не менее |
±15' | |
|
Систематическая погрешность работы компенсатора па 1' наклона оси нивелира, не более |
±0,2" |
±0,5" |
|
Угол i нивелира, не более |
10" | |
|
Коэффициент нитяного дальномера, % |
100±1 | |
|
Наименьшее расстояние визирования, м, не более |
1,5 | |
|
Диапазон расстояний визирования, м |
от 1,5 до 100 | |
|
Погрешность измерения расстояний, мм, не более |
±20 |
±25 |
|
Диапазон температур окружающей среды при эксплуатации и хранении,°C |
от минус 20 до плюс 50 | |
|
Габаритные размеры, мм, не более - нивелира - укладочного футляра |
155x235x300 240x380x470 | |
|
Масса, кг, нс более - нивелира - укладочного футляра |
3,5 3,7 | |
Таблица 2
|
11аименование характеристики |
Значение | |
|
Отклонение длины интервалов шага штрих-кода инварной прецизионной штрих-кодовой рейки от номинального значения, мм, не более (L - измерен-^ пая длина, мм) / / |
ТЯДтГщ V bl 1 |
О’5) |
й1 г vi
[государе; реестр] I средств измерений I
\ Реаужки Бвдарусъ 1
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
нивелир цифровой серии DiNi;
рейка нивелирная;
аккумулятор;
кабель;
- зарядное устройство для аккумулятора*;
чехол от дождя;
CD-диск;
источник питания для зарядного устройства*;
ключ-шестигранник;
укладочный футляр;
руководство но эксплуатации;
методика поверки МРБ МП. 1856 -2008.
Примечание: * Входят в комплект поставки по требованию заказчика.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая докумен тация фирмы "Trimble GmbH", Термания.
ГОСТ 23543-88 "Приборы геодезические. Общие технические условия";
ГОСТ 10528 -90 " Нивелиры. Общие технические условия";
МРБ МП.1856-2008 "Нивелиры цифровые серии DiNi. Методика поверки".
Заключение
Нивелиры цифровые серии DiNi соответствуют требованиям технической документации фирмы "Trimble GmbH" (Германия), ГОСТ 23543-88, ГОСТ 10528-90.
Межповерочный интервал - не более 12 месяцев (для нивелиров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
