Измерители дорожной разметки ИДР-1

Назначение

Измерители дорожной разметки ИДР-1 (далее измерители) предназначены для измерения толщины и ширины дорожной разметки.

Область применения - в дорожном строительстве.

Описание

Принцип действия измерителя основан на методе бесконтактного измерения профиля поверхности посредством преобразователя, представляющего собой лазерный измеритель, выполненный на основе лазерного излучателя и быстродействующего аналого-цифрового оптического приемника лазерного луча, отраженного от измеряемой поверхности. Преобразователь работает на принципе оптической триангуляции с цифровой обработкой сигналов.

Измеритель состоит из двух основных функциональных узлов:

- микропроцессорного лазерного датчика с оптическим приемником (первичного преобразователя) параметров поверхности контролируемых объектов;

- персонального компьютера (ПК, ноутбука) с операционной системой Windows, обеспечивающей прием, обработку, накопление, систематизацию, отображение на экране и хранение результатов измерений.

Связь ПК с измерителем осуществляется по интерфейсу USB с помощью стандартного кабеля.

Измерители устанавливаются горизонтально на проезжей части дороги над дорожной разметкой. Корпуса измерителей выполнены из высококачественной стали, обеспечивающей защиту сканирующего устройства от влияния внешних факторов. Корпуса окрашиваются в стандартный ярко-оранжевый цвет, обеспечивающий дополнительную безопасность при работе с измерителями на проезжей части дорог.

Для документов,

Места нанесения поверительного клейма - наклейки и пломбирования предприятием-изготовителем указаны в Приложении.

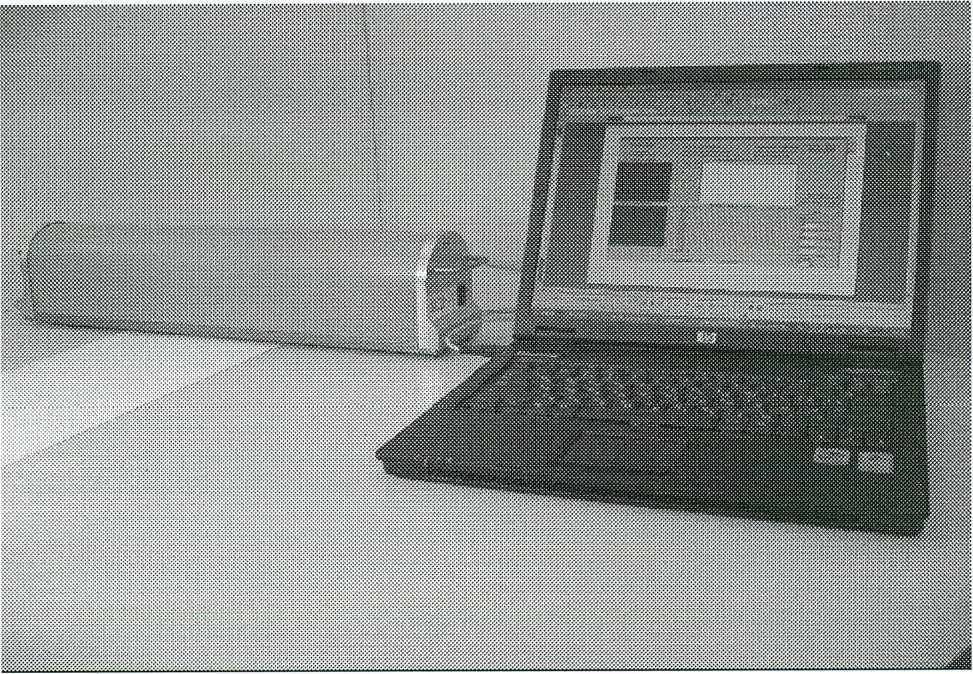

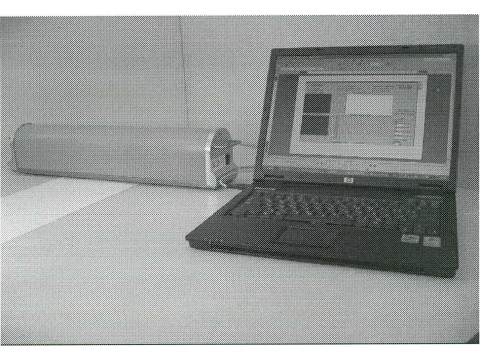

Внешний вид измерителей ИДР-1 представлен на рисунке 1.

Рисунок 1 - Внешний вид измерителя дорожной разметки ИДР-1.

Гездарствйшы'й 1>еесто1 I                                      I

\          Базздо, /

ЖЗЗаййл»/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения толщины разметки, мм                                      от 0 до 5.

Диапазон измерения ширины разметки, мм                                   от 0 до 330.

Длительность цикла измерения, с, не более

Пределы допускаемой приведенной погрешности измерения толщины разметки, %

Пределы допускаемой абсолютной погрешности измерения ширины разметки, мм

Время установления рабочего режима, мин, не более

Продолжительность непрерывной работы, часов, не менее

Диапазон температуры окружающего воздуха при эксплуатации, °C,             от 10 до 30.

Степень защиты оболочки по ГОСТ 14254

Потребляемая мощность, Вт, не более

Номинальное напряжение питания аккумуляторной батареи, В

Габаритные размеры измерителя, мм, не более                               610x170x150.

Масса, кг, не более

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на панели управления измерителя вверху по центру штемпелеванием и на титульном листе Руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки измерителя ИДР-1 указан в таблице

Таблица                      _____ _______ _____

Государственный реестр]   ]

I средств измерений / 1 у Республики Беларусь / // \Для документов/ /I

ЧЛеуТШЙСТ''J ИЗ 5

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУВУ 100157580.003-2006 «Измеритель дорожной разметки ИДР-1».

«Измерители дорожной разметки ИДР-1» Методика поверки.

МРБ МП. 1622-2006.

Заключение

Измерители дорожной разметки ИДР-1 соответствуют ТУ BY 415310.001-2006.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
